Répartiteur à vis tétrapolaire 125 A 48 trous LGY412548

Répartiteur tétrapolaire 125 A pour distribution claire et structurée

Ce répartiteur à vis tétrapolaire 125 A Schneider Electric de la gamme Prisma G / Linergy DS est conçu pour organiser la répartition de puissance dans les tableaux électriques avec une distribution nette, lisible et immédiatement exploitable. Sa configuration 4 pôles permet de traiter simplement les besoins en alimentation triphasée + neutre, tout en gardant une implantation compacte sur rail DIN. Avec ses 48 trous répartis en 4 x 12 départs, il répond particulièrement bien aux coffrets et armoires nécessitant de multiples dérivations depuis une arrivée principale.

48 trous pour multiplier les départs sans alourdir le câblage

L’intérêt de ce bornier de répartition à vis réside dans sa forte capacité de connexion. Il permet de centraliser une alimentation principale puis de redistribuer proprement les départs vers plusieurs circuits, protections ou ensembles modulaires. Cette architecture limite les pontages improvisés, facilite l’équilibrage des phases et améliore la lisibilité du tableau lors du câblage, du contrôle ou d’une intervention ultérieure. Pour les intégrateurs et tableautiers, c’est une solution efficace pour gagner en ordre et en accessibilité dans la distribution.

Capacité de raccordement adaptée aux alimentations et départs de tableau

Le répartiteur accepte en alimentation des conducteurs rigides de 10 à 35 mm² ainsi que des conducteurs souples avec embout de 4 à 25 mm². Côté distribution, il reçoit des conducteurs rigides de 1,5 à 16 mm² et des conducteurs souples avec embout de 1,5 à 10 mm². Cette plage de raccordement permet d’alimenter le bloc avec une section conséquente puis de ventiler vers des départs de sections plus courantes, ce qui correspond aux usages classiques de répartition dans les tableaux tertiaires, résidentiels de grande capacité ou petits ensembles techniques.

Bornes à vis pour un serrage précis et une mise en œuvre maîtrisée

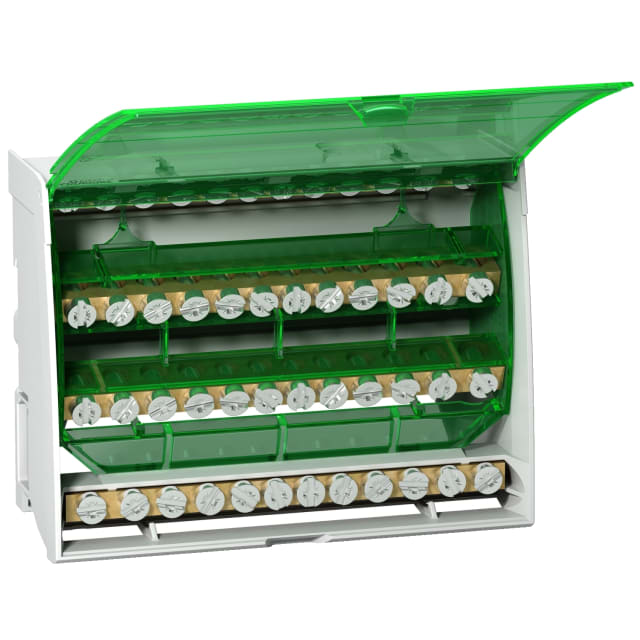

Le raccordement par bornes à vis apporte une mise en œuvre directe et précise, appréciée pour la distribution en tableau. Les couples de serrage annoncés de 2,5 N·m en alimentation et 2 N·m en distribution permettent un montage cohérent avec les sections prévues. Cette conception aide à obtenir une connexion homogène sur l’ensemble des départs, tout en conservant une excellente accessibilité aux points de serrage. Le capot avant teinté visible sur les visuels contribue également à protéger les connexions tout en laissant une lecture visuelle rapide de l’implantation intérieure.

Format modulaire rail DIN pour intégration simple dans l’enveloppe

Clipsable sur rail DIN, ce répartiteur s’intègre facilement dans un coffret ou une armoire modulaire. Son encombrement de 14 modules de 9 mm permet d’anticiper précisément la place nécessaire dans le tableau. Avec des dimensions de 100 x 126 x 50,5 mm, il offre une densité intéressante entre compacité et capacité de distribution. Ce format en fait un choix pertinent lorsqu’il faut concentrer plusieurs connexions dans un espace rationnalisé, sans sacrifier l’accès au câblage.

Caractéristiques électriques pensées pour la distribution jusqu’à 125 A

Ce modèle est donné pour un courant assigné d’emploi de 125 A à 40 °C. Il fonctionne jusqu’à 230 V AC entre phase et neutre et 440 V AC entre phases, avec une tension d’isolement de 500 V AC. Sa tenue aux chocs de 8 kV, son courant admissible de courte durée de 4,2 kA pendant 1 seconde et son courant de crête admissible de 26 kA en font un répartiteur adapté aux exigences de distribution en tête ou en sous-répartition, lorsque la cohérence des connexions et la tenue électrique de l’ensemble sont essentielles.

Une solution de répartition adaptée aux tableaux Prisma G

Issu de l’environnement Prisma G et de la famille Linergy DS, ce répartiteur à vis s’intègre naturellement dans les ensembles de distribution où l’on recherche une implantation propre, modulaire et facile à exploiter. Sa finition blanche et son capot de protection s’accordent avec les équipements de tableau modernes, tandis que sa conception tétrapolaire répond aux besoins fréquents de répartition en triphasé + neutre. Pour un tableau bien structuré, avec de nombreux départs et une lecture de câblage plus fluide, ce répartiteur 125 A 48 trous constitue une base de distribution particulièrement pratique.
