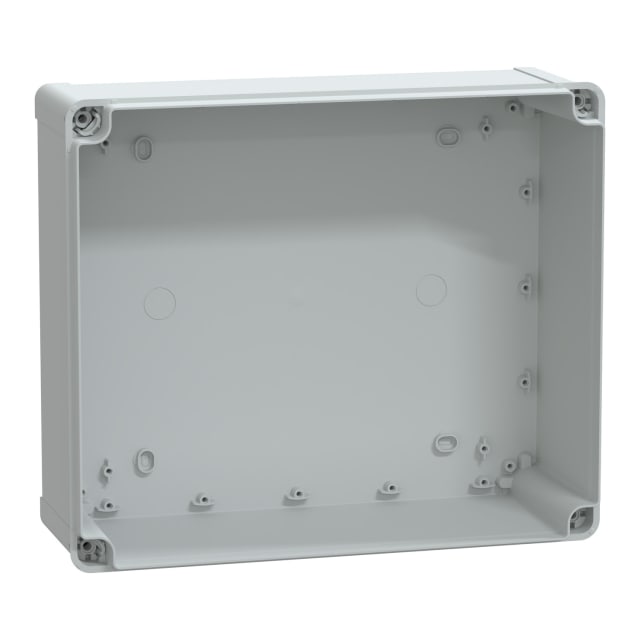

Boîtier ABS étanche IP66 341x291x168 mm NSYTBS342916H
Boîtier étanche en ABS gris IP66, adapté à l’extérieur, avec couvercle fermé et résistance IK07. Format 341 x 291 x 168 mm, pour protection et raccordement des équipements électriques.
114.50€ HTVA
1 en stock
1 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 114.50€ | 0% |
| 3-5 | 112.21€ | 2% |
| 6-10 | 111.07€ | 3% |
| 11+ | 109.92€ | 4% |
| Référence | Produit | Hauteur | Largeur | Profondeur | Couvercle/porte transparente | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|
| 4044276 |
Réf. 4044276
Boîtier ABS étanche IP66 341x291x168 mm NSYTBS342916H
Modèle sélectionné
|
341 mm | 275 mm | 168 mm | non | En stock | 114.50€ HTVA par 1 pièce En stock |
| 4044242 |
Réf. 4044242
Boîtier industriel ABS étanche 116x116x62 mm NSYTBS11116
|
116 mm | 116 mm | 62 mm | non | En stock | 8.60€ HTVA par 1 pièce En stock |
| 4044243 |
Réf. 4044243
Boîtier industriel ABS étanche 116x74x62 mm NSYTBS1176
|
116 mm | 74 mm | 65 mm | non | En stock | 7.02€ HTVA par 1 pièce En stock |
| 4044247 |
Réf. 4044247
Boîtier industriel ABS étanche 138x93x72 mm NSYTBS1397
|
116 mm | 93 mm | 72 mm | non | En stock | 10.79€ HTVA par 1 pièce En stock |
| 4044248 |
Réf. 4044248
Boîtier industriel ABS transparent 138x93x72 NSYTBS1397T
|
138 mm | 93 mm | 72 mm | oui | En stock | 29.19€ HTVA par 2 pièces En stock |
| 4044249 |
Réf. 4044249
Boîtier industriel ABS 164x121x87 mm NSYTBS16128
|
164 mm | 121 mm | 87 mm | non | Sur commande | 13.22€ HTVA par 1 pièce Sur commande |
| 4044251 |
Réf. 4044251
Boîtier ABS à couvercle haut 192x121x105 NSYTBS191210H
|
192 mm | 121 mm | 105 mm | non | En stock | 20.50€ HTVA par 1 pièce En stock |
| 4044253 |
Réf. 4044253
Boîtier industriel ABS 192x121x87 mm NSYTBS19128
|
192 mm | 121 mm | 87 mm | non | En stock | 19.55€ HTVA par 1 pièce En stock |
| 4044255 |
Réf. 4044255
Boîtier étanche ABS IP66 192x164x105 NSYTBS191610H
|
193 mm | 164 mm | 105 mm | non | En stock | 24.67€ HTVA par 1 pièce En stock |
| 4044257 |
Réf. 4044257
Boîte industrielle en ABS 192x164x87 mm NSYTBS19168
|
192 mm | 164 mm | 87 mm | non | En stock | 19.76€ HTVA par 1 pièce En stock |
| 4044260 |
Réf. 4044260
Boîtier ABS à couvercle haut 241x192x105 NSYTBS241910H
|
241 mm | 194 mm | 107 mm | non | En stock | 26.22€ HTVA par 1 pièce En stock |
| 4044262 |
Réf. 4044262
Boîtier ABS à couvercle haut 241x192x128 NSYTBS241912H
|
241 mm | 194 mm | 127 mm | non | En stock | 41.25€ HTVA par 1 pièce En stock |
| 4044264 |
Réf. 4044264
Boîtier industriel ABS étanche IP66 241x192x87 NSYTBS24198
|
241 mm | 194 mm | 87 mm | non | Sur commande | 25.87€ HTVA par 1 pièce Sur commande |
| 4044267 |
Réf. 4044267
Boîtier étanche ABS IP66 291x241x128 mm NSYTBS292412H
|
291 mm | 241 mm | 128 mm | non | En stock | 52.88€ HTVA par 1 pièce En stock |
| 4044270 |
Réf. 4044270
Boîtier ABS à couvercle haut 291x241x168 NSYTBS292416H
|
291 mm | 241 mm | 168 mm | non | En stock | 73.32€ HTVA par 1 pièce En stock |
| 4044272 |
Réf. 4044272
Boîtier industriel ABS 291x241x87 mm NSYTBS29248
|
291 mm | 241 mm | 88 mm | non | Sur commande | 48.01€ HTVA par 1 pièce Sur commande |
| 4044274 |
Réf. 4044274
Boîtier industriel ABS 341x291x128 mm NSYTBS342912
|
341 mm | 291 mm | 128 mm | non | En stock | 65.46€ HTVA par 1 pièce En stock |
| 4044275 |
Réf. 4044275
Boîtier ABS 341 × 291 × 128 mm, couvercle transparent IP66
|
341 mm | 291 mm | 128 mm | oui | En stock | 86.84€ HTVA par 1 pièce En stock |
Boîtier ABS étanche IP66 conçu pour les environnements d’installation exigeants
Ce boîtier ABS étanche IP66 avec couvercle opaque répond aux besoins des installations électriques qui nécessitent une protection renforcée contre les poussières et les projections d’eau. Son format mural apparent permet une mise en œuvre simple sur paroi, en atelier, en local technique, en zone industrielle ou sur des équipements périphériques. Sa conception en matière synthétique isolante de classe II en fait une solution particulièrement adaptée lorsque l’on recherche un coffret non métallique pour le raccordement, la dérivation ou l’intégration de composants.
Format 341 x 291 x 168 mm avec volume intérieur exploitable
Avec des dimensions extérieures de 341 x 291 x 168 mm et un volume intérieur utile d’environ 325 x 275 x 160 mm, ce boîtier offre un espace cohérent pour loger des borniers, organes de commande, interfaces, petits appareillages ou montages de distribution auxiliaire. Ce gabarit permet de garder une implantation propre et accessible, tout en conservant une enveloppe compacte pour une fixation murale. Le couvercle haut plein facilite également la protection des éléments installés sans exposer le contenu à la vue.
Protection IP66 et résistance IK07 pour sécuriser le contenu du coffret
Le degré de protection IP66 convient aux usages où l’étanchéité de l’enveloppe est déterminante pour préserver les connexions et composants installés. Ce niveau de protection aide à limiter l’intrusion de poussières et d’eau dans de nombreuses configurations de terrain. La résistance aux chocs IK07 apporte une tenue mécanique adaptée aux environnements techniques courants, tandis que l’indice NEMA 4 complète le positionnement du produit pour les applications nécessitant une enveloppe fermée et protégée.
Corps en ABS gris RAL 7035 avec couvercle plein à vis imperdables
Le boîtier est réalisé en ABS gris RAL 7035, une finition sobre et immédiatement identifiable dans les installations électriques et de contrôle. Le couvercle fermé assure une façade pleine, utile lorsque l’installation ne nécessite ni fenêtre ni lecture directe des appareillages. Le maintien du couvercle par vis imperdables à empreinte plate simplifie les opérations d’ouverture et de fermeture tout en évitant la perte des vis lors de la maintenance. Cette configuration est intéressante pour les interventions régulières sur borniers, raccordements ou petits ensembles de commande.
Adapté à l’extérieur et aux applications de dérivation ou d’intégration
Ce coffret convient à un usage extérieur et peut être retenu pour des montages de dérivation étanche, de protection de connexions, d’intégration OEM ou de petits ensembles de contrôle déportés. Il s’intègre aussi bien dans des projets neufs que dans des extensions d’installation nécessitant une enveloppe isolante murale. L’absence de porte et de plaque de montage d’origine laisse davantage de liberté pour configurer l’intérieur selon les besoins réels du chantier ou de l’équipement.
Comportement thermique et tenue d’usage adaptés aux environnements techniques
Ce modèle est prévu pour fonctionner dans une plage de température étendue, avec une utilisation possible de -25 à 60 °C et un stockage de -15 à 40 °C. Sa résistance au fil incandescent jusqu’à 650 °C constitue un point important pour les environnements où le comportement des matériaux doit être pris en compte. Le boîtier est ainsi pertinent pour accueillir des raccordements ou composants dans des conditions d’exploitation variées, tout en conservant une enveloppe synthétique pensée pour les usages techniques.
Une solution pertinente pour tableautiers, intégrateurs et maintenance électrique
Ce boîtier ABS étanche IP66 341 x 291 x 168 mm convient aux professionnels qui recherchent une boîte de dérivation étanche ou un coffret mural compact capable d’accueillir des montages propres et protégés. Il trouve naturellement sa place dans les applications de raccordement, de fixation et d’intégration électrique, notamment lorsque l’on souhaite associer étanchéité, isolation, encombrement maîtrisé et accès simple à l’intérieur. Son positionnement est particulièrement adapté aux besoins de câblage industriel, de maintenance et de réalisation de sous-ensembles techniques.
Documentation PDF
Caractéristiques techniques
| Type de montage | apparent |
|---|---|
| Largeur en unités de division | 0 |
| Matière du boîtier | matière synthétique |
| Hauteur | 341 mm |
| Largeur | 275 mm |
| Type de couverture | couvercle |
| Finition du couvercle | fermé |
| Type de porte | sans |
| Profondeur | 168 mm |
| Classe de protection (IP) | IP66 |
| Couvercle/porte transparente | non |
| Tension nom. (In) | 0 A |
| Avec serrure | non |
| Profondeur totale | 160 mm |
| Couleur | gris |
| Nombre de modules | 0 |
| Profondeur face interieure | 160 mm |
| Nombre de séries | 0 |
| Avec plaque de montage | non |
| Adapté à un usage extérieur | oui |
| Possibilité de montage adossé | non |
| Épaisseur de matériau du boîtier | 12.5 mm |
| Numéro RAL | 7035 |
| Nombre d'entrées de conducteur | 2 |
| Classe de qualité du matériau du boîtier | autre |
| Épaisseur de matériau de la porte/du couvercle | 12.5 mm |
| Résistance au choc | IK07 |
| Nombre d'ouvertures pour plaques à bride | 0 |
| Type de revêtement | autre |
| Classe de protection | II |
| adapté à un parafoudre | oui |
| Classe de protection (NEMA) | 4 |
| type de traitement de la surface | non-traité |
| Maintien de fonction | sans |
| couvercle avec décharge de pression | non |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même série que le produit consulté
Ce boîtier est-il adapté à une installation en extérieur ?
Oui. Ce boîtier PanelSeT TBS en ABS est donné pour un usage extérieur et dispose d’un indice de protection IP66, ce qui le protège contre les poussières et les projections d’eau puissantes. Il reste toutefois nécessaire de respecter les conditions de montage et d’étanchéité prévues par le fabricant.
Quelle est la différence entre ce modèle à couvercle plein et la version à couvercle transparent ?
Le modèle NSYTBS342916H est livré avec un couvercle plein opaque. La version à couvercle transparent existe sous une autre référence de la même gamme ; elle permet de voir l’intérieur sans ouvrir le coffret. Ce n’est donc pas le même produit.
Quelles sont les dimensions utiles à prévoir pour l’installation ?
Les dimensions extérieures sont de 341 x 291 x 168 mm, et l’espace intérieur utile indiqué est de 275 x 160 x 325 mm. Il faut donc prévoir le volume autour du coffret pour le passage des câbles, l’ouverture du couvercle et la fixation en apparent.
Le boîtier peut-il être fixé en apparent sur un mur ou un support ?
Oui. Le type de montage indiqué est apparent, ce qui correspond à une pose en saillie sur un mur, une structure ou un support adapté.
Ce boîtier est-il résistant aux chocs pour une utilisation en milieu technique ?
Oui, sa résistance aux chocs est classée IK07. Cela offre une tenue correcte contre les impacts du quotidien, sans en faire un coffret pour environnements très agressifs ou fortement exposés aux chocs.
Peut-on utiliser ce coffret pour protéger un parafoudre ?
Oui, la fiche produit indique qu’il est adapté à un parafoudre. Il faut néanmoins vérifier en pratique que le câblage, les accessoires et l’encombrement interne correspondent bien au matériel à installer.
