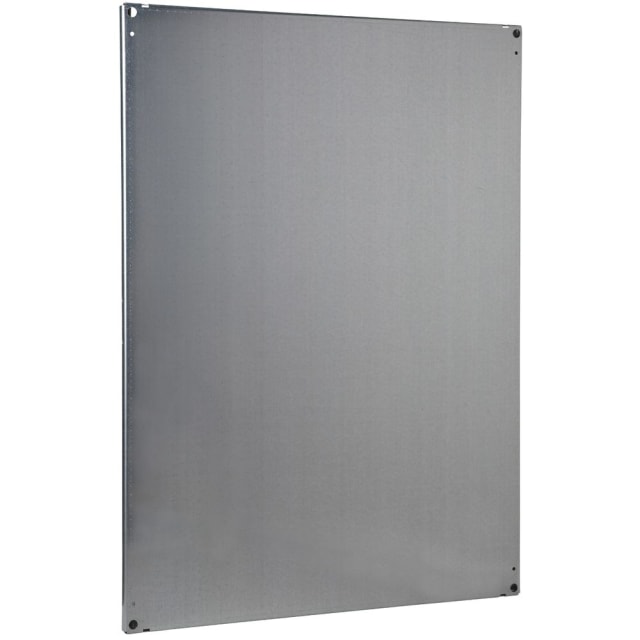

Châssis plein galvanisé 1800 x 1600 mm NSYMP1816

Châssis plein galvanisé conçu pour les enveloppes Spacial SM

Ce châssis plein galvanisé 1800 x 1600 mm est destiné à l’intégration dans les coffrets et armoires de distribution de la gamme Spacial SM. Il constitue un support de montage grande dimension pour l’implantation d’équipements électriques, d’appareillages et d’accessoires à l’intérieur du tableau. Son format permet de travailler sur une surface étendue, pratique pour organiser des ensembles de commande ou de distribution dans des enveloppes hautes et larges.

Grande surface utile pour le montage des composants

Avec une hauteur de 1800 mm et une largeur de 1600 mm, ce châssis offre une zone de fixation adaptée aux réalisations de forte capacité. Il convient particulièrement aux tableaux nécessitant une implantation structurée, avec une bonne répartition des appareils sur toute la hauteur. L’absence de poinçonnage laisse une surface pleine, appréciée lorsque le montage doit être réalisé sur mesure selon l’architecture exacte du projet.

Acier galvanisé pour une base de montage technique

Fabriqué en acier avec traitement de surface galvanisé, ce châssis plein est pensé pour un usage en environnement de tableau électrique où l’on attend une base de travail robuste et propre à équiper. La finition galvanisée facilite l’intégration dans les ensembles de la série concernée et répond aux besoins des installateurs recherchant un support métallique prêt à recevoir les perçages, fixations et implantations spécifiques au chantier.

Charge admissible adaptée aux équipements de tableau

Ce modèle est prévu pour supporter jusqu’à 600 kg lorsqu’il est positionné au dos du coffret, et jusqu’à 500 kg lorsqu’il est installé en position intermédiaire dans le boîtier. Cette capacité de charge permet d’envisager le montage d’équipements conséquents tout en conservant un cadre d’utilisation clair selon la position retenue dans l’enveloppe. C’est un point important pour les intégrateurs qui doivent dimensionner précisément leur platine de montage en fonction du poids réel des composants installés.

Renfort périphérique pour une meilleure tenue d’ensemble

Le châssis est équipé d’une côte de renforcement de périmètre. Cette conception apporte une meilleure tenue mécanique de la plaque sur un grand format, ce qui est particulièrement utile lorsque l’ensemble accueille plusieurs appareils ou des montages répartis sur une large surface. Pour les opérations d’assemblage, de câblage et d’ajustement, cette configuration contribue à conserver une base de montage stable et exploitable.

Patins coulissants inclus pour faciliter l’intégration

Deux patins coulissants sont fournis avec le châssis. Cet équipement simplifie la mise en place dans l’enveloppe et apporte plus de confort lors des opérations de montage ou de maintenance. Sur des dimensions importantes comme 1800 x 1600 mm, ce détail est particulièrement utile pour manipuler plus efficacement la plaque dans le coffret et optimiser les phases de préparation en atelier.

Un accessoire pertinent pour les tableaux de distribution sur mesure

Dans une configuration de tableau de distribution, ce châssis plein galvanisé permet de créer un fond de montage adapté aux besoins réels de l’installation. Il convient aux réalisations qui demandent une implantation libre, sans perforations prédéfinies, pour accueillir protections, borniers, appareillage modulaire complémentaire, commandes ou solutions de raccordement. Pour les professionnels qui travaillent sur des armoires Spacial SM, ce format représente une solution cohérente pour équiper un volume important avec une surface de montage nette et exploitable.
