Châssis plein galvanisé 2000 x 1200 mm NSYMP2012

Châssis plein galvanisé pour armoire de distribution grand format

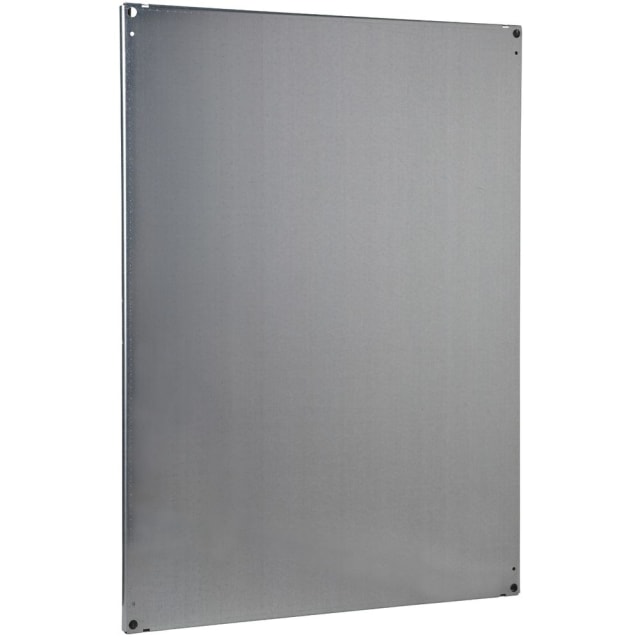

Ce châssis plein galvanisé 2000 x 1200 mm est conçu comme platine de montage pour les armoires de la série Spacial SM, ainsi que pour les enveloppes compatibles de même format. Sa grande surface utile permet d’implanter proprement des équipements de commande, de protection, de distribution ou d’automatisme dans un tableau électrique nécessitant un support plein, rigide et lisible au câblage.

Format 2000 x 1200 mm adapté aux implantations étendues

Avec une hauteur de 2000 mm et une largeur de 1200 mm, cette plaque de montage répond aux besoins des intégrations volumineuses : appareillage modulaire, borniers, chemins de câbles internes, organes de puissance ou composants de pilotage. Ce grand format facilite une implantation structurée, avec une meilleure séparation des fonctions et une organisation plus claire des circuits dans le coffret.

Acier galvanisé pour un support technique prêt à équiper

Fabriqué en acier avec traitement de surface galvanisé, ce châssis plein offre une base adaptée aux montages en environnement d’armoire électrique. La finition galvanisée convient particulièrement aux usages où l’on recherche une surface technique robuste pour recevoir les équipements, tout en simplifiant les opérations d’intégration dans le temps.

Montage plein sans poinçonnage pour une liberté d’implantation maximale

L’absence de poinçonnage laisse une surface totalement libre pour positionner les composants selon les contraintes réelles du projet. C’est un avantage concret pour les tableautiers et intégrateurs qui souhaitent percer, fixer et organiser eux-mêmes les éléments au bon endroit, sans être limités par une trame imposée. Cette configuration est particulièrement intéressante pour les montages sur mesure ou les ensembles techniques non standardisés.

Réglage en profondeur et mise en place pratique dans l’armoire

Le châssis est prévu pour un montage avec fixation par crochets et il est livré avec des patins coulissants facilitant son insertion. Sa profondeur de 27 mm en fait un accessoire de montage compact, pensé pour s’intégrer dans l’enveloppe sans pénaliser inutilement l’espace disponible. Le réglage en profondeur par pas permet d’ajuster plus finement la position de la plaque selon l’architecture interne du tableau.

Bonne tenue en charge pour les équipements de tableau

Cette platine de montage est adaptée aux installations nécessitant de supporter des ensembles d’équipements conséquents. La charge permanente admissible annoncée atteint 500 kg en position intermédiaire et 600 kg en montage au dos, ce qui en fait une solution pertinente pour recevoir des appareillages lourds ou des assemblages denses, tout en conservant une implantation rationnelle dans l’armoire.

Solution pertinente pour tableaux de distribution, commande et automatisme

Ce châssis plein galvanisé trouve naturellement sa place dans les tableaux de distribution électrique, les armoires de commande industrielles, les coffrets techniques de grande dimension et les ensembles de protection. Il convient lorsque l’on a besoin d’un support plein pour fixer précisément les composants, préparer le câblage en atelier et obtenir une intégration propre dans une armoire Spacial SM de format 2000 x 1200 mm.
