Membrane passe-câbles FL21 T25 pour boîtier NSYAECPFLT25

Membrane passe-câbles FL21 T25 pour boîtier électrique et armoire Spacial

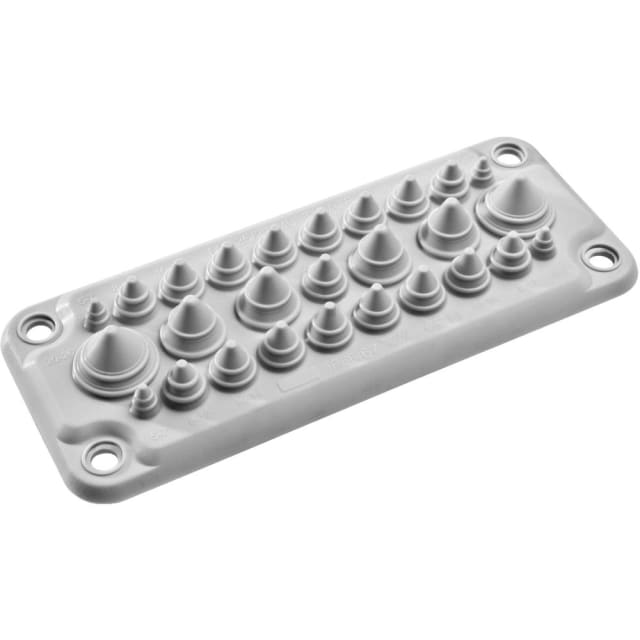

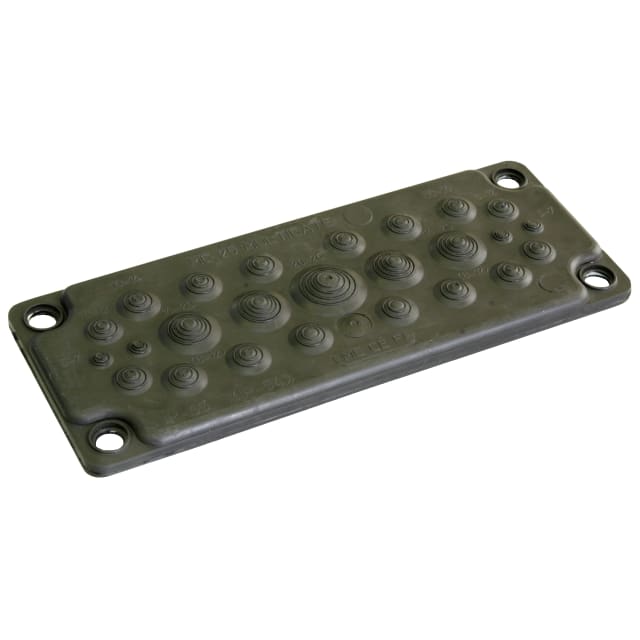

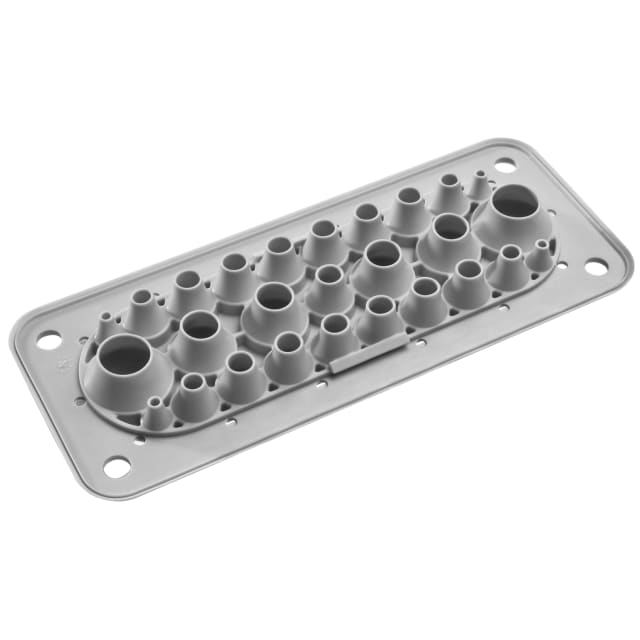

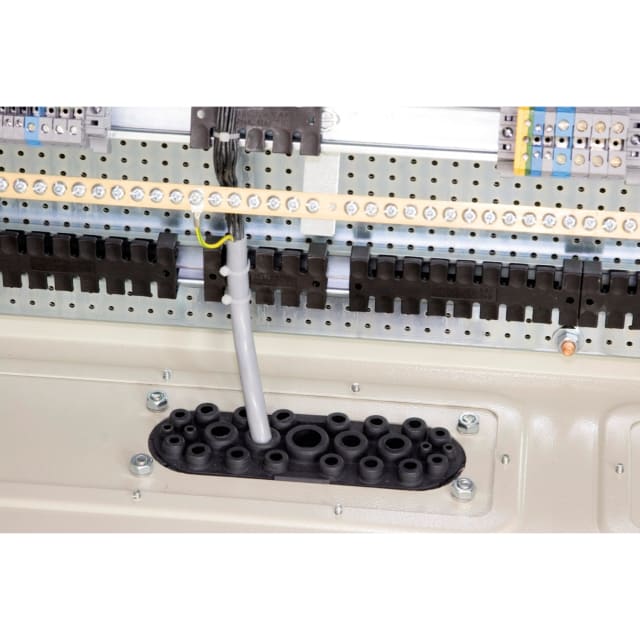

La membrane passe-câbles FL21 T25 est conçue pour réaliser une entrée de câbles propre et fonctionnelle sur boîtier ou armoire électrique compatible. Ce modèle s’intègre notamment aux enveloppes Spacial SF, Spacial CRN et S3D, avec une mise en place prévue sur adaptateur de plaque presse-étoupe ou directement sur le coffret selon la configuration retenue. Son format en fait une solution adaptée aux installations où plusieurs départs doivent traverser l’enveloppe sans multiplier les accessoires de perçage et de serrage.

27 ouvertures pour organiser plusieurs passages de câbles

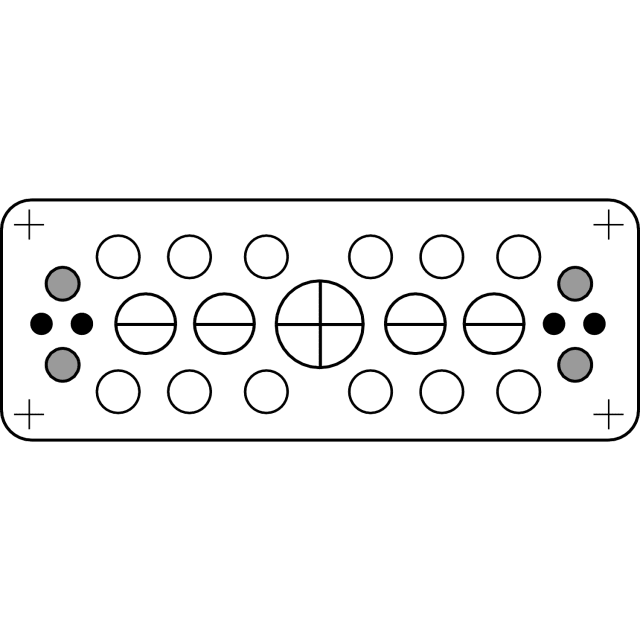

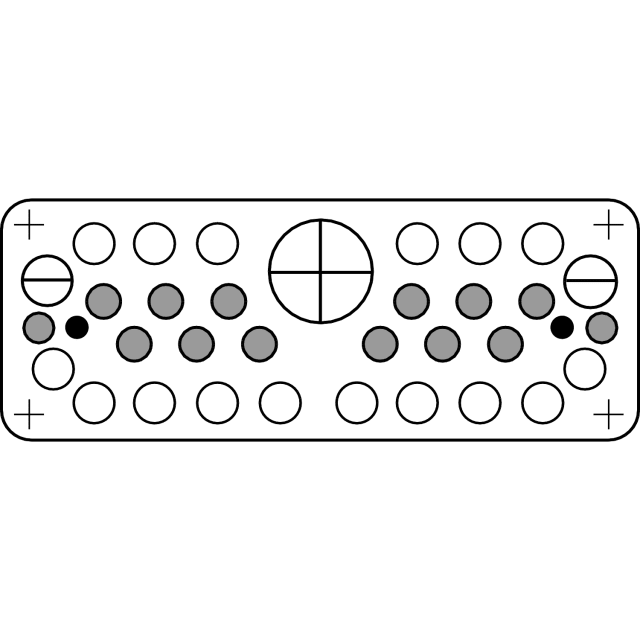

Cette membrane FL21 T25 dispose de 27 ouvertures, ce qui permet de gérer plusieurs câbles sur une seule zone d’entrée. La répartition des passages couvre différents diamètres afin de faciliter le câblage mixte dans un même coffret : 4 entrées pour câbles de 5 à 7 mm, 4 entrées pour 8 à 12 mm, 13 entrées pour 10 à 14 mm, 4 entrées pour 14 à 20 mm et 2 entrées pour 20 à 26 mm. Cette configuration est particulièrement intéressante pour les armoires de distribution, de commande ou d’automatisme où coexistent alimentation, commande et liaisons terrain.

Maintien de l’indice IP66 au niveau de l’entrée de câbles

La membrane est prévue pour conserver un niveau de protection IP66 au niveau du passage de câbles. Elle contribue ainsi à limiter l’entrée de poussières et les projections d’eau dans l’enveloppe, tout en évitant l’encombrement d’une batterie de presse-étoupes individuels. Pour l’intégrateur comme pour l’installateur, cela permet d’obtenir une traversée plus compacte, visuellement nette et cohérente avec les exigences de protection d’un coffret technique.

Plage de serrage étendue pour des installations évolutives

Grâce à sa conception multi-diamètres, cette membrane passe-câbles couvre une large plage d’utilisation de 5 à 26 mm. Elle convient donc aussi bien à de petits câbles de commande qu’à des câbles de section plus importante, ce qui apporte de la souplesse lors du montage initial et lors des évolutions de l’installation. Ce type de passage est apprécié lorsque le nombre de câbles est élevé et que l’on souhaite garder une réserve de possibilités sans modifier profondément la tôle ou la plaque d’entrée.

Dimensions adaptées aux découpes normalisées de l’ensemble

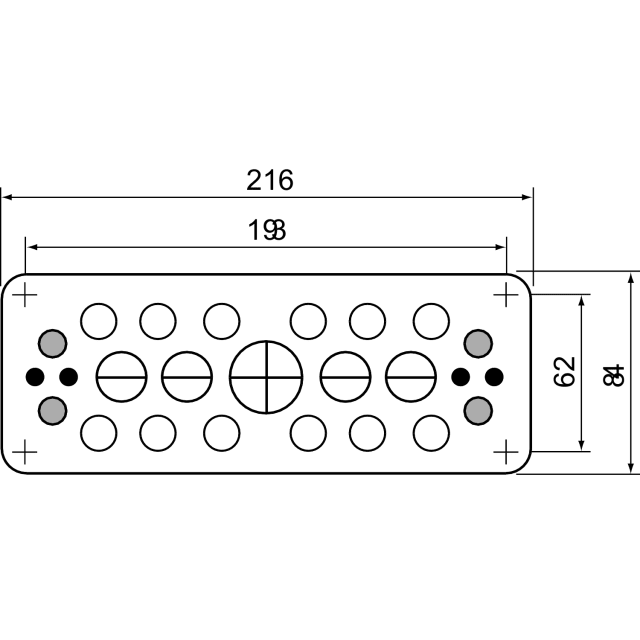

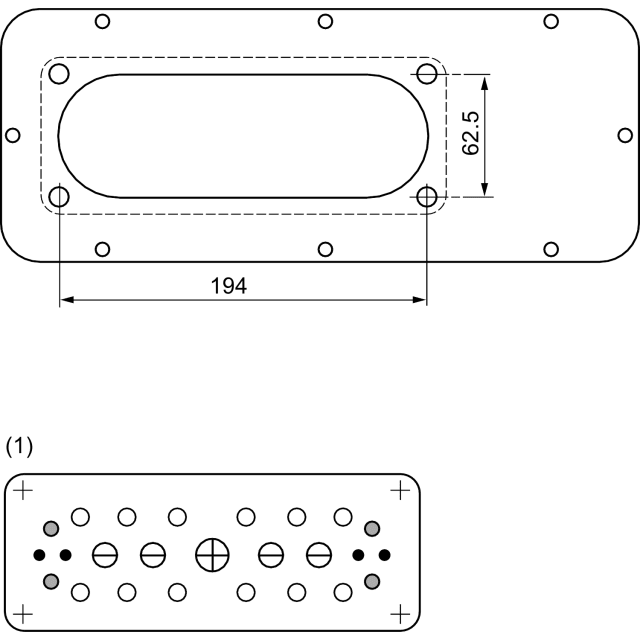

Le corps de la membrane présente une largeur de 214 mm et une épaisseur de 88 mm, avec une hauteur de 30 mm. La découpe indiquée pour l’intégration est de 214 x 90 mm. Ces dimensions permettent de sélectionner la bonne pièce sans hésitation lors d’un remplacement ou d’un montage sur enveloppe compatible. Les éléments de fixation sont fournis, ce qui simplifie l’assemblage et fait gagner du temps au moment de l’équipement du coffret.

Matière synthétique et comportement adapté aux environnements techniques

Réalisée en matière synthétique avec surface non traitée, cette membrane droite de type tube est pensée pour l’usage en environnement électrique. Elle peut être utilisée dans une plage de température de -40 à +100 °C, ce qui autorise son emploi dans de nombreuses configurations d’atelier, d’industrie ou de bâtiment technique. Sa tenue à la flamme annoncée à 650 °C selon UL 94 V0 apporte également un critère pertinent pour les ensembles où le choix des accessoires de passage doit rester cohérent avec les contraintes de sécurité du coffret.

Une solution pratique pour simplifier le câblage des coffrets

Choisir une membrane passe-câbles FL21 T25 permet de rationaliser l’entrée des conducteurs dans l’enveloppe tout en conservant une implantation lisible. Ce produit convient particulièrement aux tableautiers, installateurs et mainteneurs qui recherchent une entrée multiple, compacte et simple à exploiter sur coffret Spacial. Pour un projet neuf comme pour une remise à niveau d’armoire, il apporte une réponse efficace lorsque le besoin porte sur un passage de câbles nombreux, de diamètres variés, avec une intégration soignée.
