Anneaux de levage M12 pour coffret Spacial SF NSYSFEB
Anneaux de levage M12 en métal pour coffret Spacial SF, conçus comme œillets de transport. Charge admissible 340 kg, dimensions compactes pour une manutention sécurisée et pratique.
22.32€
17 en stock
17 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 22.32€ | 0% |
| 3-5 | 21.87€ | 2% |
| 6-10 | 21.65€ | 3% |
| 11+ | 21.43€ | 4% |
Anneaux de levage M12 conçus pour les coffrets Spacial SF

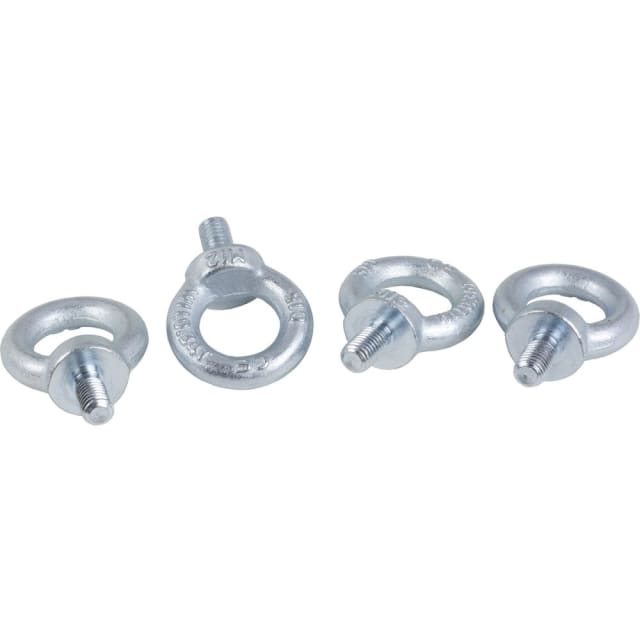

Ce jeu de 4 anneaux de levage M12 est destiné au levage et à la manutention des coffrets de la gamme Spacial SF. Il se monte sur le dessus du coffret, avec une reprise directe dans l’axe des montants, afin d’accompagner les opérations de déplacement, d’installation et de mise en place avec une solution adaptée à l’architecture de l’enveloppe.

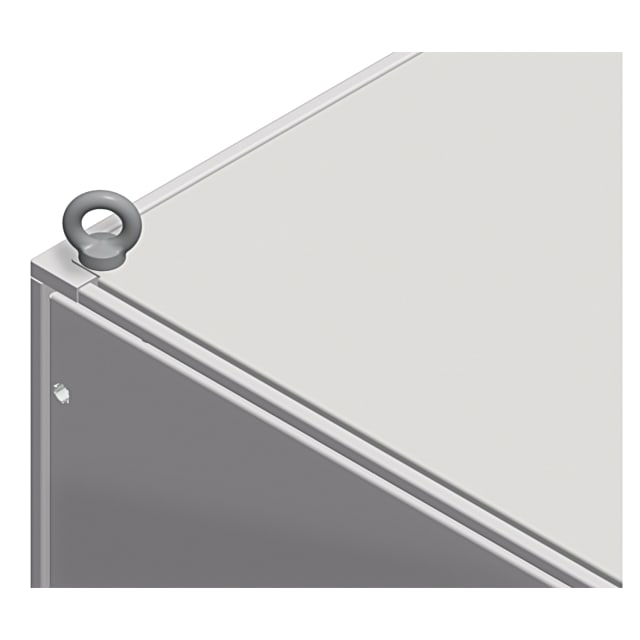

Accessoire de manutention pour montage sur toiture de coffret
Chaque anneau correspond à un modèle de type œillet de transport en métal, prévu pour une fixation sur la partie supérieure du coffret. Cette implantation facilite la prise au palan ou à l’élingue lors des phases de levage, tout en conservant un montage cohérent avec les accessoires d’installation et de fixation de la série Spacial SF.
Capacité de charge adaptée aux opérations de levage
La charge admissible indiquée est de 340 kg par anneau, soit 1 360 kg pour le jeu complet en configuration de suspension à 60°. Cette donnée permet d’orienter le choix de l’accessoire pour la manutention de coffrets équipés, en tenant compte des conditions de levage, de la répartition des charges et du matériel utilisé sur chantier ou en atelier.
Construction métallique avec finition galvanisée
Fabriqués en acier moulé avec finition de surface galvanisée, ces anneaux de levage M12 sont pensés pour les usages de manutention sur coffrets métalliques. Cette conception convient particulièrement aux environnements techniques où l’on recherche un accessoire de montage robuste, simple à intégrer et compatible avec les pratiques courantes d’installation d’armoires électriques.
Format compact pour une intégration propre sur l’enveloppe

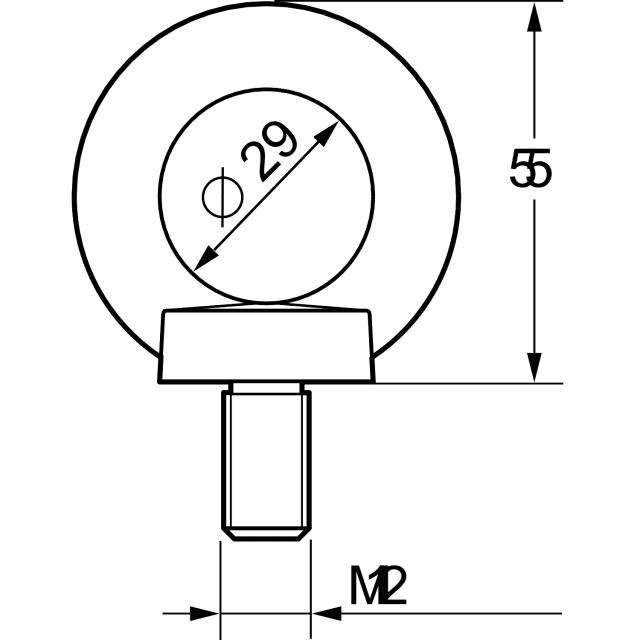

Avec une largeur de 55 mm, une hauteur de 62,5 mm et une profondeur de 24 mm, cet accessoire conserve un encombrement mesuré. Son format facilite l’intégration sur le coffret sans ajouter de volume inutile, ce qui est appréciable pour les phases de transport, de stockage et de préparation avant pose.
Compatibilité avec plusieurs enveloppes de la famille Spacial
Ce jeu d’anneaux de levage est utilisé avec les coffrets Spacial SF et convient également à d’autres enveloppes techniques associées à cette famille, comme certaines configurations SFHD, SFM ou Prisma PH selon le montage prévu. Pour l’installateur, c’est un accessoire pertinent lorsqu’il faut sécuriser la manutention d’ensembles de coffrets au moment de l’implantation.
Un choix pertinent pour l’installation, la fixation et le raccordement
Dans une boutique de matériel électrique, cet accessoire trouve naturellement sa place parmi les solutions de fixation et de montage pour coffrets. Il répond à un besoin précis : lever et positionner une enveloppe de façon adaptée avant les opérations de fixation finale, de câblage et de raccordement. Pour les intégrateurs, tableautiers et installateurs, il contribue à préparer une mise en place plus pratique des coffrets Spacial SF.
Documentation PDF
Caractéristiques techniques
| Modèle | Oeillet de transport |
|---|---|
| Largeur | 55 mm |
| Hauteur | 62.5 mm |
| Charge admissible | 340 kg |
| Matière | métal |
| Profondeur | 24 mm |
| Couleur | autre |
| Numéro RAL | 0 |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même série que le produit consulté
À quoi servent les anneaux de levage M12 pour coffret Spacial SF ?
Ils servent à soulever et déplacer un coffret Spacial SF en utilisant un point de levage vissé sur le dessus de l’enveloppe. Le kit est prévu pour le montage sur le dessus du coffret.
Avec quels coffrets ces anneaux de levage sont-ils compatibles ?
Le jeu est prévu pour les enveloppes Schneider Electric PanelSeT SF / SFHD / SFM et pour l’armoire Prisma PH, selon les fiches produit consultées. Pour éviter toute erreur, il faut vérifier la référence exacte du coffret avant montage.
Combien d’anneaux sont fournis avec la référence NSYSFEB ?
La référence NSYSFEB correspond à un jeu de 4 anneaux de levage.
Quel est le filetage de ces anneaux de levage ?
Le filetage est ISO M12, ce qui permet un vissage direct sur les points de fixation prévus du coffret.
Quelle charge peut supporter ce jeu d’anneaux de levage ?
La charge admissible indiquée pour ce produit est de 340 kg. Il faut toutefois respecter les conditions de levage du coffret complet et les consignes de manutention du fabricant.
Faut-il utiliser les 4 anneaux en même temps pour lever le coffret ?
Oui, le kit est conçu comme un ensemble de 4 points de levage pour une manutention équilibrée du coffret. Il ne faut pas improviser un levage avec un nombre d’anneaux inférieur si la procédure du coffret ne le prévoit pas.
L’installation des anneaux de levage nécessite-t-elle des outils spécifiques ?
Le montage est un vissage simple sur les emplacements M12 prévus, sans modification du coffret. Il faut seulement s’assurer que les filetages sont propres, bien engagés et serrés conformément aux consignes de montage du coffret.
