presse-étoupe M12 – Presse-étoupe avec réducteur de tension

Faire entrer un câble de 3 à 6,5 mm dans une enveloppe

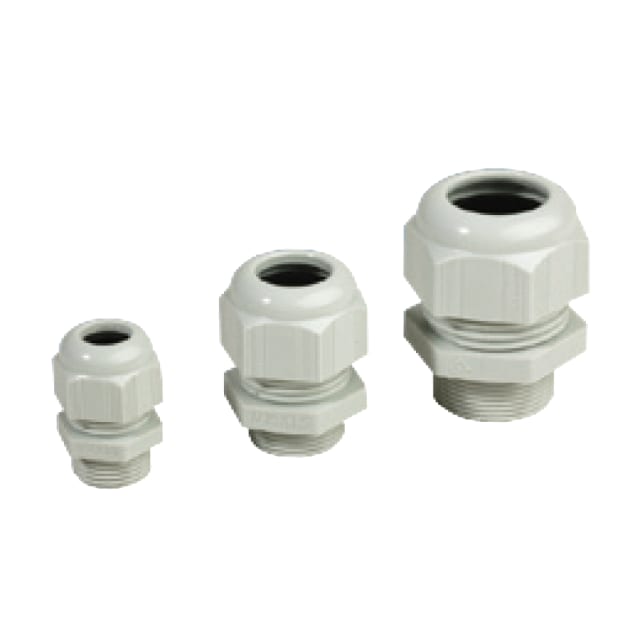

Le presse-étoupe Schneider Electric Thorsman ISM71501 guide et maintient un câble dont le diamètre extérieur se situe entre 3 et 6,5 mm. Il réduit les tractions transmises aux connexions internes et participe à l’étanchéité du passage. Le diamètre réel de la gaine doit être mesuré, sans se baser uniquement sur la section des conducteurs.

Un filetage métrique M12 à préparer correctement

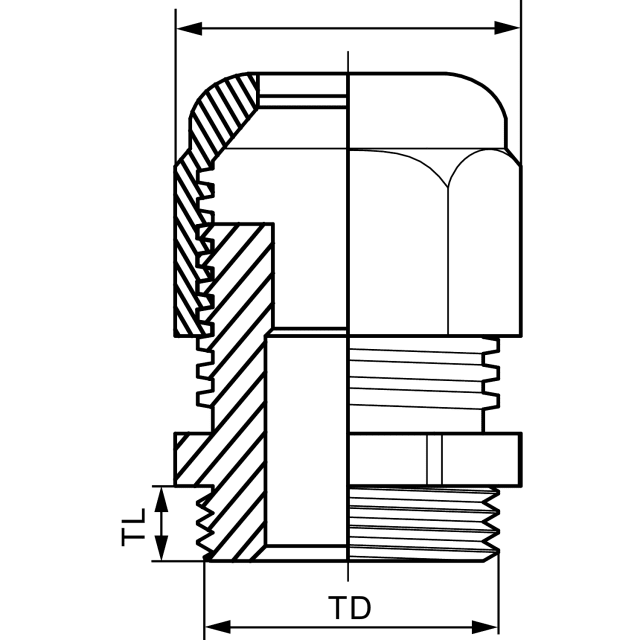

La référence utilise un filetage M12 d’une longueur annoncée de 9 mm. Elle peut se visser dans une entrée taraudée compatible ou traverser un trou non taraudé avec son contre-écrou. Le perçage, l’épaisseur de paroi et la surface d’appui doivent permettre au joint de se comprimer régulièrement, sans bavure ni déformation.

Une membrane et une décharge de traction intégrées

Le dispositif droit associe un joint de type membrane à une fonction de maintien mécanique du câble. Il faut serrer progressivement autour de la gaine, jamais sur des conducteurs dénudés ou un câble plat non prévu. Un serrage insuffisant compromet la retenue ; un serrage excessif peut écraser la gaine et réduire la durée de vie du câble.

Une enveloppe en polyamide gris sans halogène

Le corps est en polyamide gris proche du RAL 7035 et annoncé sans halogène. Sa plage de température d’utilisation s’étend de -30 à 80 °C selon les données disponibles. Cette version n’est ni blindée ni conçue pour assurer une continuité CEM ; un presse-étoupe spécifique reste nécessaire lorsqu’un câble blindé doit être repris.

Une protection IP68 dépendante de l’ensemble monté

L’indice IP68 s’obtient lorsque le presse-étoupe, le câble et la paroi sont assemblés selon les prescriptions. Il ne corrige pas une gaine ovalisée, un diamètre hors plage ou un joint mal positionné. Après serrage, la retenue du câble et l’étanchéité sont contrôlées avant la mise en service de l’enveloppe électrique.
