Jeu de barres tripolaire 63 A 3 dérivations GV2G345

Jeu de barres tripolaire 63 A pour alimentation parallèle de départs moteurs

Ce jeu de barres tripolaire 63 A à 3 dérivations est conçu pour simplifier le câblage en amont de plusieurs appareils sur une même ligne d’alimentation. Son format à pas de 45 mm permet de distribuer rapidement l’énergie sur trois départs, avec une implantation adaptée aux ensembles de commande et de protection moteur de la gamme TeSys. C’est une solution particulièrement intéressante pour gagner du temps au montage tout en conservant une distribution claire dans l’armoire.

Configuration 3 pôles avec 3 dérivations au pas de 45 mm

Le produit reprend une architecture 3 pôles / 3 phases avec trois points de dérivation, ce qui le rend adapté aux montages triphasés compacts. Sa longueur de 135 mm et sa largeur de 45 unités de division correspondent à une répartition régulière des raccordements, utile pour réaliser des liaisons propres entre plusieurs appareils. Le pas de 45 mm est un point clé pour assurer la bonne compatibilité mécanique avec les équipements prévus pour cette entraxe.

Raccordement par fourches pour un câblage plus direct

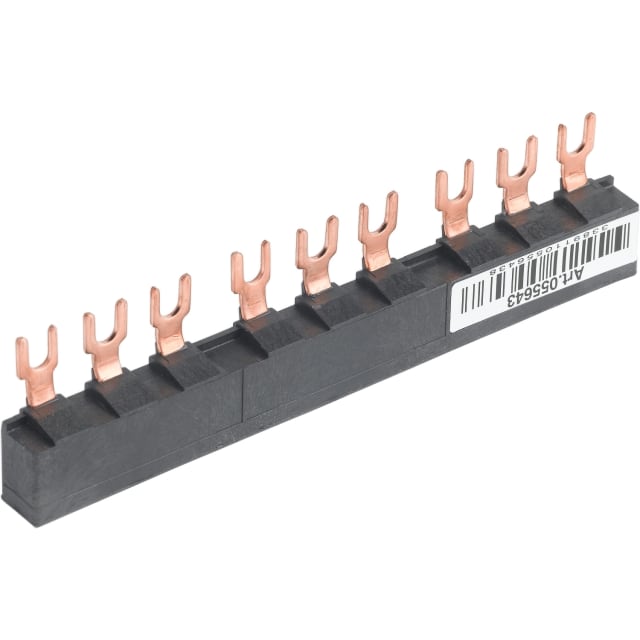

Le raccordement électrique s’effectue par fourches, une configuration appréciée pour son montage rapide sur les bornes compatibles. Visuellement, le produit présente des dents en cuivre intégrées dans un corps isolé noir, ce qui facilite le repérage et la mise en place dans les ensembles de distribution. Cette conception convient aux installateurs qui recherchent une alimentation pontée nette, sans multiplication inutile des conducteurs entre appareils.

Compatible avec les ensembles de la famille TeSys

Ce jeu de barres s’intègre dans l’univers TeSys et est utilisé comme accessoire de connexion pour des montages avec appareillage moteur compatible. Il est couramment associé aux ensembles de protection et de commande de type GV2, ainsi qu’à certaines configurations de la famille TeSys K ou TeSys U selon l’équipement en place. Pour un tableau de départs moteurs, il permet d’uniformiser l’alimentation de plusieurs appareils tout en gardant une lecture plus structurée du câblage.

Caractéristiques électriques adaptées aux applications de distribution

Ce modèle est donné pour un courant permanent de 63 A, avec une tension maximale de service de 690 V et une tenue aux chocs de 6 kV. Il présente également un courant de court-circuit conditionnel de 11 kA. Ces valeurs en font un accessoire de distribution destiné à relier plusieurs appareils dans un ensemble cohérent, tout en respectant les contraintes électriques du montage prévu. Le produit est isolé et n’est pas destiné aux appareils équipés d’un conducteur neutre ni à ceux nécessitant un commutateur auxiliaire spécifique sur ce type de liaison.

Format non découpable pour une implantation précise

Ce jeu de barres n’est pas découpable à taille voulue. Ce choix de conception convient lorsque l’on recherche une longueur définie pour trois appareils exactement, sans retouche sur chantier. Il aide à sécuriser le choix du bon accessoire dès la préparation du tableau et évite les adaptations approximatives. Pour un montage propre, il est donc important de vérifier l’entraxe, le nombre d’appareils à raccorder et la compatibilité des bornes avant installation.

Un accessoire utile pour des tableaux plus lisibles

Dans un coffret ou une armoire, ce jeu de barres tripolaire permet de réduire l’encombrement du câblage par rapport à des pontages réalisés conducteur par conducteur. Le résultat est une distribution plus homogène entre les départs, une meilleure lisibilité lors de l’assemblage et un cheminement plus rationnel de l’alimentation. Pour les professionnels qui équipent des tableaux de protection et de distribution électrique, ce type de peigne de raccordement constitue une réponse pratique pour les montages répétitifs et soignés.
