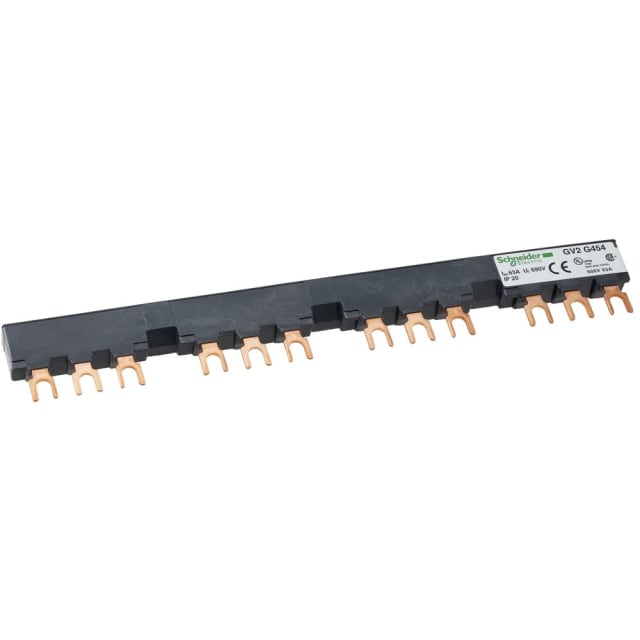

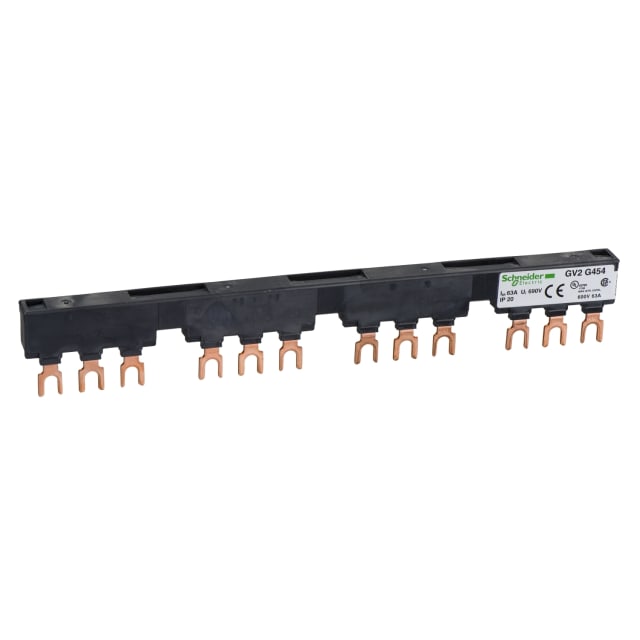

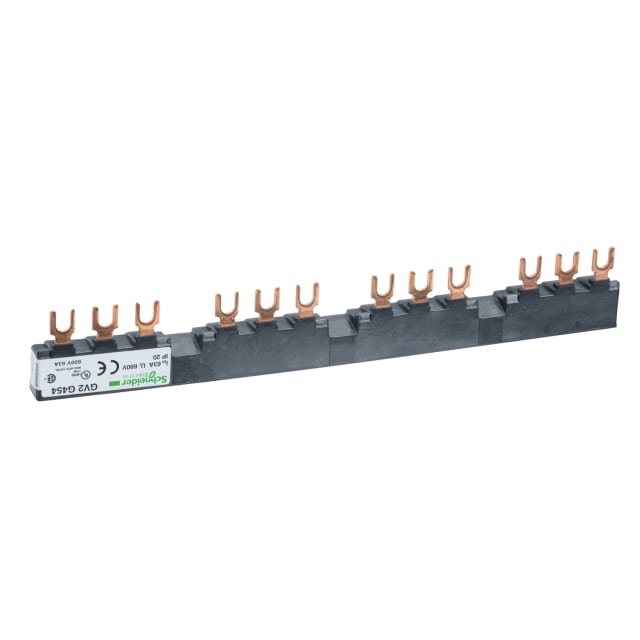

Jeu de barres triphasé 63A 4 dérivations GV2G454

Jeu de barres triphasé 63A pour distribution amont de démarreurs-moteurs

Ce jeu de barres triphasé 63 A est conçu pour le câblage en parallèle en amont de groupes de démarreurs-moteurs. Il permet de distribuer proprement l’alimentation sur plusieurs appareillages en limitant les pontages filaires individuels, ce qui simplifie l’implantation dans l’armoire et améliore la lisibilité du câblage. Sa conception en peigne de raccordement convient aux montages où l’on recherche une alimentation commune compacte et structurée.

Configuration 3 pôles avec 4 dérivations et pas de 54 mm

Ce modèle dispose de 3 pôles et de 4 dérivations, avec un pas de 54 mm adapté aux assemblages prévus pour cette entraxe. Cette configuration facilite la mise en parallèle de deux appareillages par point de dérivation selon l’architecture du montage. Sa largeur de 54 unités de division et sa longueur de 216 mm en font une solution cohérente pour les ensembles nécessitant une distribution triphasée régulière sans découpe sur site.

Compatibilité pensée pour les ensembles TeSys GV et appareillages associés

Destiné à l’univers TeSys, ce jeu de barres est utilisé pour l’alimentation amont de groupes composés notamment de disjoncteurs moteur GV2 ou de porte-fusibles LS1D32. Il est également associé à l’environnement TeSys Deca, ce qui en fait un accessoire pertinent pour les montages de commande et protection moteur où la cohérence des entraxes et des raccordements est essentielle. Pour l’alimentation du jeu de barres, l’usage d’un bornier adapté de la famille dédiée est généralement recommandé dans les montages compatibles.

Raccordement à fourche pour appareillages à vis-étriers

L’exécution du raccordement électrique de type fourche est prévue pour une utilisation avec des appareils équipés de bornes à vis-étriers. Ce point est important pour sécuriser le choix du bon accessoire de câblage lors de la préparation d’un tableau. Ce jeu de barres n’est pas prévu pour des appareils équipés d’un conducteur neutre ni pour des appareillages intégrant un commutateur auxiliaire, ce qui aide à éviter les erreurs de sélection dans les configurations mixtes.

Caractéristiques électriques adaptées à la distribution de puissance

Avec un courant permanent assigné de 63 A, une tension maximale de service de 690 V et une tenue aux chocs de 6 kV, ce jeu de barres répond aux besoins de distribution en environnement de commande moteur et de protection. Son courant de court-circuit conditionnel de 11 kA apporte une indication utile pour l’intégration dans un ensemble cohérent avec les protections associées. Le corps isolé renforce l’intégration dans les tableaux en apportant une manipulation plus adaptée aux accessoires de distribution préassemblés.

Format non découpable pour une implantation précise et homogène

Ce jeu de barres est livré dans un format non découpable. Ce choix convient aux installations où l’entraxe, le nombre de départs et l’encombrement sont définis à l’avance. Il favorise une pose homogène et évite les adaptations approximatives sur chantier. Pour un tableautier ou un installateur, cela signifie un composant à sélectionner selon une architecture précise, avec un résultat plus net dans les ensembles répétitifs ou standardisés.

Un accessoire pertinent pour optimiser le câblage des tableaux moteurs

Dans une armoire de distribution ou de commande, ce jeu de barres triphasé 63A à 4 dérivations constitue une solution efficace pour alimenter plusieurs départs de manière ordonnée. Il réduit l’encombrement lié aux liaisons filaires multiples, facilite l’organisation des protections en ligne et contribue à un câblage plus rapide à mettre en place. Pour les professionnels recherchant un peigne de raccordement compatible avec des montages moteurs triphasés au pas de 54 mm, il représente un choix technique clair et directement exploitable.
