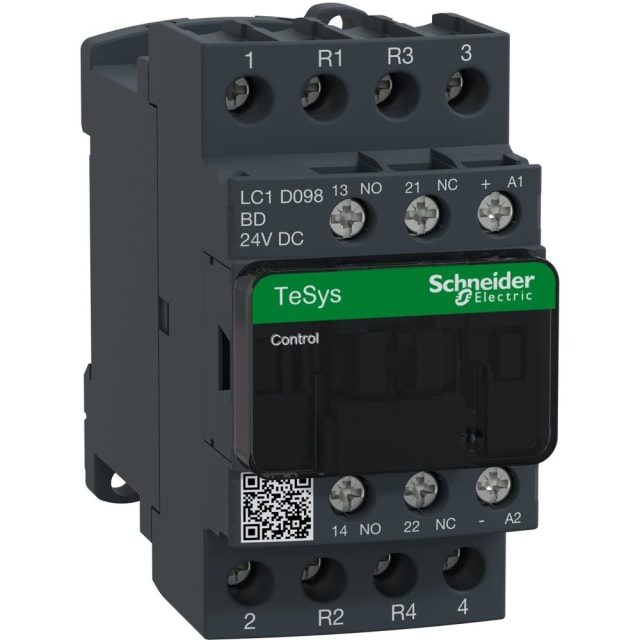

Contacteur 4 pôles 20A 24V CC 2NO+2NC LC1D098BD

Contacteur 4 pôles 20A 24V CC pour charges non inductives

Ce contacteur 4 pôles TeSys Deca est conçu pour la commande de charges non inductives en AC-1 jusqu’à 20 A. Sa configuration 2NO+2NC permet de piloter simultanément plusieurs circuits avec une logique d’ouverture et de fermeture bien définie, ce qui en fait une solution adaptée aux armoires électriques, circuits de chauffage, distribution de puissance auxiliaire et automatismes nécessitant une commutation nette sur quatre pôles.

Bobine de commande 24V CC adaptée aux circuits d’automatisme

Équipé d’une bobine 24V CC, ce contacteur s’intègre naturellement dans les installations de commande en courant continu, très répandues en environnement tertiaire et industriel. Cette alimentation de commande facilite l’association avec des automates, relais, cartes de pilotage et alimentations 24V CC, tout en simplifiant l’architecture des circuits de contrôle dans le tableau électrique.

Configuration de contacts pensée pour les besoins de commutation mixtes

Avec 2 contacts principaux à fermeture et 2 contacts principaux à ouverture, ce modèle répond aux montages où il faut gérer plusieurs états de commutation sans ajouter d’accessoires de base pour la puissance. Il intègre en complément 1 contact auxiliaire NO et 1 contact auxiliaire NC, utiles pour le report d’état, l’interverrouillage électrique, l’information automate ou la signalisation de fonctionnement.

Capacité électrique cohérente pour la distribution et les charges résistives

Ce contacteur est donné pour 20 A en AC-1 et convient aux applications de charge non inductive jusqu’à 690 V. Les données de service indiquent également 25 A en AC-1 à 400 V, ainsi qu’une valeur de 9 A en AC-3 à 400 V et une puissance de service de 4 kW dans cette catégorie. Ces éléments permettent au professionnel de positionner correctement l’appareil selon la nature réelle de la charge à commander, en distinguant clairement les usages résistifs des usages moteur.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis convient aux environnements où l’on recherche un serrage précis et un câblage propre dans le coffret. Ce type de connexion facilite les opérations de montage, de contrôle et de maintenance, tout en restant pratique pour les conducteurs utilisés en appareillage de puissance et de commande. Le format à bornes à vis-étriers est particulièrement apprécié dans les tableaux nécessitant une implantation claire et durable.

Format compact pour intégration en armoire et coffret

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 99 mm, ce contacteur conserve un encombrement maîtrisé pour son niveau de polyvalence. Ce gabarit compact aide à optimiser l’espace disponible dans les tableaux de distribution, coffrets de commande et ensembles d’automatisme, notamment lorsque plusieurs organes doivent être alignés sans sacrifier la lisibilité du câblage.

Une solution TeSys Deca adaptée aux montages techniques exigeants

Issu de la gamme TeSys Deca, ce contacteur répond aux besoins des intégrateurs, tableautiers et mainteneurs qui recherchent un appareillage de commande polyvalent en 24V CC avec 4 pôles de puissance. Il convient particulièrement aux applications où la maîtrise de la logique de contacts, la présence de contacts auxiliaires intégrés et la compacité de l’appareil sont des critères déterminants pour concevoir un tableau fonctionnel, clair et techniquement cohérent.
