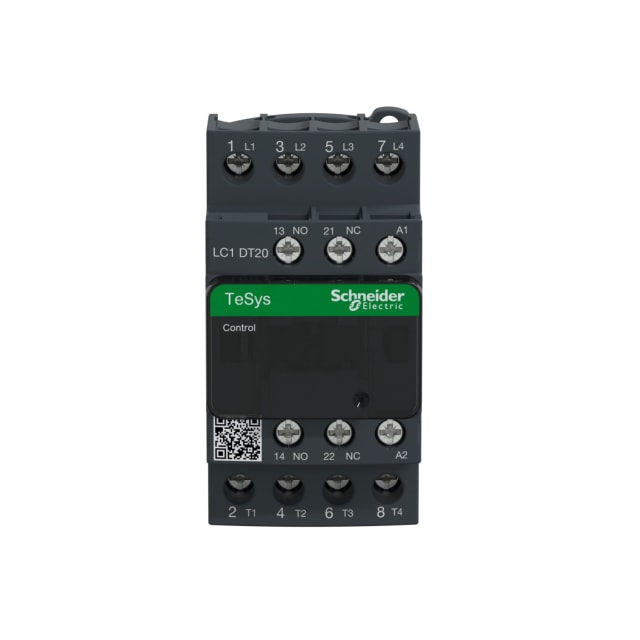

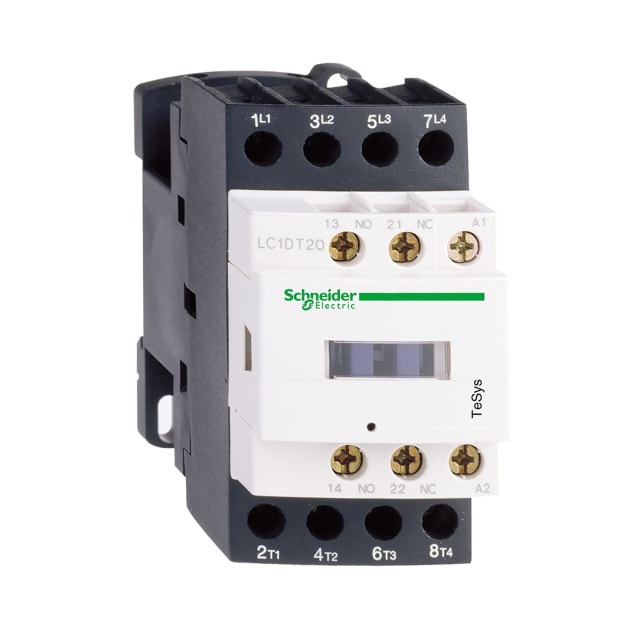

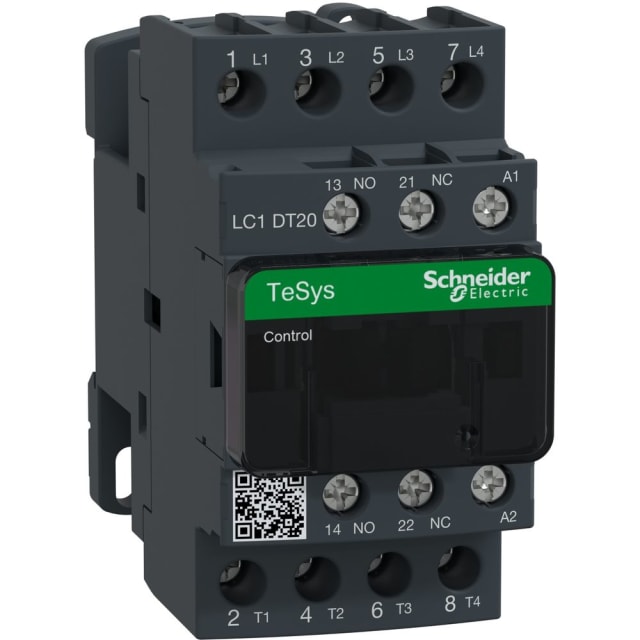

Contacteur 4 pôles 20A 230V AC 1NO 1NC LC1DT20P7

Contacteur 4 pôles 20A pour commandes de puissance en AC-1

Ce contacteur 4 pôles 20A est conçu pour la commutation de charges non inductives en AC-1 jusqu’à 440 V, avec une configuration de 4 contacts principaux normalement ouverts. Il répond aux besoins des intégrateurs, tableautiers et professionnels de la distribution électrique recherchant un appareil compact pour piloter des circuits de puissance, de chauffage, d’éclairage ou d’autres charges résistives nécessitant une commande centralisée et nette.

Bobine 230 V AC 50/60 Hz adaptée aux circuits de commande standards

Équipé d’une bobine de commande 230 V AC en 50/60 Hz, ce contacteur s’intègre facilement dans les architectures de commande courantes. Cette alimentation de bobine permet un pilotage simple depuis un circuit de commande classique, sans ajout d’interface spécifique en courant continu. C’est une solution pratique pour les armoires électriques où l’on souhaite conserver une logique de câblage claire et cohérente.

Configuration 4 NO avec auxiliaires 1 NO + 1 NC intégrés

Avec ses 4 pôles de puissance à fermeture et ses contacts auxiliaires intégrés 1 NO + 1 NC, ce modèle permet à la fois la commutation principale et la gestion des fonctions de signalisation, d’auto-maintien ou d’interverrouillage. Cette configuration apporte une vraie souplesse de câblage pour les montages de commande, tout en limitant le besoin d’ajouter immédiatement des blocs auxiliaires complémentaires selon l’application.

Capacité de service adaptée aux charges résistives et usages de tableau

Ce modèle affiche un courant assigné de 20 A en AC-1 à 400 V, ainsi qu’une valeur de 9 A en AC-3 à 400 V, avec une puissance de service de 4 kW en AC-3 à 400 V. En pratique, il convient particulièrement aux applications où la priorité est la commutation de charges non inductives, tout en conservant un cadre d’utilisation lisible pour des montages de distribution, de pilotage d’équipements et d’automatismes de tableau.

Raccordement à vis pour un câblage précis et soigné

Le raccordement principal par bornes à vis facilite la mise en œuvre dans les coffrets et armoires électriques, notamment lorsque l’on recherche un serrage maîtrisé et une bonne tenue des conducteurs. Ce type de connexion convient bien aux environnements de câblage technique où la lisibilité du repérage, la reprise éventuelle des connexions et l’organisation des départs sont importantes.

Format compact pour intégration en armoire électrique

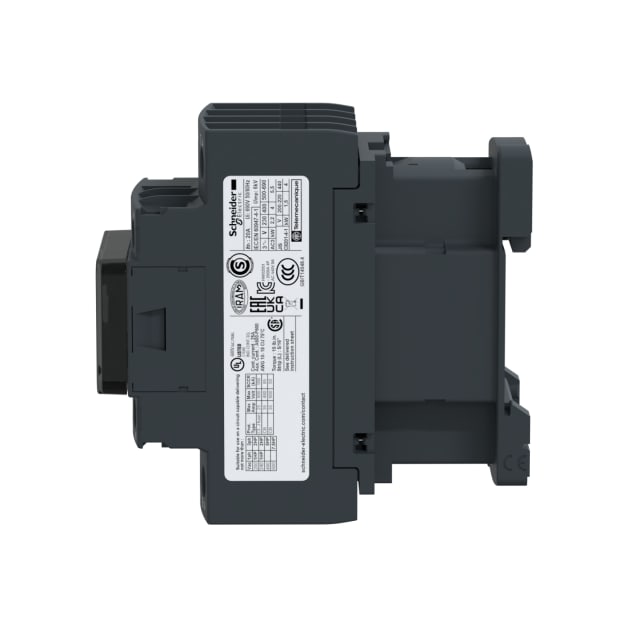

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 92 mm, ce contacteur offre un encombrement contenu pour son niveau de service. Son format facilite l’intégration dans les tableaux et ensembles de commande lorsque l’espace disponible doit être optimisé sans sacrifier la présence de 4 pôles de puissance et de contacts auxiliaires intégrés. Il convient particulièrement aux montages compacts et aux réalisations où la densité d’appareillage compte.

Un choix pertinent pour chauffage, éclairage et charges de commutation

Grâce à sa conception 4 pôles et à son calibre 20A en AC-1, ce contacteur est particulièrement adapté aux applications de commande de circuits de chauffage, de charges résistives, de batteries de distribution ou de séquences de mise sous tension nécessitant une coupure multipolaire. Il constitue une base efficace pour concevoir une commande modulaire de puissance, avec un fonctionnement simple à intégrer dans les schémas d’appareillage électrique professionnels.
