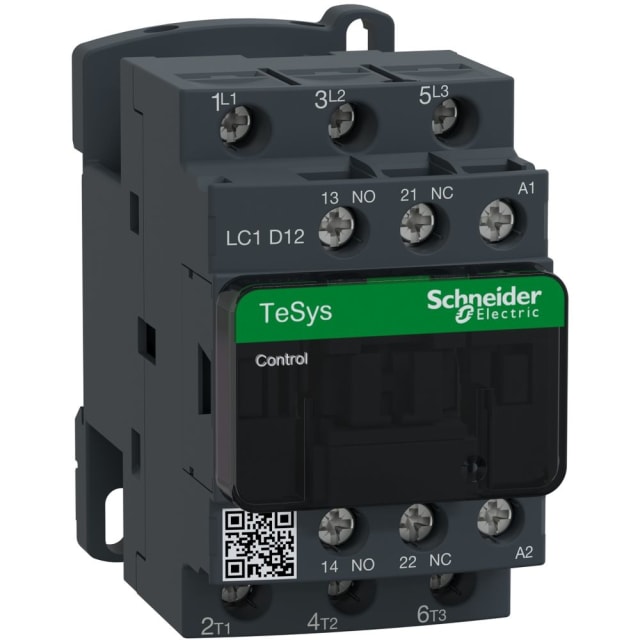

Contacteur triphasé 12A bobine 230V AC LC1D12P7

Contacteur triphasé 12 A pour commande de moteurs et charges de puissance

Ce contacteur triphasé TeSys Deca est conçu pour la commande de circuits de puissance en environnement tertiaire, industriel ou technique. Avec ses 3 pôles de puissance et son calibre AC-3 de 12 A, il convient particulièrement au pilotage de moteurs jusqu’à 5,5 kW sous 400 V, tout en restant adapté aux applications de commutation nécessitant une commande franche et régulière. Son format compact facilite l’intégration dans une armoire ou un coffret électrique sans sacrifier la lisibilité du câblage.

Bobine 230 V AC pour une commande simple et courante

Équipé d’une bobine de commande en 230 V AC 50/60 Hz, ce contacteur s’intègre facilement dans de nombreuses architectures de commande existantes. Cette tension de bobine, très répandue en automatisme et en distribution, permet une mise en œuvre pratique pour les circuits de commande standards. Elle constitue un choix pertinent pour les installations où l’on recherche une alimentation de commande classique, sans ajout d’interface spécifique.

Configuration 3 pôles avec contacts auxiliaires intégrés

Le contacteur dispose de 3 contacts principaux à fermeture, adaptés à la coupure et à l’alimentation de charges triphasées. Il intègre également 1 contact auxiliaire à fermeture et 1 contact auxiliaire à ouverture, utiles pour les fonctions de signalisation, d’auto-maintien, de retour d’état ou d’interverrouillage dans un schéma de commande. Cette configuration évite souvent l’ajout immédiat d’accessoires complémentaires pour les montages les plus courants.

Pouvoir d’utilisation adapté aux catégories AC-3 et AC-4

Ce modèle est prévu pour un courant d’emploi de 12 A en AC-3 à 400 V, avec une puissance d’utilisation de 5,5 kW dans cette configuration. Il accepte également des usages en AC-4 avec une intensité de 7,5 A et une puissance associée de 3 kW à 400 V. En AC-1, son courant d’emploi atteint 25 A à 400 V, ce qui le rend également intéressant pour certaines charges non inductives ou faiblement inductives. Ces valeurs permettent de cibler plus précisément le bon appareillage selon la nature réelle de la charge à piloter.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal à vis apporte une solution de connexion claire et directe, bien adaptée aux opérations de câblage en atelier comme sur chantier. Ce type de connexion favorise un serrage précis des conducteurs et une bonne tenue dans le temps lorsqu’il est mis en œuvre selon les règles de l’art. Il convient particulièrement aux tableaux et armoires où l’accessibilité des bornes et la maîtrise du cheminement des conducteurs sont essentielles.

Encombrement compact pour intégration en coffret ou armoire

Avec des dimensions de 45 mm de largeur, 77 mm de hauteur et 86 mm de profondeur, ce contacteur offre un bon compromis entre capacité de coupure et compacité. Son gabarit permet de l’intégrer dans de nombreux ensembles de distribution et de commande, y compris lorsque l’espace disponible doit être optimisé. Il convient ainsi aux réalisations neuves comme aux remplacements dans des équipements existants, à condition de vérifier l’implantation et le mode de fixation prévus dans l’installation.

Un choix pertinent pour les tableaux de commande et de distribution

Grâce à sa configuration de puissance triphasée, sa bobine 230 V AC et ses auxiliaires intégrés, ce contacteur TeSys Deca répond efficacement aux besoins fréquents de commande de moteurs, pompes, ventilateurs, compresseurs ou autres équipements électromécaniques. Il trouve naturellement sa place dans les tableaux électriques, armoires d’automatisme et ensembles de distribution où l’on attend un appareillage clair à sélectionner, simple à câbler et cohérent avec les exigences habituelles du matériel de commande de puissance.
