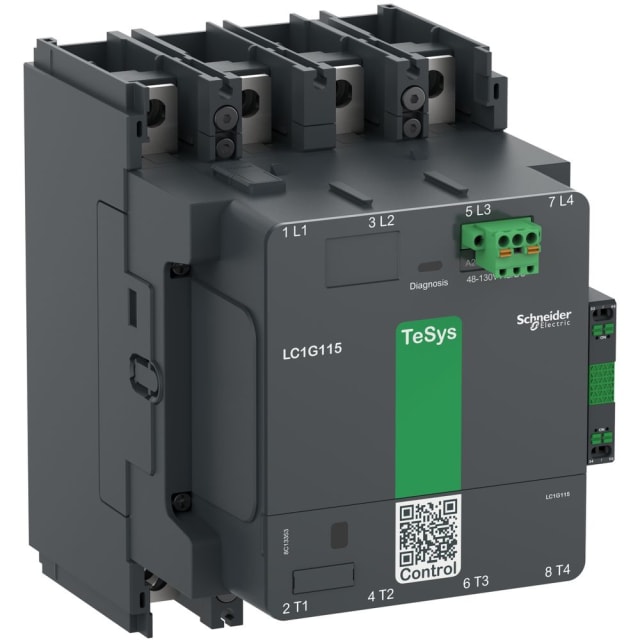

Contacteur 4 pôles 250A bobine 100-250V TeSys LC1G1154KUEN

Contacteur de puissance 4 pôles 250A pour circuits fortement sollicités

Ce contacteur TeSys Giga en version 4 pôles 4NO est conçu pour la commutation de puissance sur des installations exigeantes. Avec un courant assigné de 250 A en AC-1 et une puissance de service de 55 kW à 400 V en AC-3 comme en AC-4, il répond aux besoins de commande de charges importantes dans les armoires et ensembles de distribution électrique. Son architecture 4 pôles à fermeture permet une coupure et une alimentation cohérentes sur plusieurs conducteurs, utile dans les applications de chauffage, de distribution ou de pilotage de charges de puissance.

Bobine large plage 100 à 250 V AC/DC pour une intégration plus souple

La bobine de commande accepte une large plage de tension de 100 à 250 V en courant alternatif 50/60 Hz comme en courant continu. Cette polyvalence facilite le choix du matériel en rénovation comme en conception neuve, tout en limitant les risques d’erreur entre variantes de commande. Pour l’installateur, cela simplifie l’intégration dans des schémas de commande hétérogènes et permet d’adapter plus facilement le contacteur aux contraintes de l’armoire.

Configuration 4NO avec contacts auxiliaires intégrés

Le contacteur dispose de 4 contacts principaux à fermeture et d’aucun contact principal à ouverture. Il intègre également 1 contact auxiliaire NO et 1 contact auxiliaire NC, pratiques pour le retour d’état, l’interverrouillage électrique ou l’intégration dans une chaîne de commande. Cette configuration évite d’ajouter immédiatement des accessoires de base pour certaines fonctions courantes de signalisation ou de pilotage.

Raccordement principal par boulonnage pour fortes sections

Le raccordement du circuit principal s’effectue par connexion boulonnée, une solution adaptée aux intensités élevées et aux conducteurs de forte section. Ce type de liaison convient particulièrement aux tableaux de puissance où la tenue mécanique, la stabilité du serrage et la continuité électrique sont recherchées. Ce contacteur n’est pas destiné à un montage sur rail, ce qui l’oriente vers une implantation sur platine ou panneau dans des coffrets et armoires dimensionnés pour la distribution de puissance.

Format TeSys Giga adapté aux tableaux de puissance

Avec des dimensions de 143 mm de largeur, 193 mm de hauteur et 193 mm de profondeur, ce modèle s’intègre dans les ensembles électriques où l’accessibilité et le passage des câbles doivent être anticipés dès la conception. Son gabarit correspond à un appareil de puissance destiné à des installations sérieuses, avec une présence adaptée aux coffrets techniques, aux armoires de commande moteur et aux tableaux de distribution industrielle.

Utilisation pertinente en commutation AC-1, AC-3 et AC-4

Ce contacteur 4 pôles 250A trouve sa place dans les applications de commutation de charges résistives ou faiblement inductives en AC-1, mais aussi dans des usages de commande plus exigeants avec 55 kW à 400 V en AC-3 et un courant assigné de 115 A en AC-4. Il peut ainsi convenir à des besoins variés selon le type de charge commandée, à condition de respecter précisément le dimensionnement global de l’installation et les conditions d’exploitation définies dans le projet.

Un choix précis pour les besoins de commande en forte intensité

Ce modèle TeSys Giga est particulièrement intéressant lorsqu’il faut combiner forte intensité, commande en tension large plage AC/DC et configuration 4 pôles à fermeture. Il répond aux attentes des professionnels qui recherchent un contacteur de puissance clair à identifier, simple à intégrer dans une armoire et adapté aux circuits où la commande et la distribution demandent un appareil de commutation robuste dans son positionnement technique. C’est une solution cohérente pour les ensembles électriques où la maîtrise de la puissance et la lisibilité du schéma de commande sont essentielles.
