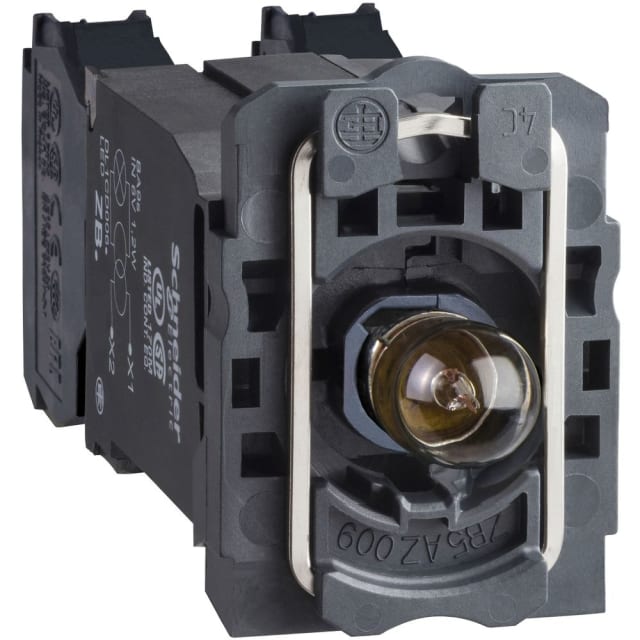

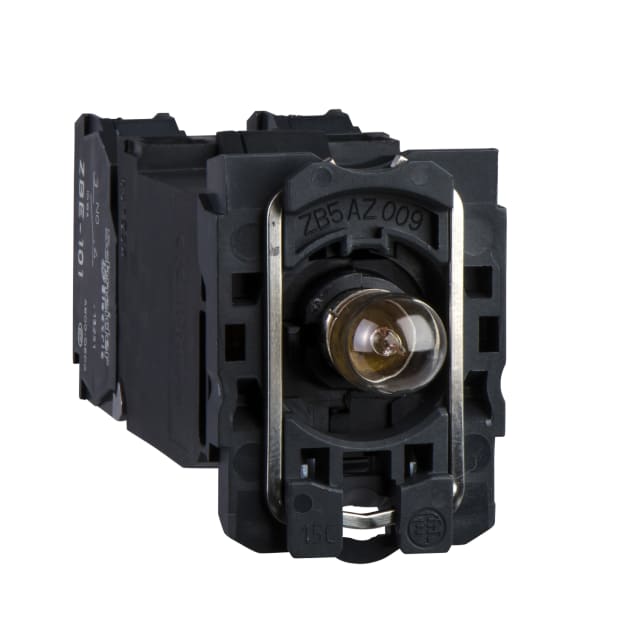

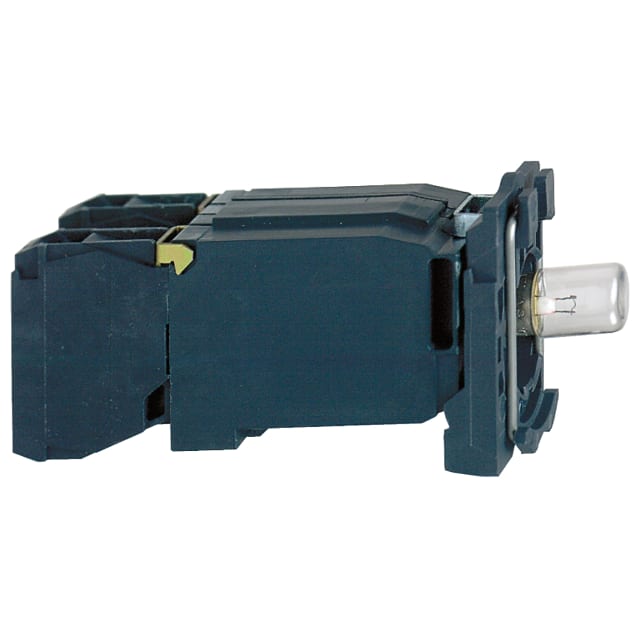

Bloc lumineux pour bouton-poussoir Ø22 BA9s 1NO+1NC ZB5AW035

Bloc lumineux BA9s pour bouton-poussoir Ø22 en gamme Harmony XB5

Ce bloc lumineux pour bouton-poussoir Ø22 est conçu pour les ensembles de commande et de signalisation Harmony XB5. Il s’agit d’un sous-ensemble intégrant à la fois la fonction lumineuse et les contacts, avec une configuration 1NO + 1NC. Cette conception permet d’équiper un organe de commande lumineux de manière compacte, tout en conservant une lecture claire de l’état de commande sur pupitre, armoire ou façade de machine.

Configuration adaptée aux montages lumineux en 110 à 120 V AC

Ce modèle fonctionne en courant alternatif 110 à 120 V à 50/60 Hz. Il est équipé d’une douille BA9s et livré avec une lampe à incandescence, ce qui facilite une mise en œuvre directe sans ajout d’élément lumineux séparé. Le transformateur intégré apporte une solution cohérente pour cette plage de tension et simplifie le choix du composant dans une architecture de commande compatible.

Association commande et signalisation dans un seul ensemble

L’intérêt de ce bloc lumineux réside dans sa capacité à réunir la commande électrique et la signalisation visuelle dans un ensemble unique. Avec 1 contact normalement ouvert et 1 contact normalement fermé, il convient aux fonctions classiques de marche, arrêt, validation ou commande d’état, tout en apportant un repérage lumineux utile sur les postes de conduite. Ce type de configuration est particulièrement apprécié lorsque l’espace disponible derrière la façade doit rester maîtrisé.

Montage frontal pratique pour appareillage Ø22

Prévu pour une fixation frontale, ce bloc lumineux s’intègre dans les compositions de boutons-poussoirs et têtes lumineuses de diamètre 22 mm compatibles avec la série Harmony XB5. Ce mode de montage favorise une installation nette et rationnelle dans les pupitres de commande. En maintenance comme en remplacement, il permet de retrouver rapidement la bonne architecture d’appareillage sans multiplier les pièces distinctes.

Raccordement à vis pour une connexion simple et nette

Le raccordement du circuit auxiliaire s’effectue par bornes à vis. Ce principe de connexion reste très apprécié dans les environnements industriels et tertiaires pour sa lisibilité au câblage et sa facilité d’intervention. Il permet un serrage direct et un repérage clair des conducteurs lors du montage initial, d’une modification de commande ou d’une opération de maintenance sur coffret électrique.

Un choix pertinent pour pupitres, coffrets et interfaces machine

Ce bloc lumineux trouve naturellement sa place dans les armoires de commande, boîtiers opérateur, pupitres techniques et façades d’équipements nécessitant un retour visuel local. La présence de l’éclairage améliore l’identification du point de commande, notamment lorsque plusieurs organes sont regroupés sur une même platine. Pour l’exploitant comme pour l’installateur, cela contribue à une lecture plus immédiate de l’interface sans complexifier le montage.

Caractéristiques utiles à vérifier avant commande

Pour sélectionner la bonne version, il est important de retenir les éléments suivants : douille BA9s, lampe à incandescence fournie, commande en tension AC, plage 110 à 120 V à 50/60 Hz, absence de prérésistance intégrée, absence de diode intégrée, raccordement à vis et fixation frontale. Ce bloc lumineux appartient à la série Harmony XB5, un point essentiel pour assurer la compatibilité avec le bouton-poussoir lumineux Ø22 correspondant et éviter toute confusion avec d’autres variantes d’appareillage.
