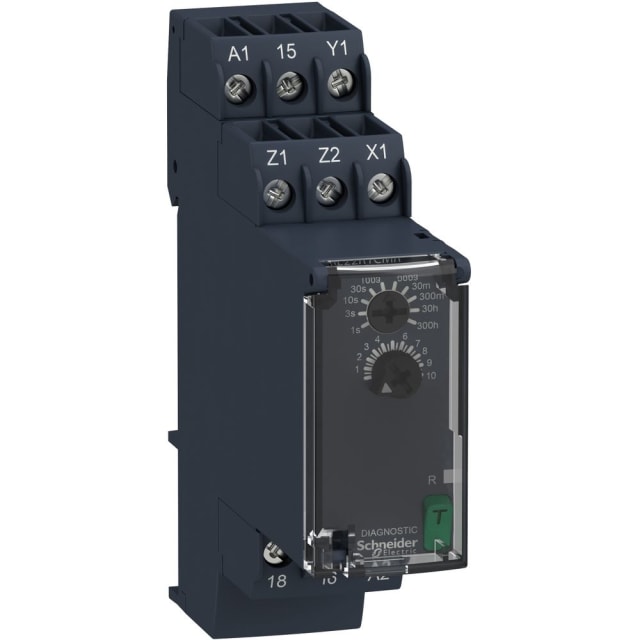

Relais de temporisation marche arrêt 24-240V RE22R1CMR

Relais de temporisation marche arrêt pour commande temporisée en tableau

Ce relais de temporisation marche arrêt Harmony Timer Relays est conçu pour gérer une temporisation sur commande avec une alimentation très large de 24 à 240 V en AC/DC. Il convient particulièrement aux montages en armoire et tableau électrique lorsque l’on recherche une fonction temporisée claire, compacte et facile à intégrer sur rail DIN. Son format modulaire permet de l’utiliser dans de nombreuses applications de commande, d’automatismes simples, de séquencement ou de maintien temporisé.

Fonction temporisée dédiée à la retombée

Ce modèle est prévu pour une fonction retardée à la retombée. Concrètement, la sortie reste active pendant la durée réglée après la coupure de la commande, ce qui le rend adapté aux besoins de temporisation à l’arrêt, de maintien d’un circuit pendant un laps de temps défini ou d’extinction différée. Cette logique de fonctionnement est utile pour la ventilation temporisée, l’arrêt progressif de certains auxiliaires, la gestion d’éclairage technique ou certaines commandes de relais et contacteurs.

Grande souplesse de réglage pour les temporisations courtes comme longues

Le domaine de temporisation s’étend de 0,05 seconde à 1080000 secondes, soit jusqu’à 300 heures. Cette plage très large permet de couvrir aussi bien des besoins de micro-temporisation que des temporisations longues sur processus techniques. Pour l’installateur ou le mainteneur, cela simplifie le choix du matériel lorsqu’une seule référence doit répondre à des usages variés en commande temporisée.

Alimentation universelle 24 à 240 V AC/DC

L’un des points forts de ce relais temporisé est son alimentation de commande universelle en 24 à 240 V, aussi bien en courant alternatif 50/60 Hz qu’en courant continu. Cette polyvalence facilite le remplacement d’un appareil existant ou l’intégration dans des environnements hétérogènes sans multiplier les variantes. Elle apporte aussi plus de souplesse lors de la conception d’un coffret, notamment lorsque les tensions de commande diffèrent selon les équipements pilotés.

Sortie inverseur 8 A pour piloter de nombreux circuits de commande

Le relais dispose d’une sortie inverseur temporisée 1 C/O avec un courant nominal de 8 A. Cette configuration offre une bonne flexibilité de câblage pour commander un circuit d’ouverture ou de fermeture selon la logique recherchée. Elle convient parfaitement au pilotage d’auxiliaires, de bobines de contacteurs, de signalisations ou d’autres organes de commande nécessitant une commutation temporisée fiable et lisible dans le schéma électrique.

Format modulaire étroit pour rail DIN et câblage à vis

Avec une largeur de 22,5 mm, une hauteur de 90 mm et une profondeur de 73 mm, ce relais de temporisation trouve facilement sa place dans les tableaux où l’encombrement doit rester maîtrisé. Il est adapté au montage sur profilé chapeau, ce qui facilite son intégration dans les coffrets modulaires et armoires de distribution ou de contrôle. Le raccordement à vis est apprécié pour sa simplicité de mise en œuvre, sa tenue mécanique et son usage courant en environnement tertiaire et industriel.

Un choix pertinent pour les automatismes et commandes électriques

Ce relais temporisé marche arrêt de la gamme Harmony Timer Relays répond aux besoins des professionnels qui recherchent une temporisation de coupure simple à exploiter, avec alimentation étendue et sortie inverseur. Il constitue une solution adaptée pour les circuits de commande nécessitant un maintien temporisé après disparition du signal, tout en conservant un format compact et une lecture fonctionnelle claire lors de l’installation, du repérage et de la maintenance.
