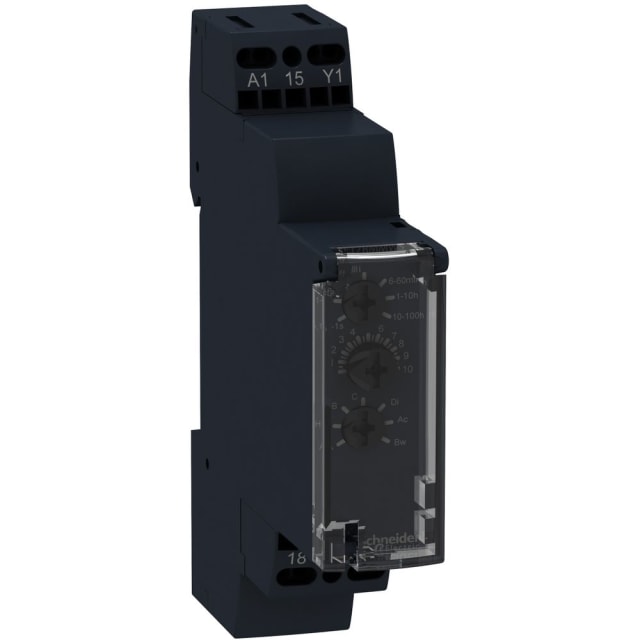

Relais temporisé 8 fonctions 12-240 V 1 s-100 h RE17RMMW

Relais temporisé multifonction pour pilotage modulaire en tableau

Ce relais temporisé multifonction au format modulaire est conçu pour gérer des séquences de commande simples et efficaces dans un tableau électrique. Son encombrement réduit de 17,5 mm permet une intégration propre sur rail DIN, tout en apportant une vraie souplesse de paramétrage pour les automatismes, la gestion d’éclairage, les auxiliaires de ventilation, les commandes de pompes ou les temporisations d’équipements techniques. Son alimentation large en 12 à 240 V AC/DC facilite le choix du produit lorsqu’un même chantier comporte plusieurs tensions de commande.

8 fonctions de temporisation pour couvrir les besoins courants d’automatisme

Ce modèle réunit 8 fonctions de temporisation utiles pour les installations de commande et de distribution : retard à l’enclenchement, retard à la retombée, fonction intervalle, passage à l’enclenchement, passage au déclenchement, clignotement commençant par impulsion, clignotement commençant par pause et fonction étoile/triangle. Cette polyvalence permet d’utiliser un seul relais temporisé dans de nombreux scénarios sans multiplier les références. C’est un choix particulièrement pertinent pour les armoires où l’on recherche un produit adaptable aux besoins de maintenance, de rénovation ou d’évolution d’installation.

Plage de temporisation étendue de 1 seconde à 100 heures

La plage de réglage couvre un spectre très large, de 1 seconde à 100 heures, avec un domaine technique de temporisation de 0,1 à 360000 secondes. Cette amplitude permet aussi bien de gérer des cycles courts que des séquences longues, selon l’application visée. Pour l’installateur comme pour l’exploitant, cela apporte un réglage précis des délais de commutation sans recourir à une solution plus complexe. Le relais convient ainsi aux commandes temporisées ponctuelles comme aux automatismes nécessitant un maintien ou un décalage important dans le temps.

Alimentation universelle AC/DC pour simplifier le dimensionnement

L’appareil accepte une tension de commande en courant alternatif de 12 à 240 V à 50/60 Hz ainsi qu’une tension de commande en courant continu de 24 à 240 V. Cette compatibilité étendue limite les risques d’erreur au moment du choix et simplifie la standardisation du matériel dans les coffrets. Dans les environnements techniques où plusieurs circuits coexistent, cette alimentation universelle évite de devoir stocker plusieurs relais temporisés pour des tensions différentes.

Sortie inverseur 8 A pour les circuits de commande usuels

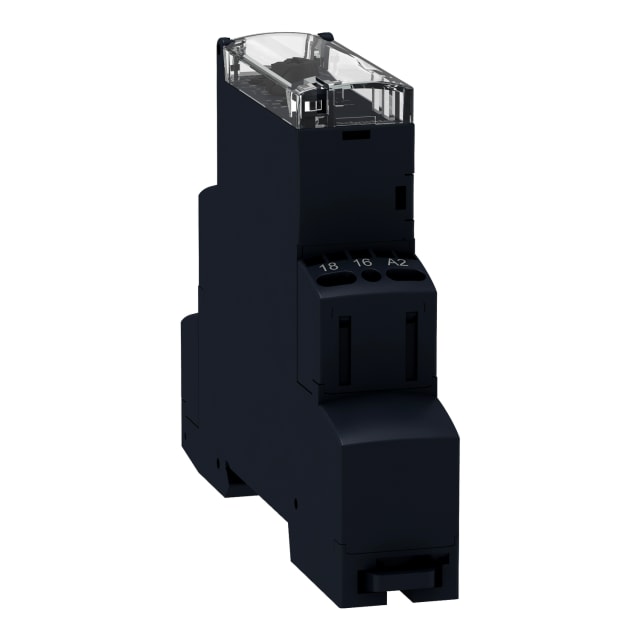

Le relais dispose d’une sortie inverseur 1 contact avec un courant nominal de 8 A, adaptée aux circuits de commande et aux besoins de commutation les plus courants en automatisme câblé. Cette configuration permet de piloter facilement un organe de commande, un relais auxiliaire ou un équipement nécessitant une logique de commutation simple. Le raccordement à vis apporte une connexion claire et pratique dans les tableaux, notamment lors des opérations de câblage, de reprise ou de maintenance.

Montage rail DIN et format étroit pour coffrets compacts

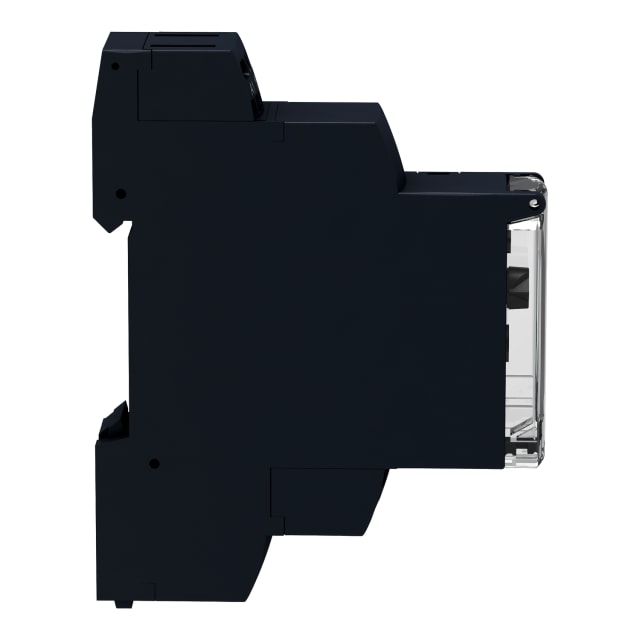

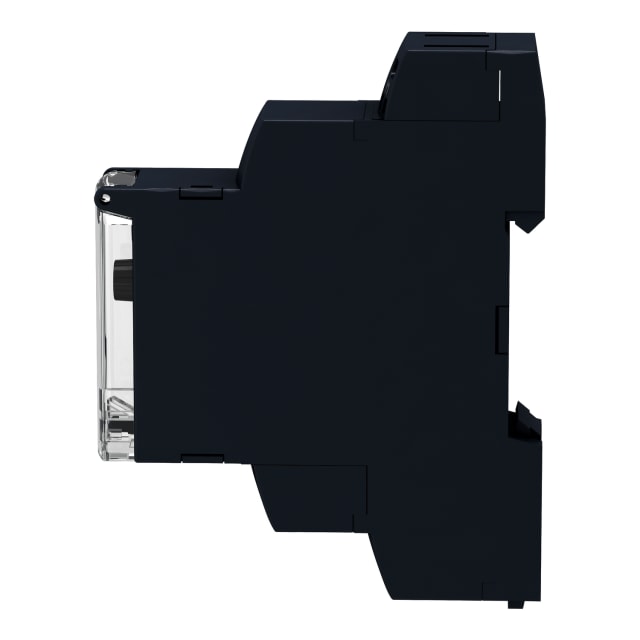

Prévu pour un montage sur profilé chapeau, ce relais temporisé trouve naturellement sa place dans les tableaux de protection et de distribution. Son format compact de 90 mm de hauteur, 72 mm de profondeur et 17,5 mm de largeur favorise l’implantation dans les coffrets où l’espace disponible est compté. Ce gabarit modulaire est particulièrement intéressant pour conserver une organisation propre du rail DIN tout en ajoutant une fonction de temporisation sans alourdir l’architecture du tableau.

Une solution adaptée aux installations de commande câblée

Ce relais temporisé s’adresse aux professionnels recherchant une solution modulaire pour temporiser une action, séquencer un fonctionnement ou introduire un délai dans une logique de commande. Il est bien adapté aux applications où l’on souhaite conserver une architecture simple, lisible et directement intégrable en façade de tableau. Grâce à sa polyvalence fonctionnelle, sa large compatibilité d’alimentation et son format étroit, il constitue un composant efficace pour compléter une installation électrique technique avec une temporisation claire et facile à exploiter.
