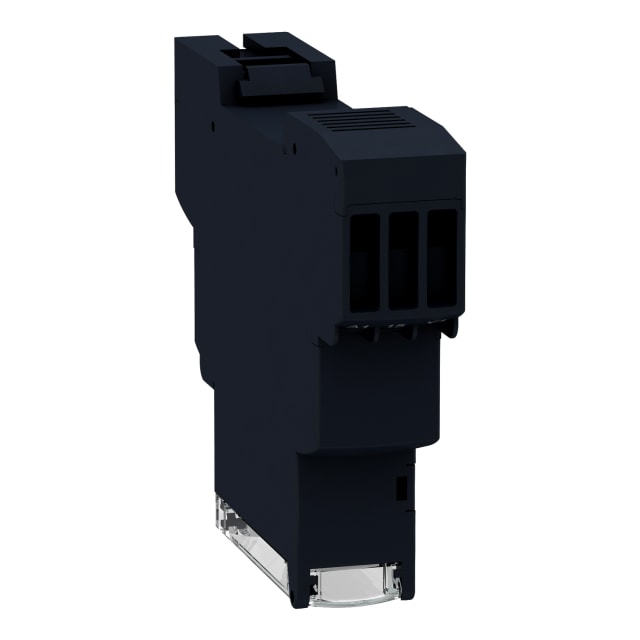

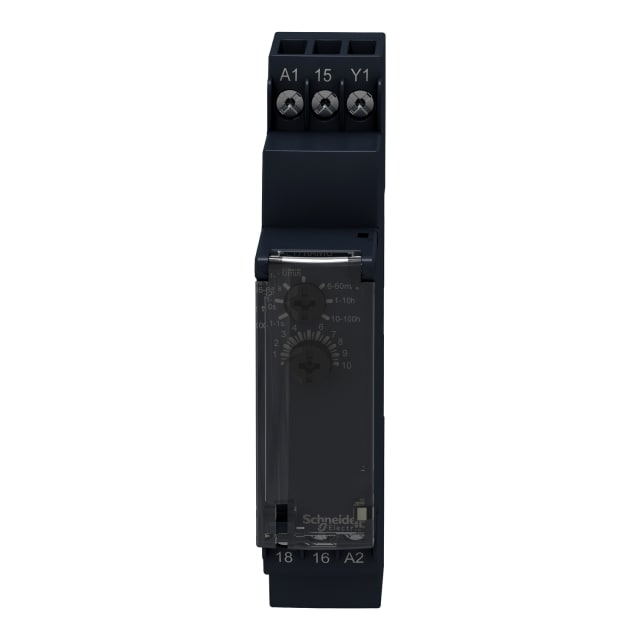

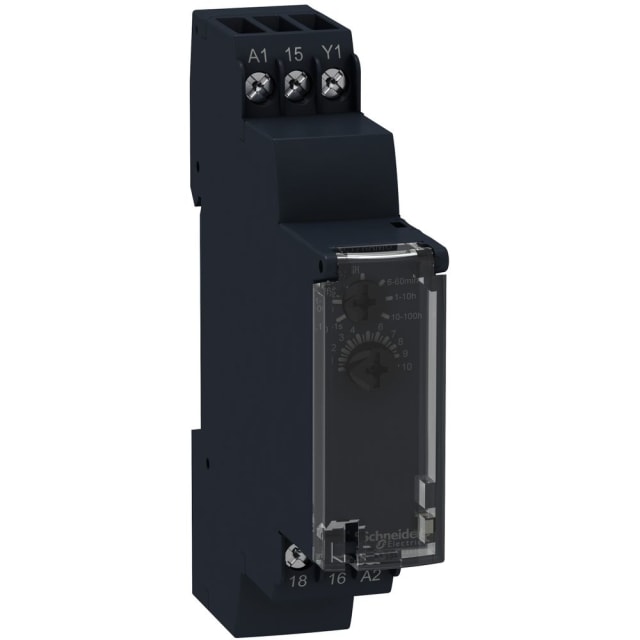

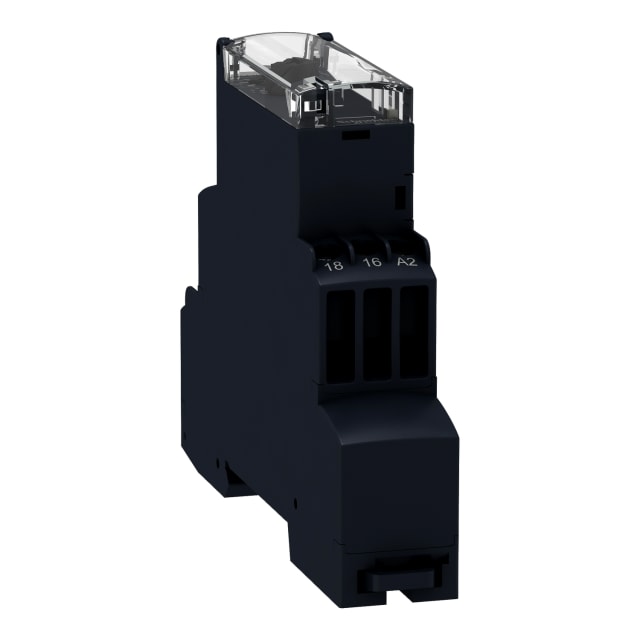

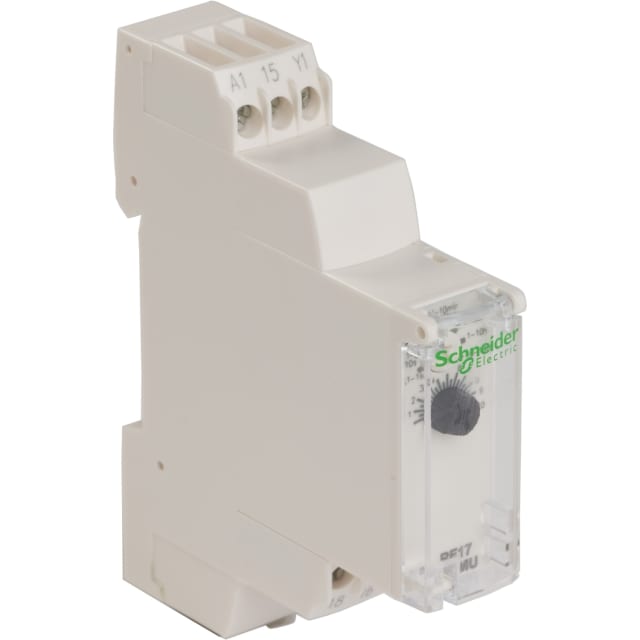

Relais temporisé marche 1 s à 100 h 24-240 V RE17RAMU

Relais temporisé marche pour temporisation à l’enclenchement en format modulaire

Le relais temporisé marche RE17RAMU est conçu pour réaliser une temporisation à l’enclenchement dans les tableaux et armoires électriques. À la mise sous tension, le temps commence à s’écouler puis le relais commute en fin de temporisation. Ce fonctionnement est particulièrement adapté aux séquences de démarrage, aux mises en route différées d’équipements, à la gestion d’ordres retardés ou à l’intégration dans des logiques câblées sans automate.

Plage de réglage étendue de 0,1 seconde à 100 heures

Ce relais temporisé couvre une plage de temporisation très large, de 0,1 s à 360000 s, soit jusqu’à 100 h. Cette amplitude permet d’utiliser un seul appareil sur des besoins très différents, depuis une temporisation courte sur commande auxiliaire jusqu’à un retard long sur process, ventilation, circulation, signalisation ou automatismes de bâtiment. Le réglage se fait de manière simple et précise, ce qui facilite l’ajustement directement en façade lors de la mise en service.

Alimentation étendue 24 à 240 V et commande AC/DC

Le RE17RAMU accepte une alimentation de commande étendue de 24 à 240 V en courant alternatif 50/60 Hz, avec compatibilité 24 V en courant continu. Cette polyvalence simplifie le choix du matériel en maintenance comme en installation neuve, car le relais peut s’intégrer dans de nombreuses architectures de commande sans multiplier les variantes. Pour l’installateur, c’est un vrai avantage lorsqu’il faut harmoniser les références dans un coffret ou intervenir sur des environnements techniques hétérogènes.

1 contact inverseur 8 A pour piloter les circuits de commande

Ce modèle dispose d’un contact inverseur instantané de type 1 CO avec un courant nominal de 8 A. Il convient pour le pilotage de circuits de commande, relais intermédiaires, contacteurs, signalisation ou fonctions auxiliaires nécessitant une commutation temporisée. La présence d’un inverseur apporte une bonne souplesse de câblage selon la logique recherchée, avec une exploitation simple dans les montages classiques d’automatisme modulaire.

Encombrement réduit pour tableau modulaire sur rail DIN

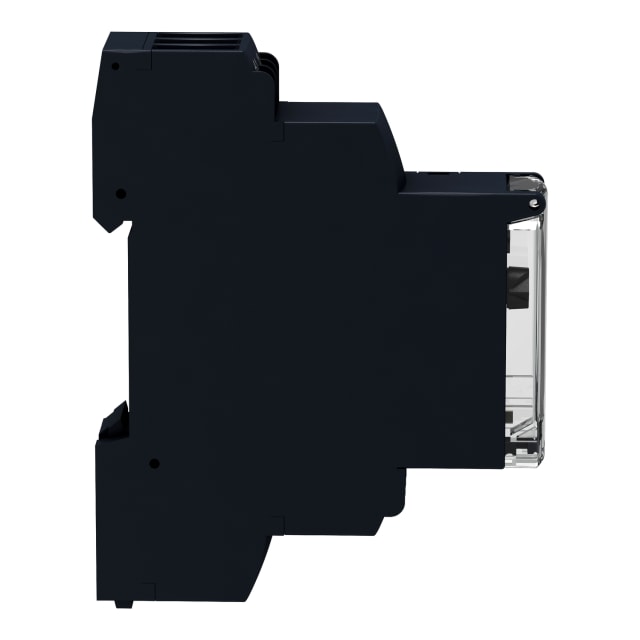

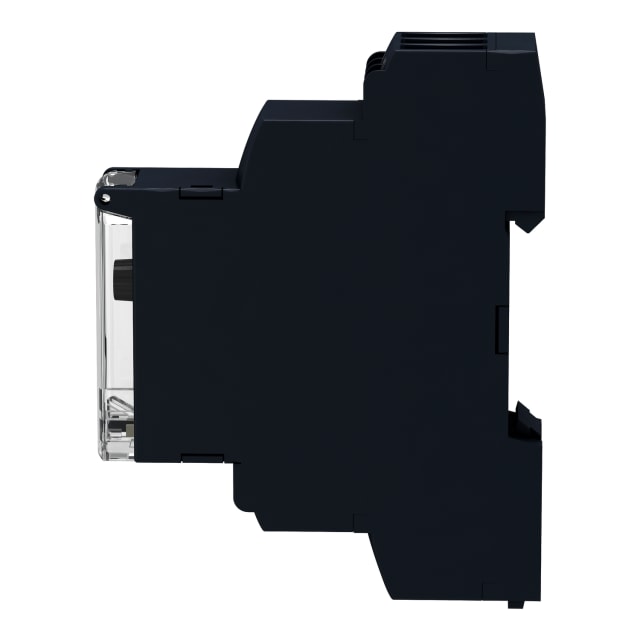

Avec une largeur de seulement 17,5 mm, une hauteur de 90 mm et une profondeur de 72 mm, ce relais temporisé s’intègre facilement dans les tableaux où la place disponible est comptée. Il est adapté au montage sur profilé chapeau et au montage en face avant, ce qui facilite son implantation dans les coffrets modulaires. Son format étroit permet d’ajouter une fonction de temporisation sans pénaliser l’occupation du rail, un point essentiel dans les rénovations et extensions de tableaux.

Raccordement à vis pratique pour le câblage et la maintenance

Le raccordement électrique à vis répond aux habitudes de câblage en environnement tertiaire et industriel. Il permet une connexion claire et accessible, appréciée lors de l’installation initiale comme pendant les opérations de contrôle ou de remplacement. Ce type de borne convient bien aux intégrateurs et électriciens recherchant un appareillage modulaire facile à repérer, à serrer et à reprendre dans le temps.

Fonction dédiée à la temporisation marche sans options inutiles

Le RE17RAMU est pensé pour une fonction précise : la temporisation à l’enclenchement. Il ne multiplie pas les fonctions annexes non nécessaires lorsque l’application demande uniquement un retard au démarrage. Cette approche rend le produit pertinent pour les schémas simples, lisibles et rapides à maintenir. Il constitue ainsi un bon choix pour les installations où l’on souhaite une fonction de tempo claire, directement exploitable et sans complexité supplémentaire.

Une solution adaptée aux commandes modulaires en coffret

Grâce à son indice de protection IP20, à son format modulaire et à sa configuration 1 contact inverseur, ce relais temporisé trouve naturellement sa place dans les tableaux de distribution, coffrets de commande et ensembles modulaires. Il convient pour retarder l’activation d’un circuit après alimentation, séquencer une commande ou temporiser une action dans une installation électrique structurée. Pour l’achat, c’est une référence cohérente lorsque l’objectif est d’ajouter une temporisation marche compacte, lisible et facile à intégrer.
