Relais temporisé marche 1 s à 100 h 24-240 V RE17LAMW

Relais temporisé marche compact pour temporisation à l’enclenchement

Le relais temporisé marche RE17LAMW est conçu pour réaliser une fonction de retard à l’enclenchement dans les circuits de commande et d’automatisme. Il permet de différer l’activation d’une sortie après alimentation, avec une plage de réglage très large allant de 0,1 seconde à 100 heures. Ce format modulaire fin répond parfaitement aux besoins des tableaux électriques où chaque module compte, tout en facilitant l’intégration dans des armoires de commande, coffrets de distribution ou ensembles modulaires sur rail DIN.

Plage de temporisation étendue pour réglages précis

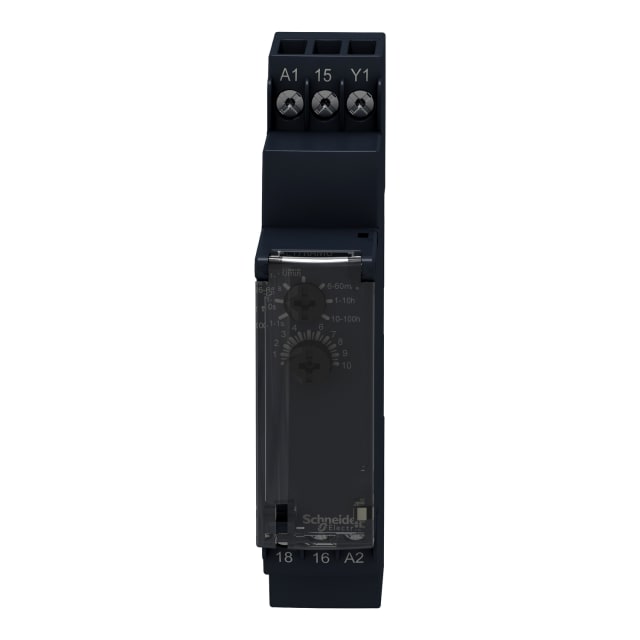

Avec son domaine de temporisation de 0,1 à 360000 secondes, ce relais temporisé couvre aussi bien les séquences très courtes que les temporisations longues. Il convient pour la gestion de démarrages différés, l’enclenchement séquencé d’équipements, certaines logiques de commande simples ou le décalage de mise sous tension d’un circuit auxiliaire. Le réglage s’effectue de manière simple et lisible, ce qui permet d’adapter rapidement le temps de marche selon l’application sans recourir à une logique programmable plus complexe.

Alimentation universelle AC/DC 24 à 240 V

Ce modèle accepte une tension d’alimentation de commande de 24 à 240 V en courant alternatif comme en courant continu. Cette large compatibilité est particulièrement intéressante pour les installations mixtes, les opérations de maintenance et les remplacements en rénovation, car elle limite les contraintes de sélection selon la tension disponible dans le tableau. L’appareil fonctionne en AC 50 Hz, AC 60 Hz et DC, ce qui en fait une solution souple pour de nombreux environnements de commande.

Sortie statique adaptée aux fonctions de commande

Le RE17LAMW intègre une sortie statique avec un courant nominal indiqué à 8 A dans les données fournies, tandis que la documentation produit couramment diffusée pour cette référence met en avant une sortie statique de 0,7 A. Pour un projet exigeant, il est donc recommandé de vérifier la charge exacte à piloter dans votre schéma avant validation. Dans tous les cas, ce relais temporisé est destiné à une logique de commande temporisée à fonction unique, et non à une gestion multifonction, ce qui simplifie son usage lorsque l’objectif est une temporisation marche claire et dédiée.

Format étroit 17,5 mm pour tableaux et coffrets modulaires

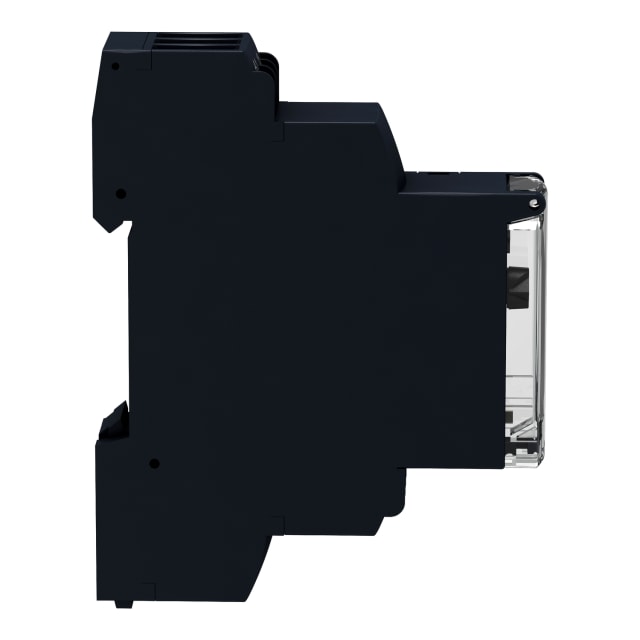

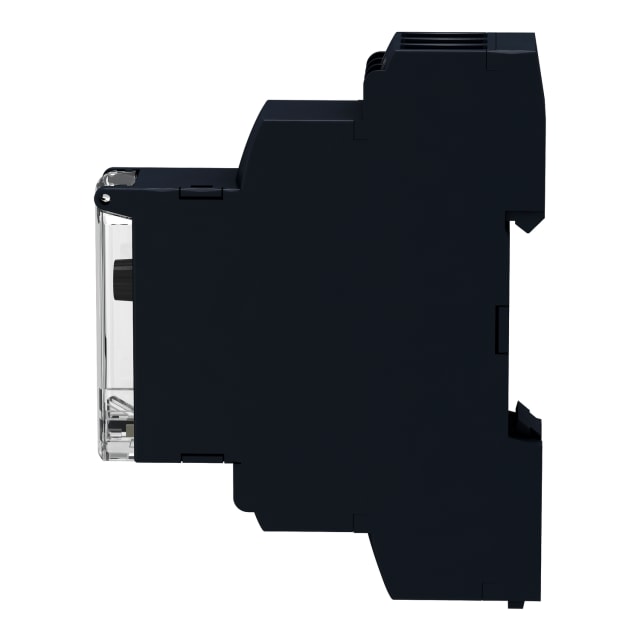

Sa largeur de 17,5 mm permet une implantation particulièrement efficace dans les tableaux électriques. Ce gabarit étroit, proche de l’encombrement d’un appareil modulaire unipolaire, facilite l’optimisation de l’espace disponible sur rail DIN sans sacrifier la fonctionnalité de temporisation. Avec une hauteur de 90 mm et une profondeur de 72 mm, il s’intègre facilement dans de nombreuses configurations de coffrets, notamment lorsque la densité d’appareillage est élevée.

Montage rail DIN et raccordement à vis pour une intégration simple

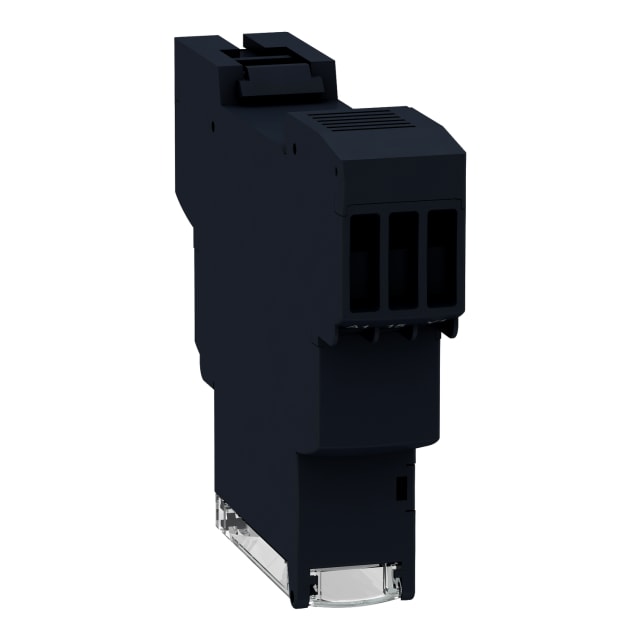

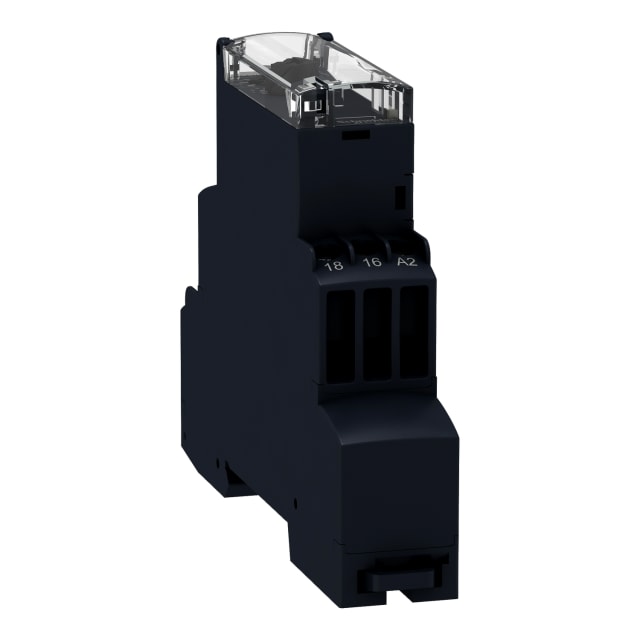

Le relais est prévu pour un montage sur profilé chapeau, ce qui le rend adapté aux installations modulaires standards. Son raccordement électrique à vis répond aux habitudes de câblage en environnement tertiaire et industriel léger, avec une mise en œuvre directe et une bonne lisibilité lors du repérage des conducteurs. Cette conception en fait un choix pertinent pour les armoires de commande, les extensions de tableaux existants ou les remplacements d’appareils temporisés dans des ensembles déjà câblés.

Utilisation pertinente en commande différée d’équipements

Ce relais temporisé marche 1 s à 100 h est particulièrement adapté lorsque l’on souhaite retarder l’alimentation d’un organe de commande, d’un auxiliaire, d’un signal ou d’un équipement piloté selon une séquence précise. Il peut être retenu pour des logiques de ventilation, d’éclairage technique, de commande de contacteurs, de séquencement simple ou de temporisation d’activation dans un coffret modulaire. Sa fonction unique évite les réglages inutiles et aide à sécuriser le choix lorsque l’application exige uniquement un retard à l’enclenchement.

Protection et intégration en environnement de tableau électrique

Avec un indice de protection IP20, ce relais est destiné à être installé dans une enveloppe adaptée, comme un tableau ou un coffret électrique. Son exécution modulaire et sa conception pour appareillage sur rail DIN en font une solution cohérente pour les ensembles de distribution et de commande où l’on recherche une temporisation compacte, lisible et facile à intégrer. Pour l’installateur comme pour l’exploitant, il apporte une réponse claire aux besoins de temporisation marche dans un encombrement réduit.
