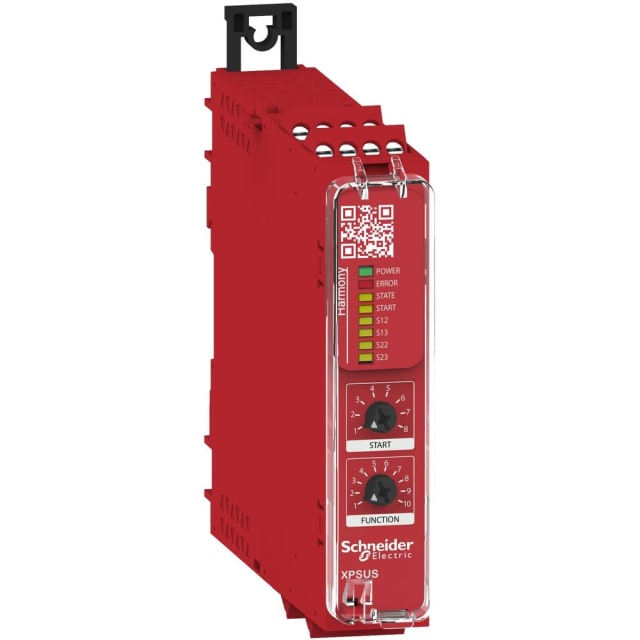

Relais de sécurité Preventa Cat. 4 24V AC/DC XPSUS12AP

Relais de sécurité Preventa Cat. 4 pour fonctions d’arrêt et de surveillance machine

Le relais de sécurité Preventa Cat. 4 XPSUS12AP est conçu pour intégrer les fonctions de sécurité essentielles sur machine industrielle en alimentation 24 V AC/DC. Ce modèle de la gamme Harmony XPS convient à la surveillance de circuits d’arrêt d’urgence, de commutateurs de position, de commutateurs magnétiques, de détecteurs de proximité ainsi que d’équipements de protection optoélectroniques. Sa configuration à deux canaux permet une architecture adaptée aux applications où la cohérence des voies de sécurité doit être contrôlée avec précision.

Architecture de sécurité élevée pour les applications exigeantes

Ce relais de sécurité répond à un niveau de sécurité élevé avec catégorie 4, niveau de performance e selon EN ISO 13849-1 et SIL 3 selon IEC 61508. Il est prévu pour les arrêts de catégorie 0 selon IEC 60204, ce qui le rend pertinent lorsque la coupure immédiate d’un mouvement dangereux est requise. Cette combinaison en fait une solution adaptée aux circuits de sécurité machine nécessitant une gestion claire de l’arrêt et du redémarrage dans un environnement industriel automatisé.

Configuration à deux canaux avec 2 sorties de sécurité instantanées

Le XPSUS12AP dispose d’une évaluation des entrées à deux canaux et de 2 sorties de sécurité non temporisées à contacts. Il intègre également une entrée de départ ainsi qu’un circuit de réaction, utiles pour mettre en œuvre un contrôle de réarmement cohérent et la surveillance des organes externes. L’absence de temporisation à la retombée permet d’obtenir une réponse directe de la chaîne de sécurité, ce qui convient aux fonctions où l’arrêt doit intervenir sans délai ajouté.

Adapté à plusieurs dispositifs de détection et de protection

Ce relais de sécurité est pensé pour centraliser plusieurs logiques de surveillance sur machine. Il peut être utilisé avec des boutons d’arrêt d’urgence, des interrupteurs de porte ou de capot, des détecteurs magnétiques, des commutateurs de position, des capteurs de proximité et des équipements de protection optoélectroniques. En revanche, il n’est pas destiné au muting, à la surveillance de vannes ni aux capteurs tactiles. Ce positionnement fonctionnel aide à sélectionner le bon module sans confusion lors de la conception d’une chaîne de sécurité.

Alimentation 24 V AC/DC et raccordement simple en armoire

Le relais fonctionne en 24 V, aussi bien en courant alternatif 50/60 Hz qu’en courant continu, ce qui facilite son intégration dans des armoires de commande standardisées. Son raccordement électrique à vis reste particulièrement apprécié pour les installations industrielles recherchant un câblage net et lisible. Les bornes amovibles simplifient les opérations de montage, de remplacement et de maintenance. Avec une largeur de 22,5 mm, il s’intègre facilement sur barre profilée tout en limitant l’encombrement dans le coffret.

Format compact pour tableaux et coffrets industriels

Avec des dimensions de 22,5 mm de large, 100 mm de haut et 120 mm de profondeur, ce module se destine aux tableaux de commande où chaque emplacement compte. Son montage sur rail permet une implantation ordonnée aux côtés d’autres appareillages de sécurité et d’automatisme. Sa consommation de puissance de 1,1 W contribue à une intégration maîtrisée dans les ensembles de commande alimentés en 24 V.

Un choix pertinent pour sécuriser les mouvements autorisés sous contrôle

La désignation produit indique une version Preventa Cat. 4 avec fonctions associées à deux blocs de logique de sécurité et à une autorisation de mouvement. Ce type de relais est particulièrement intéressant dans les machines où certaines phases doivent rester autorisées uniquement sous contrôle strict de la chaîne de sécurité. Il constitue ainsi une solution adaptée aux constructeurs, intégrateurs et mainteneurs recherchant un relais de sécurité compact, lisible au câblage et clairement orienté vers les fonctions de surveillance machine en 24 V AC/DC.
