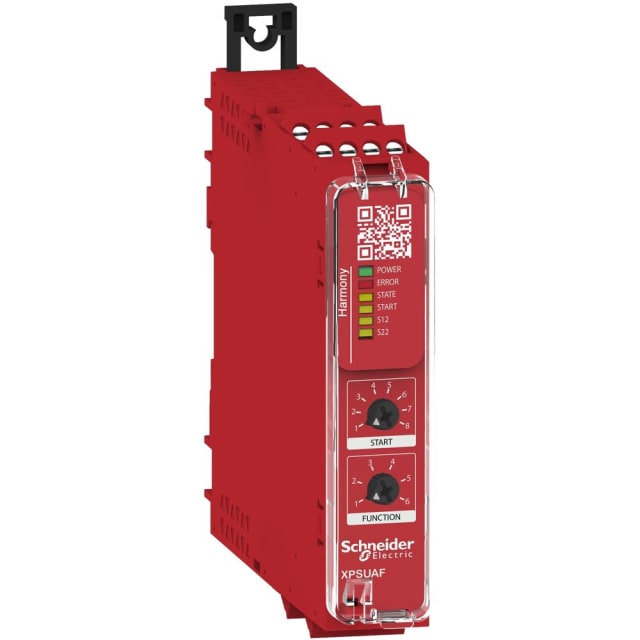

Relais de sécurité Preventa Cat. 4 24V AC/DC XPSUAF13AP

Relais de sécurité Preventa Cat. 4 pour fonctions d’arrêt d’urgence et de surveillance machine

Ce relais de sécurité Preventa Cat. 4 en 24 V AC/DC est conçu pour la surveillance des fonctions de sécurité sur machine, avec une architecture adaptée aux applications où l’arrêt immédiat doit être assuré sans temporisation. Il convient particulièrement au contrôle des circuits d’arrêt d’urgence, des protecteurs mobiles, des barrières immatérielles et de plusieurs technologies de capteurs de sécurité. Son format compact en fait une solution pertinente pour les armoires industrielles où la place disponible doit être optimisée sans compromettre la lisibilité du câblage.

Configuration à deux canaux pour une surveillance de sécurité exigeante

Le module travaille avec une évaluation des entrées à deux canaux, ce qui permet une surveillance cohérente des dispositifs de sécurité redondants. Il prend en charge les contacts mécaniques antivalents, les paires NC, les entrées de type PNP ainsi que les équipements de protection électrosensibles. Cette polyvalence facilite son intégration sur des machines utilisant des boutons d’arrêt d’urgence à 2 contacts NC, des interrupteurs de position, des capteurs magnétiques, des détecteurs de proximité ou encore des barrières immatérielles.

Niveau de sécurité élevé pour les circuits critiques

Ce relais de sécurité est prévu pour les fonctions nécessitant un niveau de sécurité avancé, avec un niveau de performance pouvant atteindre PL e selon l’EN ISO 13849-1 et SIL 3 selon l’IEC 61508. Il s’inscrit dans une logique de sécurité machine de catégorie 4 et de catégorie d’arrêt 0 selon l’IEC 60204. Concrètement, il est destiné aux applications où l’énergie doit être coupée sans délai dès qu’un défaut ou une demande d’arrêt est détecté, ce qui répond aux besoins des machines industrielles avec zones d’accès protégées ou organes dangereux en mouvement.

Trois sorties de sécurité instantanées pour la coupure des actionneurs

Le relais dispose de 3 sorties de sécurité instantanées à contacts, sans temporisation à la retombée. Cette configuration est adaptée pour piloter directement des contacteurs, relais intermédiaires ou chaînes de coupure liées à la sécurité. L’absence de sorties retardées oriente clairement ce modèle vers les fonctions d’arrêt immédiat, avec une logique simple à exploiter pour la mise en sécurité rapide d’un équipement. Il intègre également un circuit de réaction et une entrée de démarrage, utiles pour construire une chaîne de contrôle cohérente lors du redémarrage de l’installation.

Alimentation 24 V AC/DC et démarrage adapté aux automatismes industriels

Ce modèle fonctionne en 24 V, aussi bien en courant alternatif 50/60 Hz qu’en courant continu selon la configuration de l’installation. Cette souplesse est intéressante pour les intégrateurs et mainteneurs qui travaillent sur des armoires mixtes ou sur des standards machine déjà établis. Sa faible consommation contribue à une intégration maîtrisée dans les circuits de commande. Le module est adapté aux logiques de démarrage et de réarmement de sécurité couramment rencontrées en environnement industriel, tout en restant orienté vers des architectures de commande lisibles et rationnelles.

Raccordement à vis, bornes amovibles et montage simple en coffret

Le raccordement électrique à vis répond aux attentes des professionnels recherchant une connexion franche et facilement contrôlable lors de l’installation ou de la maintenance. Les bornes amovibles apportent un vrai confort pour le câblage en atelier, les opérations de remplacement et les interventions sur armoire. Le relais est prévu pour un montage sur barre profilée, ce qui facilite son intégration dans un coffret industriel standard. Avec une largeur de 22,5 mm, il limite l’encombrement tout en conservant une implantation claire des connexions.

Une solution pertinente pour sécuriser plusieurs types de dispositifs de protection

Ce relais de sécurité Preventa s’adresse aux professionnels qui doivent centraliser la surveillance de différents organes de sécurité sur machine dans un seul module spécialisé. Il est particulièrement indiqué pour les applications de surveillance de commutateurs de position, de circuits d’arrêt d’urgence, d’interrupteurs magnétiques, de détecteurs de proximité et d’équipements de protection optoélectroniques. Pour un besoin de sécurité machine en 24 V avec sorties instantanées, double canal, encombrement réduit et câblage à vis, ce modèle constitue un choix technique précis et cohérent dans une armoire de commande industrielle.
