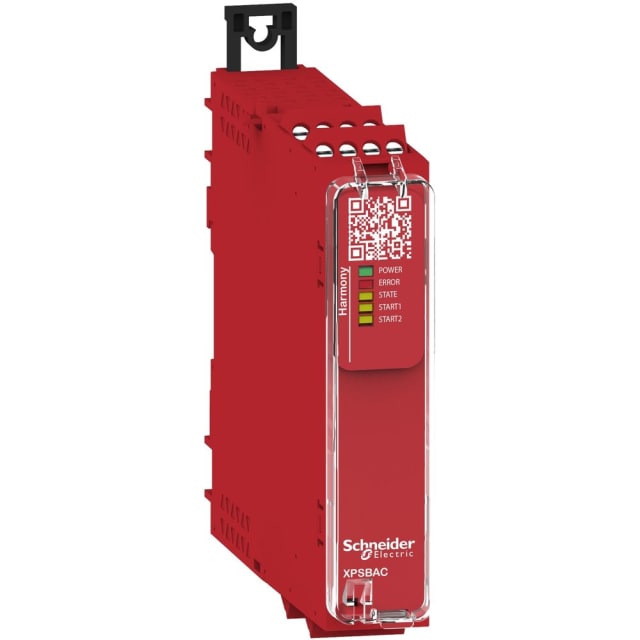

Relais de sécurité arrêt d’urgence 24V XPSBAC14AP

Relais de sécurité arrêt d’urgence 24 V pour circuits machine essentiels

Le relais de sécurité arrêt d’urgence 24 V XPSBAC14AP est conçu pour la surveillance des fonctions d’arrêt d’urgence et de protecteur mobile sur machine. Issu de la gamme Harmony XPS, ce module de sécurité de base répond aux architectures de commande où l’objectif est d’assurer une coupure sûre lors d’une demande d’arrêt, avec une logique adaptée aux applications industrielles de protection opérateur et de sécurisation d’accès.

Surveillance à deux canaux pour bouton d’arrêt d’urgence ou contact de porte

Ce modèle assure une évaluation des entrées à deux canaux, particulièrement adaptée au contrôle d’un bouton d’arrêt d’urgence à contacts NF ou d’un interrupteur de position de protecteur. Cette conception permet de gérer des circuits de sécurité redondants et de s’intégrer dans des schémas de commande nécessitant une détection cohérente des deux voies. Il convient donc aux machines où la surveillance de l’arrêt d’urgence et des capots de protection fait partie des fonctions de sécurité prioritaires.

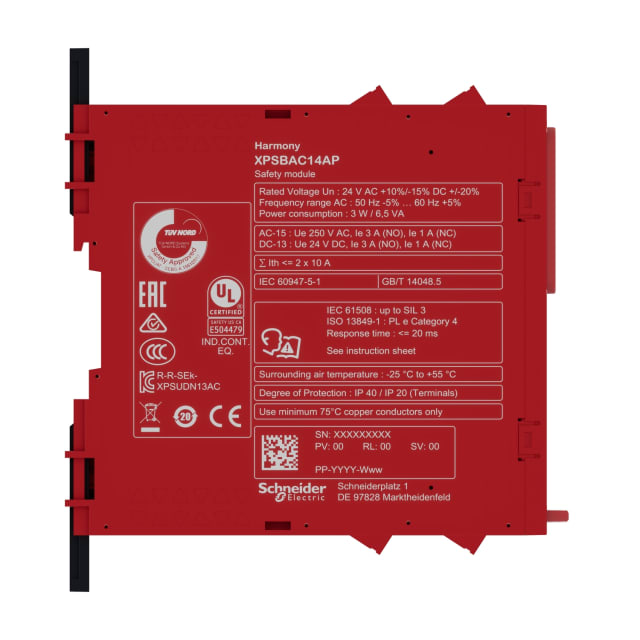

Niveau de sécurité élevé pour les applications de protection machine

Le XPSBAC14AP est positionné pour les applications exigeant un niveau de performance élevé, avec un niveau e selon EN ISO 13849-1, un SIL 3 selon IEC 61508 et une catégorie d’arrêt 0 selon IEC 60204. Il s’adresse ainsi aux installations où l’arrêt doit provoquer une suppression immédiate de l’énergie de commande. Ce relais constitue une solution pertinente pour les circuits de sécurité machine qui demandent une logique simple, directe et clairement orientée vers la coupure instantanée.

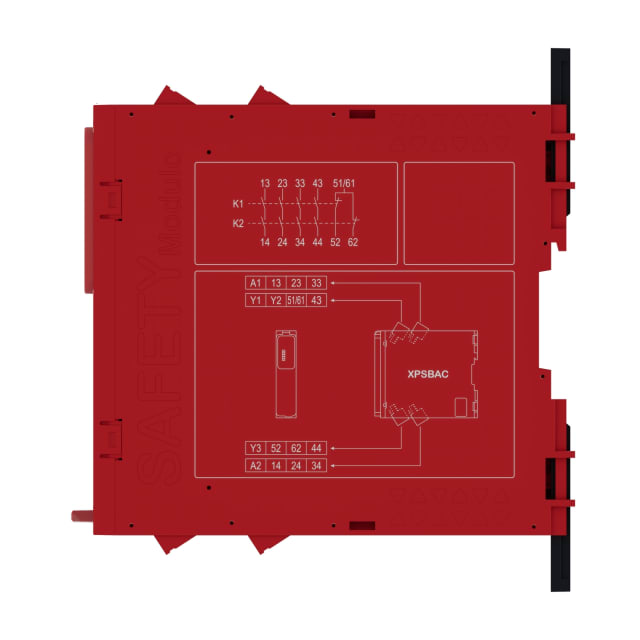

Cinq sorties de sécurité instantanées pour piloter les organes de coupure

Le module dispose de 5 sorties de sécurité non retardées à contacts, sans temporisation à la retombée. Cette configuration est adaptée au pilotage d’organes de coupure, de relais intermédiaires ou de contacteurs dans des chaînes de sécurité nécessitant une réaction immédiate. L’absence de sorties temporisées ou de muting en fait un relais particulièrement indiqué pour les fonctions de sécurité franches, sans logique additionnelle de temporisation ou de neutralisation.

Alimentation 24 V AC/DC et intégration simple dans les armoires

Alimenté en 24 V, en courant continu comme en courant alternatif 50/60 Hz, ce relais de sécurité s’intègre facilement dans les environnements de commande machine courants. Son raccordement à vis convient aux installations recherchant un câblage net et robuste, tandis que ses bornes amovibles facilitent les opérations de mise en œuvre et d’intervention. La présence d’une entrée de départ et d’un circuit de réaction permet également de l’insérer dans une architecture de réarmement et de contrôle de retour adaptée aux exigences de sécurité.

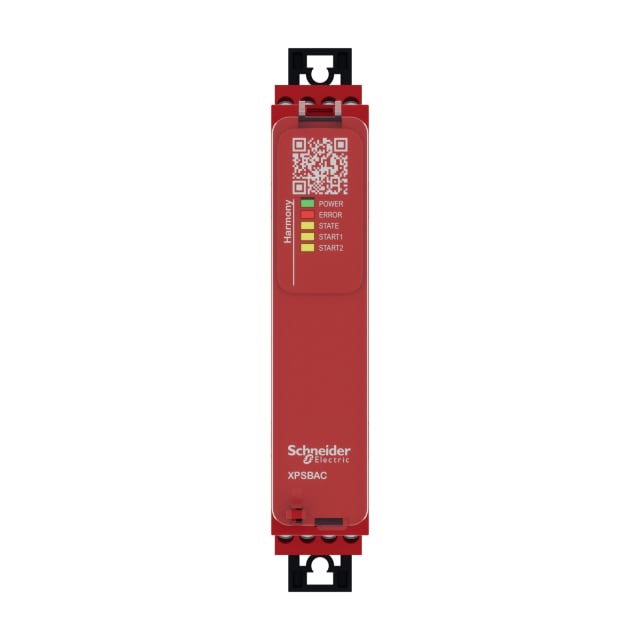

Format compact sur rail DIN pour coffrets et armoires industrielles

Avec une largeur de 22,5 mm, une hauteur de 100 mm et une profondeur de 120 mm, ce relais Harmony XPS prend peu de place dans l’armoire tout en conservant une connectique lisible. Son montage sur barre profilée permet une implantation rationnelle dans les coffrets de commande, notamment lorsque plusieurs modules doivent cohabiter avec protections, alimentation, borniers et appareillage de puissance. Ce format étroit est un avantage concret pour optimiser l’encombrement sans complexifier le câblage.

Un choix adapté aux fonctions de sécurité machine sans options superflues

Le XPSBAC14AP convient aux intégrateurs, automaticiens et mainteneurs qui recherchent un relais de sécurité arrêt d’urgence 24 V dédié aux fonctions essentielles : surveillance de commutateurs de position, contrôle de circuits d’arrêt d’urgence et exploitation immédiate des sorties de sécurité. Il ne vise pas les applications avec muting, capteurs tactiles, dispositifs optoélectroniques ou capteurs de proximité, ce qui permet de cibler précisément les besoins en sécurité machine standard avec un module spécialisé, compact et lisible dans son usage.
