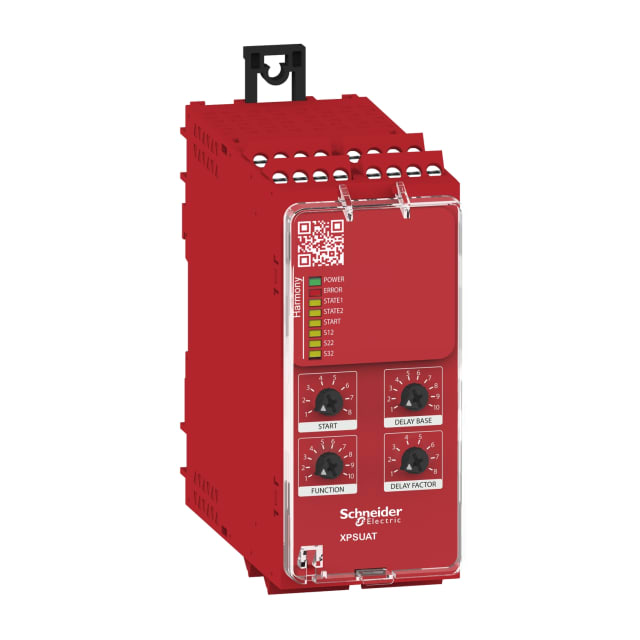

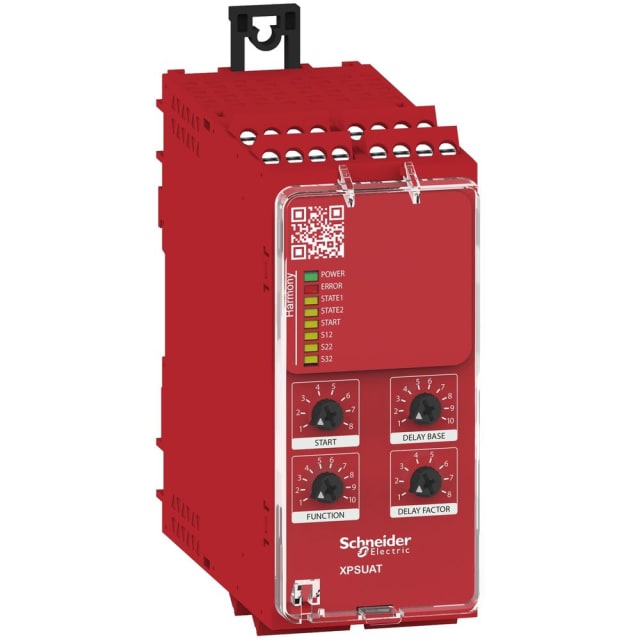

Relais de sécurité Preventa Cat.4 24V XPSUAT13A3AP

Relais de sécurité Preventa Cat.4 24V pour architectures machine exigeantes

Le relais de sécurité Preventa Cat.4 24V XPSUAT13A3AP est un module de sécurité multifonction conçu pour l’intégration des fonctions d’arrêt et de surveillance dans les circuits de commande machine. Cette version de base de la gamme Harmony XPS se distingue par une logique à deux canaux, adaptée aux montages où la redondance de l’information de sécurité est indispensable. Elle convient particulièrement aux environnements industriels qui nécessitent une gestion claire des entrées de sécurité, des sorties de sécurité immédiates et des sorties temporisées.

Conçu pour l’arrêt d’urgence, les protecteurs et les dispositifs de détection

Ce relais de sécurité est adapté à la surveillance des circuits d’arrêt d’urgence, des commutateurs de position, des commutateurs magnétiques, des détecteurs de proximité ainsi que des équipements de protection optoélectroniques. Cette polyvalence permet de l’employer sur de nombreuses machines et installations automatisées, sans multiplier les références dans l’armoire. Il répond ainsi aux besoins des applications où plusieurs types de capteurs ou d’organes de sécurité doivent être traités avec une logique cohérente et lisible.

Niveau de sécurité élevé pour les fonctions critiques

Le module est prévu pour des fonctions de sécurité de haut niveau avec type 4 selon IEC 61496-1, niveau de performance e selon EN ISO 13849-1 et SIL 3 selon IEC 61508. Il prend en charge des catégories d’arrêt 0 et 1 selon IEC 60204, ce qui facilite son usage aussi bien pour des arrêts immédiats que pour des séquences nécessitant une temporisation avant coupure complète. Cette combinaison en fait un choix pertinent pour les machines où la maîtrise du comportement à l’arrêt est aussi importante que la détection du défaut.

Sorties immédiates et sorties temporisées pour gérer la séquence d’arrêt

Le XPSUAT13A3AP dispose de 3 sorties de sécurité non retardées à contacts et de 4 sorties de sécurité retardées à contacts. Cette configuration est particulièrement utile lorsqu’il faut dissocier plusieurs actions dans la chaîne de sécurité, par exemple couper immédiatement certaines fonctions tout en maintenant d’autres organes pendant un temps défini avant l’arrêt complet. Le retard à la rechute réglable de 0 à 900 s apporte une marge d’adaptation importante pour les applications nécessitant une temporisation de sécurité maîtrisée.

Alimentation 24 V AC/DC et câblage simple en armoire

Ce relais fonctionne en 24 V AC/DC, aussi bien en alimentation qu’en commande, ce qui simplifie son intégration dans de nombreuses armoires industrielles standardisées. Le raccordement électrique à vis reste apprécié pour les installations fixes demandant un serrage franc et une lecture rapide du bornier lors de la mise en service ou de la maintenance. Les bornes amovibles facilitent quant à elles les opérations de remplacement ou de repérage, en limitant les manipulations sur le câblage existant.

Intégration pratique sur rail avec fonctions utiles au diagnostic de boucle

Prévu pour un montage sur barre profilée, ce module trouve facilement sa place dans un coffret de commande. Il intègre une entrée de départ ainsi qu’un circuit de réaction, deux fonctions utiles pour construire une chaîne de sécurité complète avec contrôle des organes externes. Cette architecture aide à surveiller le retour d’état des contacteurs ou d’autres éléments de coupure associés, afin de conserver une logique de sécurité cohérente dans le temps.

Format adapté aux coffrets industriels et aux ensembles de commande

Avec un format de 45 mm de largeur, 100 mm de hauteur et 120 mm de profondeur, ce relais de sécurité Preventa s’intègre dans les armoires où l’espace doit être exploité proprement sans compromettre l’accessibilité au câblage. Son absorption de puissance de 3 W contribue à une intégration maîtrisée dans les ensembles de commande. Pour une application de sécurité machine avec sorties retardées, logique à deux canaux et alimentation 24 V AC/DC, ce module constitue une solution précise pour structurer une fonction d’arrêt sûre et exploitable en environnement industriel.
