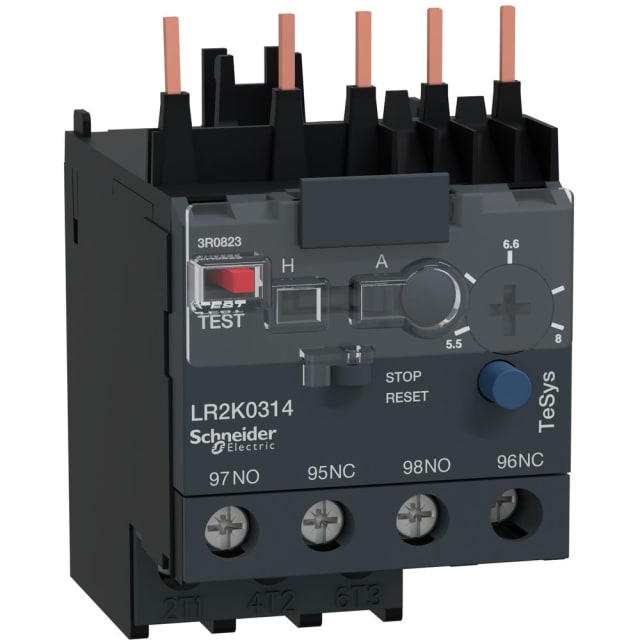

Relais thermique moteur 5,5 à 8 A classe 10A LR2K0314

Protection thermique précise pour moteurs triphasés

Ce relais thermique moteur TeSys LR2K est conçu pour protéger efficacement les départs moteurs contre les surcharges grâce à une plage de réglage de 5,5 à 8 A. Sa classe de déclenchement 10A le rend particulièrement adaptée aux applications courantes de commande moteur nécessitant une coupure rapide en cas d’échauffement anormal. Il constitue une solution pertinente pour la protection de moteurs triphasés, notamment autour de 3 kW à 400 V selon l’application.

Détection des surcharges, défauts de phase et déséquilibres

Au-delà de la simple protection thermique, ce relais de surcharge thermique intègre un fonctionnement différentiel permettant de mieux réagir en présence d’un défaut de phase ou d’un déséquilibre de charge. Cet apport est essentiel pour limiter les contraintes subies par le moteur lors d’un fonctionnement dégradé. Pour l’installateur comme pour l’exploitant, cela permet d’intégrer une protection moteur plus complète dans un ensemble de commande compact.

Réglage clair et utilisation pratique en armoire

La plage 5,5…8 A permet d’ajuster le seuil de protection au plus près du courant nominal du moteur. Le relais est équipé d’une fonction de réinitialisation automatique ainsi que d’un bouton-poussoir dédié, ce qui facilite la remise en service selon l’architecture de commande retenue. Les réglages sont protégés par un couvercle transparent, utile pour conserver une bonne lisibilité tout en limitant les manipulations non souhaitées en environnement d’armoire.

Montage direct avec contacteurs compatibles

Ce modèle est prévu pour un montage adossable directement, ce qui simplifie l’intégration dans les ensembles de commande moteur compacts. Il est destiné à être associé aux contacteurs de la gamme compatible TeSys K, avec une connexion directe sur certains contacteurs 3 pôles adaptés. Pour un montage séparé sur rail DIN, l’emploi d’un bornier dédié peut être nécessaire selon la configuration du coffret. Ce positionnement en fait un choix cohérent pour les tableaux industriels et les circuits de variation et commande moteur.

Raccordement à vis pour une connexion maîtrisée

Le raccordement principal par vis répond aux attentes des professionnels recherchant une connexion simple à contrôler lors du câblage et de la maintenance. Ce type de bornes convient bien aux installations où la tenue mécanique du serrage et la lisibilité des interventions sont importantes. Dans une armoire électrique, il favorise un câblage net et une intégration logique avec les appareillages de commande et de protection associés.

Contacts auxiliaires intégrés pour la commande et le report d’état

Le relais dispose d’un contact auxiliaire à fermeture et d’un contact auxiliaire à ouverture. Cette configuration permet de gérer facilement le déclenchement du circuit de commande, le report d’information vers un automate, un voyant, ou encore l’interverrouillage d’une fonction de sécurité de process. L’intégration de ces contacts évite d’ajouter inutilement des accessoires pour les fonctions de signalisation de base.

Format compact pour tableaux et équipements industriels

Avec sa tension maximale de service assignée de 690 V, ce relais thermique trouve naturellement sa place dans les ensembles de distribution et de commande moteur en environnement tertiaire technique ou industriel. Son format compact, sa compatibilité avec les contacteurs de la famille TeSys LR2K et sa plage de réglage ciblée en font un composant adapté aux armoires où l’encombrement, la protection moteur et la simplicité d’intégration doivent rester parfaitement maîtrisés.
