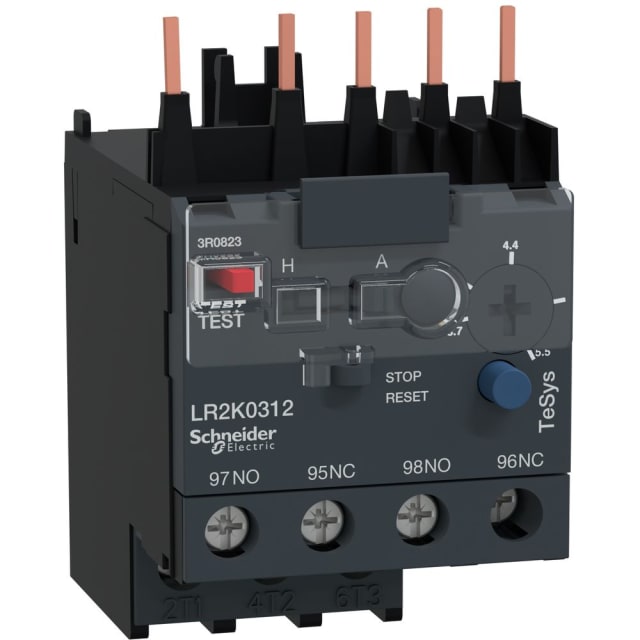

Relais thermique moteur 3,7-5,5 A classe 10 LR2K0312

Relais thermique moteur conçu pour la protection des moteurs triphasés

Le relais thermique moteur LR2K0312 de la gamme TeSys LR2K est destiné à la protection des départs moteurs contre les surcharges thermiques. Sa plage de réglage de 3,7 à 5,5 A permet d’adapter précisément le seuil de déclenchement au courant nominal du moteur afin d’améliorer la protection de l’installation en exploitation courante.

Plage de réglage 3,7 à 5,5 A pour un ajustement précis

Grâce à son domaine de courant réglable de 3,7 à 5,5 A, ce relais de surcharge thermique convient aux applications nécessitant un calibrage fin. Il s’intègre particulièrement bien dans les ensembles de commande moteur où la précision de réglage est essentielle pour limiter les déclenchements intempestifs tout en assurant une coupure adaptée en cas d’échauffement anormal.

Déclenchement classe 10A pour les démarrages moteurs courants

Sa classe de déclenchement 10A correspond aux besoins habituels de protection des moteurs électriques à démarrage standard. Ce type de courbe permet de supporter l’appel de courant au démarrage tout en réagissant rapidement en cas de surcharge prolongée. C’est un choix pertinent pour de nombreux équipements industriels et automatismes de commande moteur.

Montage direct sur contacteur pour une intégration compacte

Ce modèle est prévu pour un montage adossable directement, ce qui facilite la constitution d’un ensemble contacteur + relais thermique compact. Cette conception permet de gagner de la place dans l’armoire, de simplifier l’assemblage et de conserver une architecture claire sur les départs moteurs de faible encombrement. Le raccordement principal à vis apporte une connexion nette et adaptée aux montages soignés en coffret.

Détection thermique avec contacts auxiliaires intégrés

Le LR2K0312 dispose de 1 contact auxiliaire NO et 1 contact auxiliaire NC, utiles pour remonter l’information d’état, commander une signalisation ou participer à une logique d’arrêt. Cette configuration facilite l’intégration dans les circuits de commande et de supervision, sans ajout systématique d’accessoires complémentaires pour les fonctions de base.

Réarmement automatique pour certaines logiques d’exploitation

Ce relais thermique intègre une fonction de réinitialisation automatique ainsi qu’un bouton-poussoir de réinitialisation automatique. Cette caractéristique peut répondre aux besoins de certaines applications où la reprise de service doit être gérée avec une logique de redémarrage adaptée. Le choix de ce type de réarmement doit naturellement être cohérent avec l’analyse fonctionnelle et les exigences de sécurité de l’installation.

Tension de service jusqu’à 690 V pour les circuits de puissance

Avec une tension maximale de service assignée Ue de 690 V, ce relais s’inscrit dans des architectures de commande moteur industrielles courantes. Il est conçu pour prendre place dans des ensembles de protection et de manœuvre où l’on recherche un appareil thermique compact, lisible au réglage et compatible avec des circuits de puissance de niveau industriel.

Une solution adaptée aux ensembles de variation et commande moteur

Ce relais de surcharge thermique trouve naturellement sa place dans les armoires de variation et commande moteur, les équipements de manutention, les auxiliaires de machines et les départs moteurs compacts. Son format, sa plage de réglage et sa configuration de contacts en font une solution efficace pour protéger le moteur tout en simplifiant le câblage de la commande.
