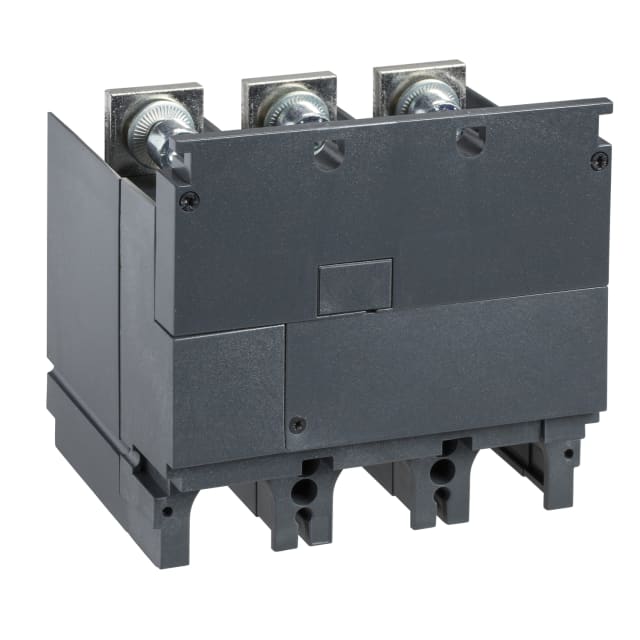

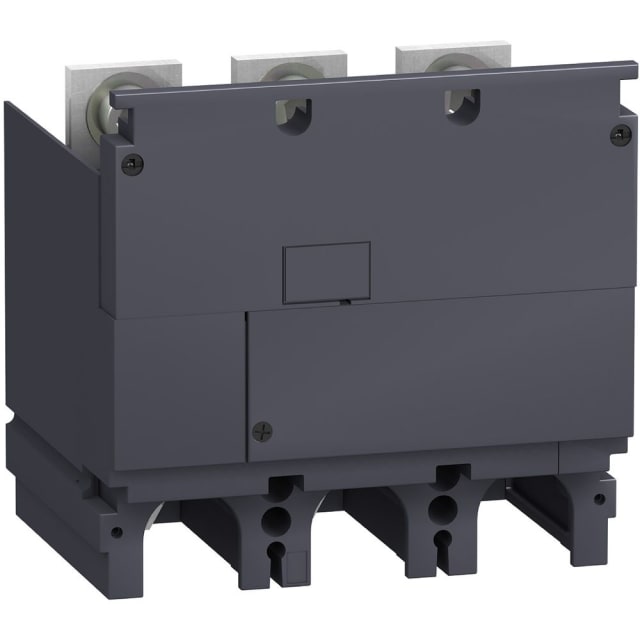

Bloc transformateur de courant 600/5A NSX630N LV432861

Module de transformateur de courant 600/5 A pour ComPacT NSX630

Ce bloc transformateur de courant est un accessoire dédié aux appareils ComPacT NSX630 en version 3 pôles. Il s’installe directement sur les bornes d’alimentation en aval du disjoncteur afin de fournir une mesure de courant exploitable par un appareil de contrôle ou de supervision. Sa configuration 600/5 A en fait une solution adaptée aux installations où la remontée d’information de puissance et de charge doit rester claire, directe et parfaitement intégrable dans un environnement de distribution électrique.

Connexion directe des appareils de mesure en tableau électrique

Ce module a été conçu pour permettre la connexion directe d’un appareil de mesure numérique compatible, comme un compteur ou analyseur de réseau utilisant une entrée secondaire 5 A. Grâce à sa sortie de mesure avec tension de fonctionnement jusqu’à 530 V CA en 50/60 Hz, il facilite l’intégration d’une fonction de comptage ou de suivi énergétique sans recourir à un montage complexe. C’est un choix pertinent pour les tableaux où l’on souhaite ajouter une lecture de courant sur départ protégé par disjoncteur ComPacT NSX630.

Rapport de transformation 600/5 A et précision de classe 0,5

Avec un courant primaire assigné de 600 A et un courant secondaire de 5 A, ce convertisseur de courant répond aux usages de mesure nécessitant un signal secondaire standardisé. Sa classe de précision 0,5 permet d’obtenir une restitution adaptée aux applications de mesure et de suivi électrique, avec une cohérence appréciée pour l’exploitation des données en maintenance, en pilotage de charge ou en lecture de consommation. L’étalonnage d’origine constitue également un point important pour les intégrateurs recherchant un composant prêt à être mis en œuvre.

Conception 3 pôles pensée pour les disjoncteurs de la série ComPacT NSX

Ce modèle est prévu pour une architecture 3 pôles et s’inscrit dans l’écosystème d’accessoires de la série ComPacT NSX. Cette compatibilité ciblée simplifie le choix du bon accessoire lors de la préparation d’un tableau, d’une rénovation d’armoire ou d’un remplacement à l’identique. Le montage dédié sur appareil NSX630 permet de conserver une intégration propre et rationnelle, sans ajouter de transformateurs séparés en façade ou sur rail lorsque la mesure doit rester au plus près du disjoncteur.

Caractéristiques électriques utiles pour l’intégration

La puissance apparente secondaire assignée est de 2 VA, avec une absorption de puissance de 2 W. Ces valeurs conviennent aux montages de mesure où l’on recherche un accessoire sobre et correctement dimensionné pour transmettre l’information de courant vers l’équipement associé. La connexion secondaire par raccordement à vis facilite le câblage en tableau, avec un maintien adapté aux pratiques courantes d’installation et de maintenance en environnement tertiaire ou industriel.

Sécurité d’usage et protection en face avant

Le bloc intègre une protection contre les contacts physiques et bénéficie d’une isolation de classe II entre la face avant et les circuits d’alimentation. Son degré de protection IP40 participe à son intégration dans les enveloppes et tableaux où la maîtrise des contacts accidentels fait partie des exigences de montage. Cette conception convient aux professionnels qui recherchent un accessoire de mesure prévu pour être installé dans un ensemble de distribution structuré, au contact direct du disjoncteur.

Un accessoire pertinent pour le comptage, la supervision et le suivi de charge

Ce transformateur de courant enfichable répond à un besoin concret : récupérer une information de courant fiable sur un départ équipé d’un ComPacT NSX630, sans multiplier les composants périphériques. Il trouve naturellement sa place dans les projets de sous-comptage, de supervision énergétique, d’analyse de charge ou de modernisation de tableaux électriques. Pour l’installateur comme pour l’exploitant, il apporte une solution technique claire, compatible avec les usages de mesure en basse tension et bien adaptée aux environnements où compacité et lisibilité du montage sont recherchées.
