Broches pour socle débrochable Compact NSX100-250 LV429268

Broches de raccordement pour version débrochable Compact NSX100 à NSX250

Ces broches pour socle débrochable sont destinées aux disjoncteurs Compact NSX100, NSX160 et NSX250, y compris leurs versions DC compatibles. Elles permettent d’assurer la connexion électrique dans une configuration débrochable, c’est-à-dire lorsqu’un appareil fixe est associé à un ensemble de débrochage. Ce type d’accessoire est particulièrement adapté aux tableaux et ensembles de distribution où l’on recherche une intervention plus pratique sur l’appareil sans reprendre tout le câblage de puissance.

Accessoire de connexion conçu pour les kits de débrochage

Il s’agit d’un accessoire de raccordement de puissance prévu pour compléter un montage débrochable de la série Compact NSX. Son rôle est d’assurer la liaison électrique au niveau du socle correspondant, dans le respect de la configuration prévue par le fabricant. Ce produit s’intègre dans un ensemble technique cohérent pour les installations basse tension nécessitant un appareillage extractible ou facilement remplaçable.

Compatibilité précise avec les appareils Compact NSX et NSX DC

Ce modèle convient aux appareils Compact NSX100, NSX160 et NSX250, ainsi qu’aux versions Compact NSX100 DC, NSX160 DC et NSX250 DC indiquées comme compatibles. Cette correspondance claire facilite l’identification du bon accessoire lors d’un remplacement, d’un montage initial ou d’une mise à niveau d’un disjoncteur vers une version débrochable. Pour l’installateur, c’est un point essentiel afin d’éviter les erreurs entre accessoires de socle, kits enfichables et variantes dédiées à d’autres calibres.

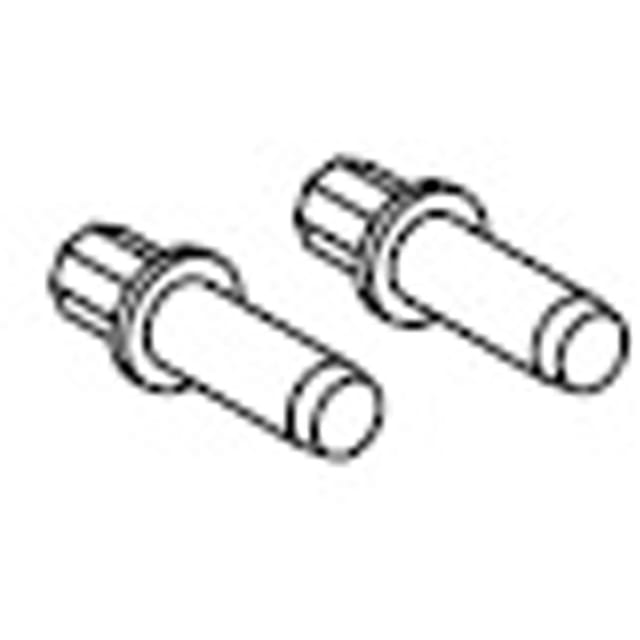

Format en lot de 2 pour une intégration simple dans l’ensemble de raccordement

Le produit est fourni en lot de 2 pièces. Ce conditionnement correspond à un usage d’accessoire technique destiné à compléter un ensemble de connexion sur socle débrochable. Il convient donc particulièrement pour la maintenance ciblée, le remplacement d’un élément de raccordement ou la constitution d’un montage conforme autour d’un disjoncteur de la gamme concernée.

Adapté à un courant nominal de 250 A

Avec un courant nominal de 250 A, ces broches sont prévues pour s’intégrer à des configurations de puissance correspondant au périmètre des disjoncteurs Compact NSX100 à NSX250. Cette donnée est importante pour orienter correctement le choix de l’accessoire dans une armoire électrique, un tableau de distribution ou une application tertiaire et industrielle où la continuité du raccordement et la bonne adéquation des composants sont déterminantes.

Encombrement compact pour tableaux et coffrets électriques

Avec une hauteur de 3 cm, une largeur de 11,1 cm et une profondeur de 11,6 cm, cet accessoire conserve un format compact facile à intégrer dans l’environnement du disjoncteur et de son socle. Son poids de 120 g simplifie également la manipulation lors des opérations de montage ou de maintenance. Ces dimensions en font un composant adapté aux ensembles où chaque espace de câblage et d’implantation doit être maîtrisé.

Une solution utile pour la maintenance et l’évolution d’un appareillage NSX

Dans une installation équipée en Compact NSX, ce type de broches pour socle débrochable répond à un besoin concret : maintenir ou faire évoluer un disjoncteur vers une configuration de connexion démontable, plus pratique lors des interventions. Pour les professionnels du tableau électrique, cet accessoire permet de travailler avec une logique d’ensemble homogène sur la série Compact NSX, tout en conservant une compatibilité claire avec les versions débrochables prévues pour les appareils de 100 à 250 A.
