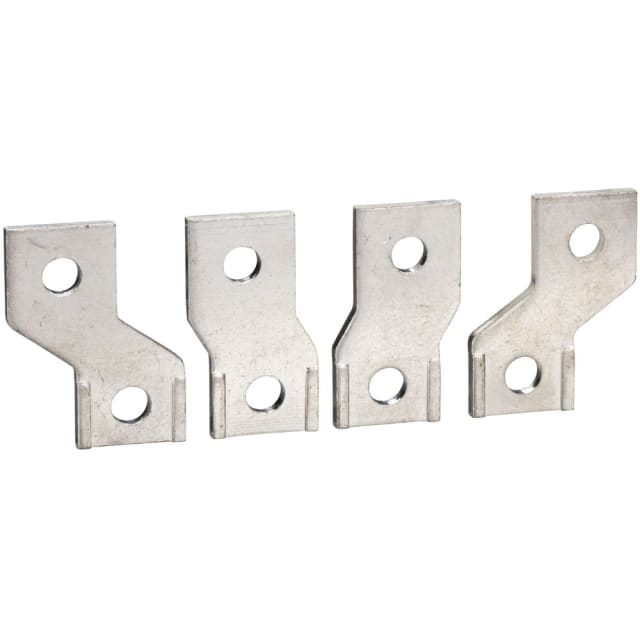

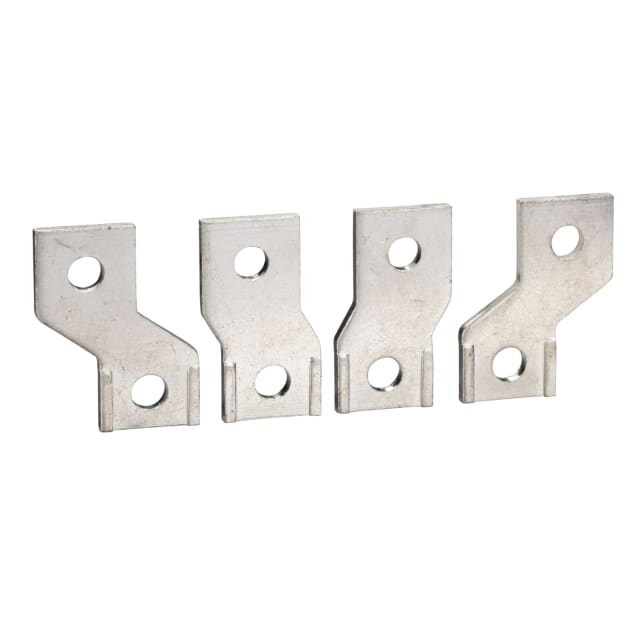

Épanouisseur 4P 70 mm avec séparateur phases LV432493

Un épanouisseur 4 pôles conçu pour le raccordement des disjoncteurs boîtier moulé

L’épanouisseur 4P 70 mm avec séparateur phases est un accessoire de raccordement destiné aux appareillages de distribution de forte intensité. Il se fixe sur les bornes du disjoncteur afin d’augmenter l’entraxe entre les pôles et de faciliter la reprise des connexions en amont ou en aval. Cette configuration est particulièrement utile dans les tableaux électriques où l’organisation du câblage, le dégagement entre conducteurs et la tenue des raccordements sont des critères essentiels.

Pas de 70 mm pour augmenter l’espace disponible entre les pôles

Ce modèle permet de faire passer le pas entre pôles de 45 mm à 70 mm. Ce gain d’écartement simplifie l’intégration des conducteurs et des plages de raccordement lorsque l’installation exige davantage de place au niveau des sorties du disjoncteur. Dans un coffret de puissance ou un tableau de distribution, cet entraxe plus large améliore la lisibilité du câblage et aide à réaliser un montage plus net, plus accessible et plus pratique lors des opérations de raccordement.

Séparateurs de phases intégrés pour renforcer l’isolation

L’ensemble est équipé de séparateurs de phases souples intégrés à l’accessoire. Leur rôle est de renforcer l’isolement entre les pôles au niveau de la zone de raccordement, là où les conducteurs et connexions sont les plus concentrés. Cet apport est particulièrement pertinent dans les environnements de distribution où les sections de câble, les cosses ou les jeux de barres imposent une implantation rigoureuse des départs et arrivées.

Compatibilité adaptée aux gammes Compact NSX et EasyPact CVS 400/630

Cet épanouisseur est prévu pour une utilisation avec des appareils 4 pôles compatibles de la plateforme Compact NSX ainsi qu’avec les disjoncteurs EasyPact CVS 400/630. Il répond ainsi aux besoins des intégrateurs, tableautiers et installateurs qui recherchent un accessoire de raccordement cohérent avec des appareillages de protection et de distribution de cette plage de calibre. Son format est pensé pour s’adapter à ces références sans détour inutile, ce qui facilite l’identification du bon accessoire au moment de la préparation du tableau.

Raccordement plat pour une reprise simple en amont ou en aval

Grâce à son type de raccordement plat, cet accessoire convient aux configurations où la connexion doit rester directe, propre et facile à organiser dans l’axe des bornes. Il peut être utilisé aussi bien côté alimentation que côté départ, selon l’architecture du tableau. Cette polyvalence permet de conserver une logique de câblage homogène et d’optimiser l’implantation des conducteurs dans les armoires et coffrets de distribution.

Conçu pour les applications jusqu’à 630 A

Ce modèle est adapté aux installations dont le courant nominal peut atteindre 630 A. Il répond ainsi aux besoins des ensembles de distribution où les intensités élevées imposent des accessoires de connexion dimensionnés pour accompagner correctement le disjoncteur. Dans ce contexte, l’épanouisseur joue un rôle concret : il ne se limite pas à déporter les points de raccordement, il contribue aussi à rendre l’environnement de connexion plus exploitable lorsque les sections et les efforts de câblage deviennent importants.

Jeu de 4 pièces pour une configuration 4 pôles complète

L’accessoire est fourni en jeu de 4 pièces, correspondant à une configuration 4 pôles complète. Cette composition permet d’équiper chaque pôle de manière homogène, sans adaptation partielle ni montage approximatif. Pour le professionnel, c’est l’assurance de disposer d’un ensemble cohérent pour finaliser le raccordement d’un disjoncteur de distribution dans de bonnes conditions d’intégration, avec une solution pensée pour la séparation des phases et l’augmentation du pas.
