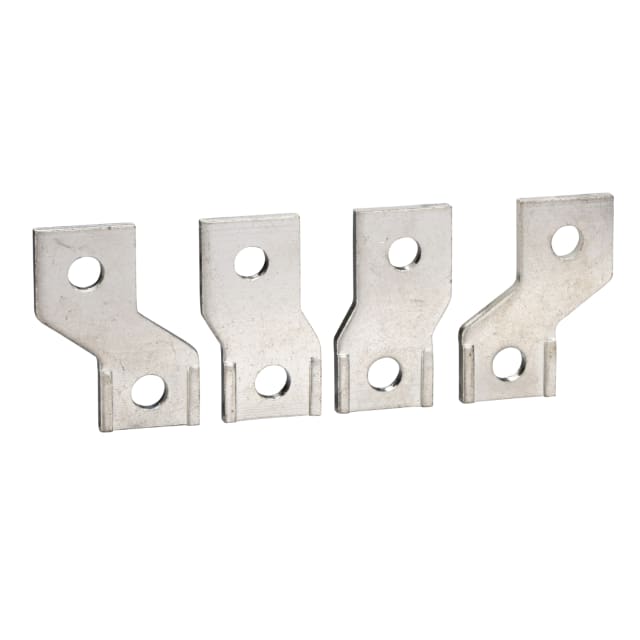

Épanouisseur 4P avec séparateur de phases NSX100-250F

Un accessoire de câblage pensé pour les tableaux de distribution Schneider Electric Compact NSX

L’épanouisseur 4P avec séparateur de phases NSX100-250F est un accessoire technique destiné aux installations utilisant les disjoncteurs de la série Compact NSX. Il facilite l’adaptation du câblage au sein du tableau en augmentant l’écartement entre les pôles, tout en intégrant un séparateur de phase pour améliorer l’isolation entre conducteurs.

Ce type de pièce est particulièrement utile lorsque l’on souhaite conserver une distribution propre, fiable et plus lisible dans un coffret ou un ensemble de protection et de distribution électrique. Il contribue à une meilleure organisation des connexions autour du disjoncteur et s’inscrit dans une logique de montage soigné, conforme aux exigences des tableaux modernes.

Compatibilité et identification du produit

Pour éviter toute confusion au moment du choix, ce modèle est identifié par les références 3874802 et LV431564. Il appartient à la série Compact NSX et est conçu pour les disjoncteurs ComPacT NSX 100/160/250.

Les caractéristiques à retenir pour valider la compatibilité sont les suivantes :

• Nombre de pôles : 4P
• Adapté au nombre de pôles : 4
• Pas : 35 à 45 mm
• Type d’accessoire : épanouisseur avec séparateur de phase
• Conditionnement : lot de 4 pièces

Ce produit est donc à sélectionner lorsque votre configuration nécessite un épanouisseur 4 pôles compatible avec la gamme concernée, et que l’objectif est d’augmenter l’écartement entre les pôles tout en conservant une intégration propre dans le tableau.

À quoi sert un épanouisseur avec séparateur de phase ?

Dans un tableau électrique, l’augmentation du pas entre pôles peut être nécessaire pour faciliter le raccordement, améliorer l’implantation des conducteurs ou mieux respecter l’organisation interne du câblage. L’épanouisseur répond précisément à ce besoin en offrant un écartement plus adapté entre les bornes du disjoncteur.

Le séparateur de phase flexible apporte un complément utile en matière d’isolation entre phases. Il contribue à sécuriser l’ensemble du montage en limitant les risques de contact ou de proximité excessive entre les conducteurs voisins, ce qui est particulièrement recherché dans les tableaux de distribution compacts et les environnements de puissance.

Les avantages pour l’installateur et l’exploitant

Optimise l’implantation des connexions autour du disjoncteur. Permet de passer d’un pas de 35 mm à 45 mm . Intègre un séparateur de phase pour renforcer l’isolation. Convient à une approche de câblage plus claire et plus fiable. S’adapte aux besoins des tableaux de protection et de distribution électrique. Répond aux exigences de montage sur les gammes Compact NSX 100/160/250 .

Points de vigilance avant commande

Comme pour tout accessoire de tableau électrique, il est important de vérifier la correspondance exacte avec votre appareil avant installation. Ce modèle est destiné aux disjoncteurs de la série Compact NSX et aux configurations 4 pôles. Il ne doit pas être confondu avec un accessoire prévu pour une autre gamme, une autre intensité de châssis ou un autre nombre de pôles.

Pensez également à contrôler le besoin réel en matière d’écartement entre pôles et l’organisation de votre câblage dans le coffret. Un bon repérage en amont permet d’assurer une installation plus simple, plus propre et plus durable.

Pour quels usages ce produit est-il pertinent ?

Cet épanouisseur trouve sa place dans les tableaux de distribution électrique, les ensembles de protection, les coffrets techniques et les installations où l’on souhaite fiabiliser le raccordement autour d’un disjoncteur Compact NSX. Il est particulièrement adapté aux montages professionnels où la qualité du câblage, la lisibilité des connexions et la cohérence de l’assemblage sont des critères prioritaires.

Grâce à son format en lot de 4 pièces, il s’intègre facilement dans les opérations de montage ou de maintenance nécessitant plusieurs points d’appui sur un même appareil ou sur une série d’équipements compatibles.

En résumé

L’épanouisseur 4P avec séparateur de phases NSX100-250F est un accessoire de câblage conçu pour les disjoncteurs ComPacT NSX 100/160/250 de la série Compact NSX. Il permet d’augmenter le pas entre les pôles de 35 à 45 mm et d’améliorer l’isolation entre phases grâce à son séparateur intégré. Une solution fiable pour soigner l’implantation et la qualité d’un tableau électrique professionnel.
