Épanouisseur 4P pour disjoncteur NS800 à NT1600 33623

Épanouisseur 4P conçu pour l’adaptation des raccordements sur disjoncteur de puissance

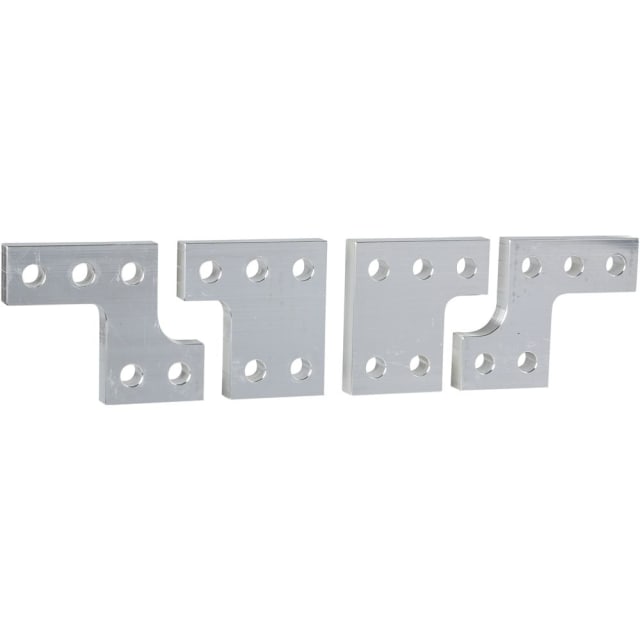

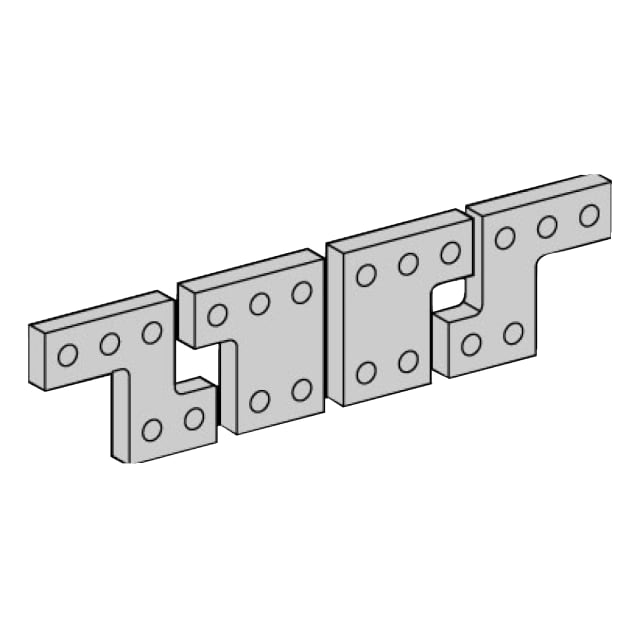

L’épanouisseur 4P 33623 est un accessoire de câblage destiné aux disjoncteurs de puissance ComPacT NS630b à NS1600 et MasterPact NT 06 à 16. Il se fixe directement sur les bornes du disjoncteur afin d’augmenter l’écartement entre pôles et de faciliter l’intégration des connexions dans les tableaux de distribution. Cette pièce est particulièrement utile lorsque l’environnement de câblage impose davantage d’espace pour organiser proprement les départs de puissance.

Augmentation du pas entre pôles pour simplifier l’implantation

Ce modèle permet de faire passer le pas entre pôles de 70 mm à 95 mm. Cet écartement supplémentaire apporte un réel avantage lors du raccordement de conducteurs, jeux de barres ou connexions plates dans les enveloppes et coffrets où l’accessibilité est un point clé. Sur des installations de forte intensité, ce type d’accessoire aide à obtenir une implantation plus lisible, plus pratique au montage et mieux adaptée aux contraintes de distribution.

Compatibilité précise avec les gammes ComPacT NS et MasterPact NT

Prévu pour les appareils 4 pôles, cet épanouisseur s’emploie avec les disjoncteurs ComPacT NS630b à 1600 ainsi qu’avec les MasterPact NT 06 à 16 compatibles. Il répond donc aux besoins des intégrateurs, tableautiers et services maintenance qui recherchent un accessoire parfaitement adapté à ces plateformes Schneider Electric. Cette compatibilité ciblée permet de sécuriser le choix de la bonne pièce lors d’un montage neuf, d’une modification d’armoire ou d’un remplacement en maintenance.

Montage vissé aux bornes pour une intégration directe

L’installation s’effectue par vissage aux bornes du disjoncteur, ce qui permet une mise en place directe dans la continuité de l’appareil. Ce principe de fixation convient aux opérations de câblage de puissance où la précision d’assemblage et la cohérence de la connexion sont essentielles. Le produit est livré en jeu de 4 pièces, correspondant à une configuration 4P complète, pour un montage homogène sur l’ensemble des pôles.

Adapté aux applications jusqu’à 1600 A

Conçu pour des équipements de distribution de puissance, cet accessoire convient à un courant nominal pouvant atteindre 1 600 A. Il trouve naturellement sa place dans les tableaux électriques tertiaires et industriels où les disjoncteurs boîtiers moulés ou ouverts nécessitent des accessoires de raccordement dimensionnés pour des intensités élevées. Son usage est pertinent dès lors que l’on souhaite concilier compatibilité appareil, confort de câblage et respect de l’architecture de connexion prévue par le fabricant.

Format, encombrement et tenue en environnement technique

Avec des dimensions de 64 x 130 x 135 mm et un poids de 0,849 kg, cet épanouisseur 4P présente un format cohérent pour les montages sur disjoncteurs de forte puissance. Sa plage de température de fonctionnement s’étend de -25 °C à +60 °C, ce qui permet son intégration dans de nombreux environnements techniques de distribution électrique. Sa finition grise facilite également son repérage dans un ensemble de raccordement et s’inscrit dans l’esthétique des équipements de tableau modernes.

Un accessoire utile pour les tableaux de distribution et le câblage de puissance

Dans une armoire ou un tableau, l’épanouisseur pour disjoncteur joue un rôle concret : il améliore les conditions de raccordement lorsque la configuration de départ impose un pas plus large que celui d’origine. Pour les professionnels du matériel électrique, c’est une solution pertinente pour optimiser l’accessibilité aux bornes, préparer le passage des connexions et adapter plus proprement l’appareillage aux contraintes du chantier. Cet épanouisseur 4P pour disjoncteur NS800 à NT1600 s’intègre ainsi dans une logique de distribution maîtrisée, claire et techniquement cohérente.
