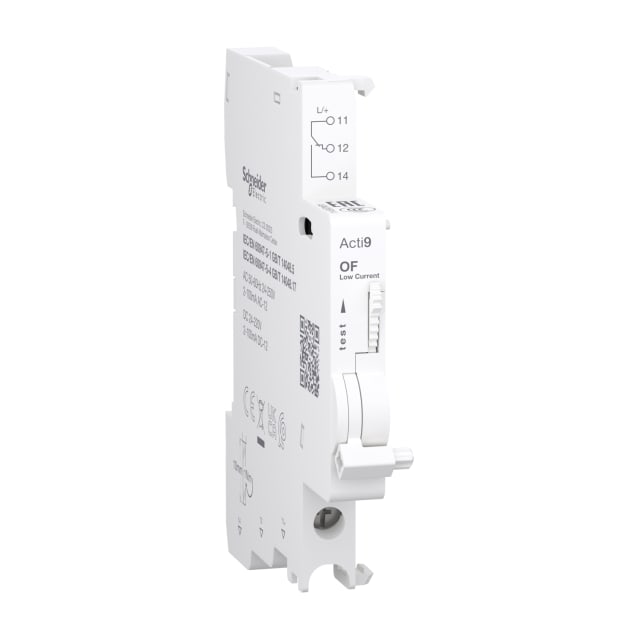

Contact auxiliaire OF Acti9 1 inverseur AC/DC A9N26914

Contact auxiliaire OF pour la signalisation d’état des protections modulaires

Le contact auxiliaire OF Acti9 1 inverseur AC/DC est conçu pour transmettre à distance l’état ouvert ou fermé d’un appareil de protection modulaire. Il ajoute une fonction de report d’information claire et exploitable dans un tableau électrique, sans modifier la fonction principale de protection. Ce module convient particulièrement lorsque l’installation doit remonter un changement d’état vers un automate, une supervision technique ou un système de signalisation.

Un inverseur 1 C/O adapté aux circuits de faible courant

Ce modèle intègre un contact inverseur unique, sans contact à ouverture séparé ni contact à fermeture séparé, ce qui permet une commutation simple et lisible de l’information. Son fonctionnement en AC/DC et sa plage de courant de mesure très faible en font une solution pertinente pour les interfaces de commande et les entrées d’automates nécessitant des niveaux de courant réduits. C’est un choix adapté lorsque le module d’E/S demande un courant de l’ordre de quelques milliampères plutôt qu’un contact auxiliaire standard plus fortement chargé.

Compatibilité pensée pour les appareillages modulaires Acti9

Issu de la série Acti9 indication and tripping auxiliaries, ce contact auxiliaire est prévu pour un montage avec des appareils de type FI / LS et interrupteurs de protection de conducteurs. Il est compatible avec des unités principales jusqu’à 4 pôles et jusqu’à 63 A. Cette configuration facilite l’intégration dans des ensembles modulaires de protection où l’on souhaite ajouter une information de position sans encombrer inutilement le coffret.

Montage latéral compact pour gagner de la place au tableau

Avec une largeur de seulement 0,5 module, ce contact auxiliaire répond aux contraintes d’encombrement des tableaux résidentiels, tertiaires ou techniques. Il se fixe directement par clipsage sur le côté gauche de l’appareil modulaire compatible, ce qui simplifie l’ajout de la fonction de signalisation lors d’une création de tableau comme en intervention de maintenance ou d’extension. Son format compact permet d’ajouter une remontée d’état sans revoir entièrement l’implantation existante.

Une solution utile pour l’automatisation et la supervision

Dans une installation communicante, ce contact OF permet de savoir à distance si l’appareil associé est en position ouverte ou fermée. Cette information est précieuse pour la gestion technique, le suivi d’exploitation, l’alarme ou la centralisation d’états sur automate. Il est aussi pertinent pour les architectures où plusieurs dispositifs de protection doivent être surveillés en chaîne, notamment dans les environnements où l’on cherche à améliorer la visibilité de l’état des départs sans multiplier les équipements complexes.

Caractéristiques techniques exploitées de manière concrète

Sa tension de dimensionnement de 240 V, son type de tension AC/DC et son courant de coupure de mesure de 0,002 A montrent qu’il s’agit d’un accessoire de signalisation spécialisé, destiné au report d’état plutôt qu’à une commande de puissance. L’absence de fonction d’autotest liée au courant de fuite et l’absence de contact de signal en cas d’erreur confirment son rôle précis : informer de la position de l’appareil principal de manière simple, nette et directement exploitable dans un schéma de commande ou de supervision.

Le bon choix pour fiabiliser la lecture d’état d’un départ

Ce contact auxiliaire OF Acti9 convient aux installateurs et tableautiers qui recherchent une information d’état compacte, claire et facile à intégrer sur un appareillage modulaire. Il permet de rendre un départ plus lisible à distance, d’améliorer le retour d’information vers une armoire de commande et de faciliter l’exploitation quotidienne de l’installation. Pour un tableau électrique nécessitant une signalisation d’ouverture ou de fermeture sans ajout d’équipement encombrant, ce module répond précisément à ce besoin.
