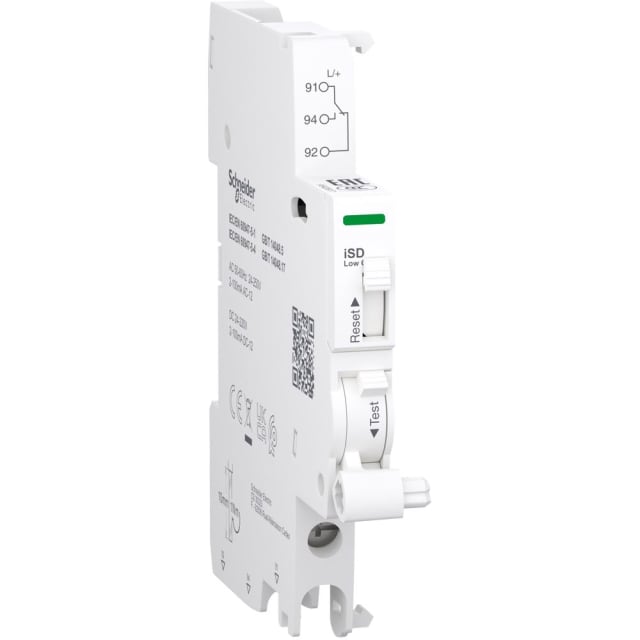

Contact auxiliaire Acti9 iSD 2-100 mA A9A26917

Contact auxiliaire iSD pour signalisation de défaut sur appareillage modulaire

Le contact auxiliaire Acti9 iSD 2-100 mA est conçu pour assurer la remontée d’information lors du déclenchement sur défaut de l’appareil principal associé. Intégré dans un tableau électrique, il permet d’exploiter une information de signalisation claire à distance, utile pour le suivi d’état, la supervision ou le report d’alarme. Sa configuration en 1 commutateur en fait une solution adaptée lorsque l’on recherche une information de basculement exploitable dans un circuit de commande ou d’automatisme.

Compatible avec les protections modulaires Acti9 associées

Ce contact auxiliaire est prévu pour un montage avec des FI, LS et interrupteurs de protection de conducteurs, avec compatibilité jusqu’à 4 pôles et pour des appareils principaux jusqu’à 63 A. Il s’intègre dans l’environnement Acti9 indication and tripping auxiliaries, ce qui facilite la cohérence de l’équipement dans les coffrets et tableaux. Pour l’installateur comme pour l’exploitant, cela permet d’ajouter une fonction de signalisation sans modifier l’architecture générale de la protection.

Format compact pour intégration optimisée dans le tableau

Avec une largeur de seulement 0,5 module, ce contact auxiliaire Acti9 iSD prend très peu de place sur le rail tout en ajoutant une fonction utile de report d’état. Ce faible encombrement est particulièrement intéressant dans les tableaux denses, lorsque chaque unité de division compte. Il permet d’enrichir les fonctions de surveillance de l’installation sans pénaliser l’espace disponible pour les autres protections et appareillages modulaires.

Contact inverseur 2 à 100 mA pour circuits de signalisation sensibles

Le produit fonctionne avec un courant de coupure de mesure de 0,002 A, soit 2 mA, jusqu’à 100 mA, ce qui le destine aux circuits de signalisation à faible courant. Sa conception en contact inverseur 1 C/O permet de récupérer une information exploitable selon la logique de câblage souhaitée. C’est un choix pertinent pour les applications de contrôle, de remontée d’information ou d’interface avec des équipements nécessitant un contact de faible niveau plutôt qu’un accessoire destiné à commuter des charges plus élevées.

Utilisation en AC ou DC pour une intégration plus souple

Ce contact auxiliaire accepte une alimentation de type AC/DC avec une tension de dimensionnement de 240 V. Cette polyvalence simplifie son intégration dans différents schémas de commande ou de signalisation, en courant alternatif comme en courant continu. Dans un environnement technique où coexistent plusieurs technologies de pilotage, cette compatibilité apporte davantage de souplesse au moment du choix et du raccordement de l’accessoire.

Fonction dédiée au report d’information, sans confusion avec un contact de position standard

La fonction déclarée est celle d’un interrupteur auxiliaire, avec un commutateur de signal en cas d’erreur. Concrètement, ce modèle est destiné à transmettre une information de déclenchement sur défaut de l’appareil associé, et non simplement une indication générique de position marche/arrêt. Cette distinction est importante dans les installations où l’on souhaite différencier une manœuvre volontaire d’un déclenchement lié à un incident électrique.

Un accessoire technique pertinent pour les tableaux avec supervision

Dans un projet de distribution électrique, l’ajout d’un contact auxiliaire de défaut comme ce modèle Acti9 iSD permet d’améliorer l’exploitation du tableau sans complexifier inutilement l’installation. Il répond aux besoins des intégrateurs, tableautiers et installateurs qui veulent transmettre une information utile vers un voyant, une entrée automate, un système de gestion technique ou un dispositif de report. Sa combinaison entre encombrement réduit, compatibilité modulaire et fonctionnement faible courant en fait un accessoire particulièrement adapté aux tableaux exigeant une signalisation précise.
