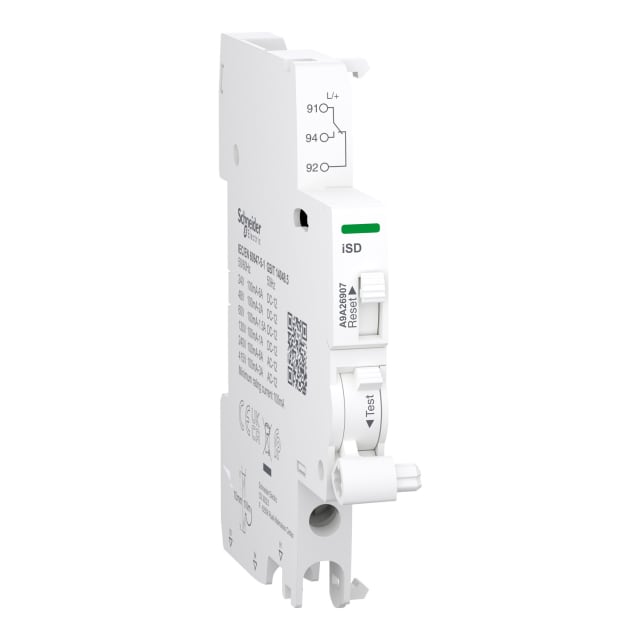

Contact auxiliaire iSD 1 C/O Acti9 A9A26907

Contact auxiliaire de signalisation pour appareillage modulaire Acti9

Le contact auxiliaire iSD 1 C/O Acti9 est conçu pour compléter un appareil modulaire de protection en ajoutant une information de signalisation exploitable localement ou à distance. Il s’agit d’un auxiliaire de défaut avec 1 contact inverseur, adapté aux besoins de report d’état dans un tableau électrique lorsque l’on souhaite distinguer un déclenchement ou une situation d’erreur sur l’appareil associé. Son format compact facilite son intégration dans les ensembles modulaires où la place disponible doit être optimisée.

Fonction iSD : report de défaut clair et exploitable

Ce modèle assure une fonction d’interrupteur auxiliaire et d’interrupteur de signal erroné, avec un commutateur de signalisation de défaut. Concrètement, il permet de transmettre l’information liée à un déclenchement de l’appareil principal vers un voyant, une entrée automate, une supervision ou un circuit de commande. Cette fonction est particulièrement utile dans les coffrets résidentiels, tertiaires ou techniques où la remontée d’information permet de gagner du temps lors du diagnostic et de simplifier l’exploitation des installations.

Compatibilité prévue avec plusieurs appareils de la gamme Acti9

Le contact auxiliaire iSD s’intègre dans l’environnement Acti9 indication and tripping auxiliaries et est destiné au montage avec différents appareils modulaires de la gamme, notamment les disjoncteurs et interrupteurs compatibles de type iC60, iID, iC40 et iSW-NA. Il convient aux ensembles jusqu’à 4 pôles et à un appareil principal jusqu’à 63 A. Cette compatibilité ciblée aide à sécuriser le choix de l’accessoire lors de la préparation d’un tableau, en évitant les adaptations approximatives.

Montage latéral simple dans le tableau

Ce contact auxiliaire se fixe directement à gauche de l’appareil modulaire compatible, avec un montage encliquetable sur rail DIN. Sa largeur de 0,5 module, soit un pas de 9 mm, permet d’ajouter une fonction de signalisation sans alourdir fortement l’encombrement du tableau. Ce faible encombrement est un vrai avantage pour les rangées déjà chargées ou les coffrets compacts où chaque demi-module compte.

Plage d’utilisation adaptée aux circuits de signalisation courants

Le produit fonctionne en AC/DC et convient aux applications standards de signalisation avec un courant de 100 mA à 6 A. La tension de dimensionnement indiquée est de 240 V, avec un courant de coupure de mesure de 0,1 A. Cette plage d’utilisation le rend pertinent pour de nombreux circuits de commande, de report ou d’interface, sans recourir à un accessoire surdimensionné. Le contact inverseur 1 C/O apporte en outre une souplesse de câblage appréciable selon la logique de commande retenue.

Un accessoire utile pour supervision, maintenance et exploitation

Dans une installation électrique, disposer d’une information fiable de défaut directement issue de l’appareil de protection simplifie la maintenance et l’exploitation. Ce contact auxiliaire permet par exemple d’alimenter un report lumineux, de transmettre une alarme vers une GTB ou d’informer un automate d’un déclenchement. Il contribue ainsi à rendre le tableau plus lisible et plus fonctionnel, en particulier dans les installations où la continuité de service, la rapidité d’intervention et la lecture des états sont importantes.

Choix pertinent pour compléter un disjoncteur modulaire sans complexifier l’ensemble

Le contact auxiliaire iSD 1 C/O Acti9 répond à un besoin précis : ajouter une fonction de signalisation de défaut à un appareil modulaire compatible tout en conservant un montage propre, compact et cohérent dans le tableau. Pour l’installateur comme pour l’exploitant, c’est un accessoire technique pertinent lorsqu’il faut enrichir un disjoncteur modulaire avec une information de report claire, sans multiplier les composants ni compliquer l’intégration.
