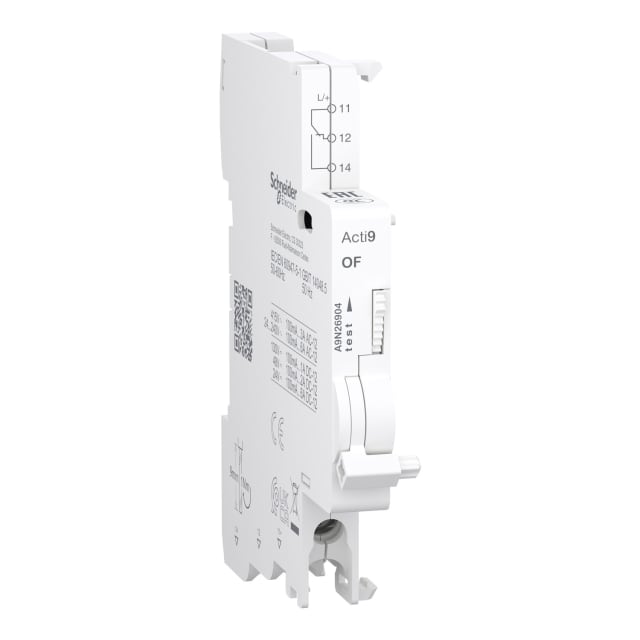

Contact auxiliaire OF Acti9 1 inverseur 6A A9N26904

Un contact auxiliaire OF pour remonter l’état ouvert ou fermé du disjoncteur

Ce contact auxiliaire OF Acti9 avec 1 inverseur est conçu pour transmettre à distance l’information de position de l’appareil associé : ouvert ou fermé. Il permet d’intégrer simplement un retour d’état dans un tableau électrique, une armoire ou une logique de signalisation. Cette fonction est particulièrement utile lorsque l’on souhaite visualiser ou exploiter la position d’un disjoncteur modulaire sans intervenir directement sur la face avant.

Configuration 1 inverseur pour une signalisation claire et exploitable

Avec son 1 contact inverseur, ce modèle offre une commutation de signal adaptée aux besoins courants de contrôle, de report d’information et d’asservissement. Cette configuration permet de récupérer une information électrique cohérente avec l’état mécanique de l’appareil principal et de l’intégrer dans des circuits de supervision, de commande ou de signalisation. Le produit est donné pour un usage de 100 mA à 6 A, en tension AC/DC.

Compatibilité avec les appareils modulaires Acti9 jusqu’à 4 pôles

Ce contact auxiliaire appartient à la série Acti9 indication and tripping auxiliaries. Il est prévu pour se monter sur des appareils de protection de type FI / LS et interrupteurs de protection de conducteurs, avec une compatibilité annoncée jusqu’à 4 pôles et jusqu’à 63 A pour l’unité de contact principale. Il constitue ainsi un accessoire pertinent pour compléter un appareillage modulaire dans les ensembles de protection et de distribution.

Montage latéral compact pour tableaux électriques modulaires

Son format compact avec une largeur de 0,5 module facilite son intégration dans les tableaux où l’espace disponible doit être optimisé. Le principe de fixation latérale par clips permet une association directe avec le disjoncteur compatible, ce qui simplifie l’ajout d’une fonction de report d’état sans modifier l’architecture générale de l’installation. Ce faible encombrement est un avantage concret pour les tableaux résidentiels, tertiaires et techniques.

Utilisation en circuits de commande et de signalisation AC/DC

Ce contact auxiliaire est prévu pour fonctionner en AC/DC, avec une tension de dimensionnement de 240 V. Il convient donc aux circuits de commande et de signalisation standards nécessitant une information fiable sur la position de l’appareil associé. Le courant de coupure de mesure indiqué à 0,1 A confirme son orientation vers les fonctions de report d’état, de pilotage d’entrée automate, de voyant, de relais ou de chaîne de contrôle, plutôt que vers une fonction de puissance.

Un accessoire utile pour supervision, maintenance et exploitation

L’ajout d’un contact auxiliaire OF améliore la lisibilité de l’installation au quotidien. Il permet de distinguer rapidement à distance si le disjoncteur associé est en position ouverte ou fermée, ce qui facilite l’exploitation, le diagnostic et certaines opérations de maintenance. Dans un tableau équipé de plusieurs départs, cette information de position contribue à une organisation plus claire des retours de signal et à une meilleure gestion fonctionnelle des protections.

Le bon choix pour compléter un disjoncteur modulaire avec report d’état

Ce contact auxiliaire OF Acti9 1 inverseur 6A répond au besoin précis d’ajouter une fonction de signalisation ouverte/fermée à un appareillage modulaire compatible. Son format étroit, sa compatibilité avec des montages jusqu’à 4 pôles, son usage en AC/DC et sa plage de fonctionnement de 100 mA à 6 A en font une solution adaptée aux tableaux de protection et de distribution recherchant un report d’état simple, lisible et facile à intégrer.
