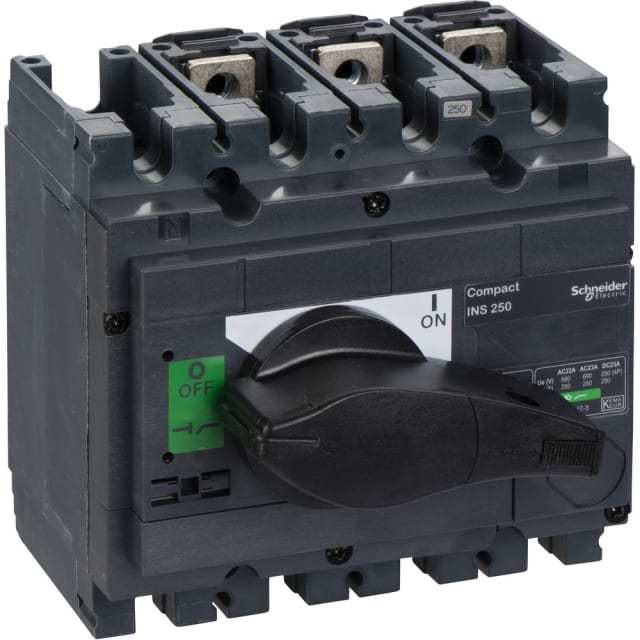

Interrupteur-sectionneur Interpact INS250 3P 250 A 31106

Interrupteur-sectionneur 3P 250 A pour le sectionnement et la commande en distribution électrique

L’Interrupteur-sectionneur Interpact INS250 3P 250 A est conçu pour assurer la commande manuelle et le sectionnement de circuits de distribution électrique jusqu’à 690 V. Dans cette configuration tripolaire, il convient aux installations où l’on recherche un appareil de coupure clairement identifié, dimensionné pour un courant permanent nominal de 250 A en catégorie CA-21 à 400 V. Son format s’intègre parfaitement dans les tableaux et ensembles de distribution qui exigent une coupure principale lisible, directe et simple à exploiter.

Une solution adaptée au rôle d’interrupteur principal et de maintenance

Ce modèle peut être utilisé comme interrupteur principal ainsi que comme interrupteur de maintenance ou de réparation. C’est un point essentiel dans les armoires et coffrets où la séparation visible de la fonction commande et de la fonction protection doit rester claire. La poignée rotative longue facilite la manœuvre en face avant et améliore le confort d’utilisation lorsque l’appareil est intégré dans une porte ou en façade de tableau. La possibilité de verrouillage renforce la maîtrise des opérations de consignation lors des interventions.

Conçu pour les environnements de distribution à forte intensité

Avec un courant assigné de 250 A, une tension d’emploi pouvant atteindre 690 V en courant alternatif et une puissance assignée de service à CA-23 de 132 kW à 400 V, cet interrupteur-sectionneur répond aux besoins des départs et arrivées de puissance en environnement tertiaire ou industriel. Il est destiné aux fonctions de coupure en charge et de sectionnement, avec un raccordement principal à vis qui facilite une connexion robuste des conducteurs dans les ensembles de distribution.

Intégration pratique en armoire, coffret ou tableau

L’appareil est prévu pour un montage en distributeur et accepte aussi bien une fixation frontale à 4 trous qu’une fixation frontale centrale. Cette polyvalence d’intégration permet de l’adapter plus facilement à la conception du tableau. Ses dimensions compactes de 140 mm de largeur, 136 mm de hauteur et 96 mm de profondeur aident à optimiser l’encombrement dans l’enveloppe, tout en conservant une commande frontale nette et accessible. Le degré de protection en face avant IP40 participe à une intégration cohérente dans les équipements fermés.

Commande manuelle claire avec poignée rotative longue noire

La commande s’effectue par une poignée rotative longue de couleur noire, pensée pour une lecture immédiate de la position de l’appareil. Ce type d’organe de commande est particulièrement apprécié sur les équipements de distribution nécessitant une action franche et une manipulation simple en exploitation courante. L’absence de motorisation intégrée et d’options de déclenchement par tension en fait une version orientée vers une commande manuelle directe, idéale lorsque la simplicité fonctionnelle est recherchée.

Caractéristiques utiles pour le choix en environnement technique

Ce modèle 3 pôles ne comporte pas de contacts auxiliaires ouvreurs ou fermeurs dédiés, mais dispose de 2 contacts inverseurs auxiliaires. Il présente également un courant de court-circuit conditionnel de 330 kA ainsi qu’une tenue de courte durée Icw de 8,5 kA, des données importantes pour l’intégration dans une architecture de distribution correctement coordonnée. Ces caractéristiques permettent aux professionnels de sélectionner un interrupteur-sectionneur cohérent avec les contraintes du tableau, sans confusion avec un appareil de protection automatique.

Un choix pertinent pour les tableaux de distribution ComPact INS/INV

Issu de la série ComPact INS/INV, cet Interpact INS250 3P 250 A s’adresse aux intégrateurs, tableautiers et services techniques qui ont besoin d’un appareil de coupure manuelle clairement positionné dans leur schéma de distribution. Il convient particulièrement pour les fonctions d’isolement, de coupure générale ou de sectionnement local dans les coffrets et armoires électriques. Pour l’achat, cette version est intéressante lorsque le besoin porte précisément sur un interrupteur-sectionneur tripolaire 250 A, à commande frontale rotative, verrouillable et prévu pour une intégration soignée en façade de tableau.
