Interrupteur-sectionneur 4P 400A Interpact INS400 31111

Interrupteur-sectionneur 4P 400A pour coupure et isolation en distribution électrique

L’Interrupteur-sectionneur 4P 400A Interpact INS400 31111 est conçu pour assurer la coupure en charge et l’isolement des circuits dans les tableaux de distribution électrique. Cette version tétrapolaire convient aux installations où la coupure simultanée des quatre pôles est recherchée, notamment dans les environnements tertiaires et industriels. Son calibre de 400 A permet de l’intégrer sur des départs de puissance exigeants, avec une tension d’emploi jusqu’à 690 V.

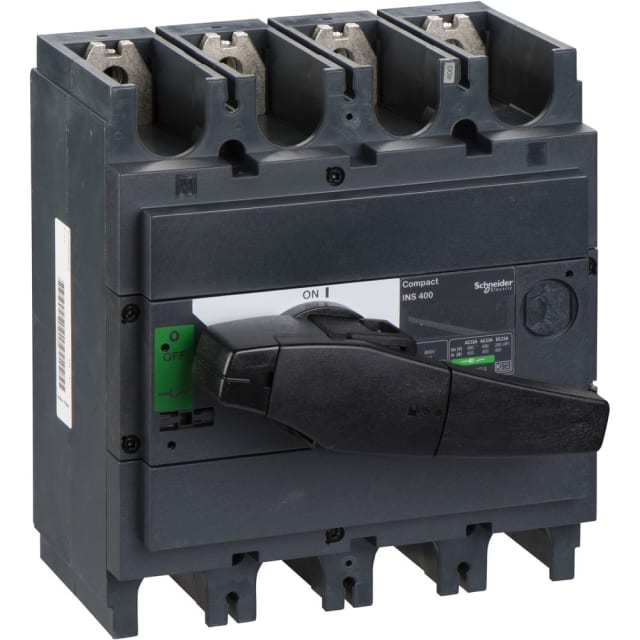

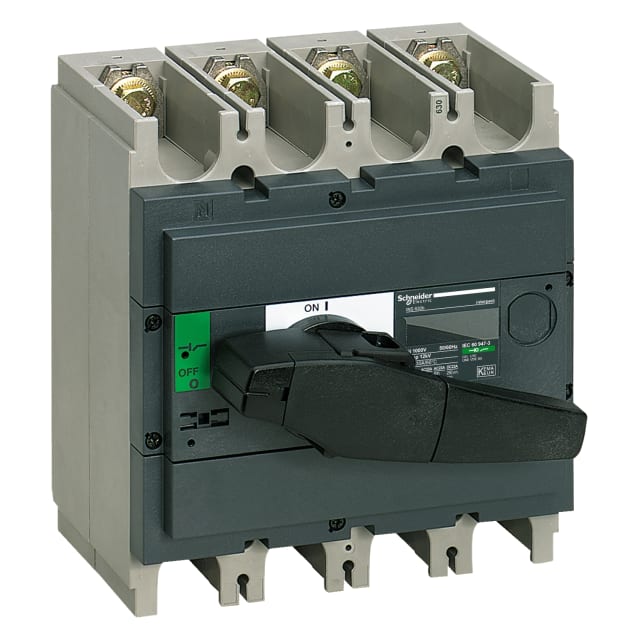

Version ComPact INS400 à commande rotative noire en face avant

Ce modèle de la série ComPact INS/INV est équipé d’une poignée rotative longue noire, pensée pour une manœuvre simple et directe en façade. L’appareil est adapté à une fixation frontale à 4 trous ainsi qu’à une fixation frontale centrale, ce qui facilite son intégration dans différents coffrets et armoires. Son exécution en appareil à encastrer avec technique d’insertion définitive répond aux besoins des ensembles où la commande doit rester accessible tout en gardant une implantation propre et lisible.

Fonction interrupteur principal et sectionnement pour maintenance

Ce sectionneur peut être utilisé en tant qu’interrupteur principal, mais aussi comme interrupteur de maintenance ou de réparation. Il constitue ainsi une solution adaptée pour sécuriser les opérations de consignation et de mise hors tension d’un équipement ou d’un sous-ensemble. La fonction de sectionnement avec indication positive de l’état des contacts permet de répondre aux besoins d’isolement fonctionnel dans les armoires de distribution et de commande.

Pouvoir d’utilisation élevé pour les circuits de puissance

L’INS400 4P est dimensionné pour les applications de coupure de charges avec un courant permanent nominal de 400 A en AC-21 à 400 V. Il admet également une puissance d’utilisation de 200 kW en catégorie AC-23 à 400 V, ce qui le rend pertinent pour des usages en distribution et en coupure de charges fortement inductives. Sa tenue assignée de courte durée Icw de 20 kA et son courant conditionnel de court-circuit de 330 kA apportent des caractéristiques adaptées aux ensembles électriques où les contraintes de réseau sont importantes.

Raccordement à vis et intégration dans les tableaux électriques

Le raccordement principal par vis favorise une connexion robuste des conducteurs ou jeux de barres selon l’architecture du tableau. L’appareil est prévu pour un montage en distributeur et peut également être installé au sol selon la configuration de l’enveloppe. Avec des dimensions de 185 mm de largeur, 205 mm de hauteur et 130 mm de profondeur, ce sectionneur de puissance s’intègre dans les tableaux et armoires nécessitant un organe de coupure compact pour son niveau de calibre.

Verrouillage, protection frontale et exploitation sécurisée

La poignée est verrouillable, un point important pour empêcher les manœuvres non souhaitées pendant les interventions. Le produit dispose aussi d’une protection frontale IP40, adaptée à une implantation en façade d’armoire lorsque l’appareil doit rester accessible à l’exploitation. Ce type de configuration aide à structurer une commande claire du tableau tout en facilitant les opérations courantes de mise sous tension et de mise hors tension.

Une solution adaptée aux besoins de coupure non automatique en 4 pôles

Contrairement à un disjoncteur, cet interrupteur-sectionneur est destiné à la coupure et à l’isolement sans fonction de déclenchement automatique intégrée. Il s’adresse donc aux installations qui exigent un organe dédié de sectionnement, en complément d’une chaîne de protection adaptée. Pour un tableau de distribution, une armoire de puissance ou un départ technique, cette version INS400 4P 400A constitue un choix pertinent lorsque l’objectif est d’obtenir une coupure générale lisible, une commande frontale pratique et une intégration cohérente dans un ensemble électrique de forte intensité.
