Interrupteur-sectionneur 4 pôles 630 A pour coupure et isolement en distribution électrique

L’Interrupteur-sectionneur Interpact INS630 4P 630A est conçu pour assurer la coupure en charge et l’isolement des circuits de puissance dans les tableaux et armoires électriques. Avec ses 4 pôles, il convient aux installations triphasées avec neutre, tout en apportant une solution adaptée aux applications de distribution nécessitant un appareil de tête ou une coupure générale clairement identifiable. Son calibre 630 A le positionne sur des réseaux à forte intensité où la continuité d’exploitation et la lisibilité des fonctions de sectionnement sont essentielles.

Format encastrable avec commande rotative longue en face avant

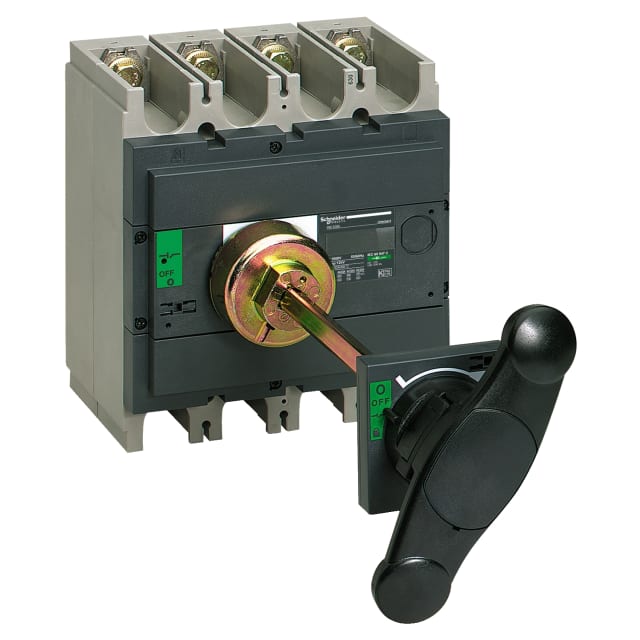

Ce modèle se présente sous forme d’appareil à encastrer, avec technique d’insertion définitive, pour une intégration propre dans un coffret ou une armoire. Sa commande par poignée rotative longue noire facilite la manœuvre en face avant et permet une utilisation directe comme organe de commande principal. Il est compatible avec une fixation frontale à 4 trous ainsi qu’avec une fixation frontale centrale, ce qui simplifie son adaptation selon la configuration mécanique du tableau. Cette conception est particulièrement appréciée lorsque l’on recherche une façade nette, accessible et fonctionnelle.

Utilisation en interrupteur principal et en coupure de maintenance

L’INS630 4P peut être utilisé comme interrupteur principal, mais aussi comme interrupteur de maintenance ou de réparation. Cette double vocation le rend pertinent pour les tableaux généraux, les départs de puissance, les armoires industrielles et les ensembles de distribution où l’on doit pouvoir isoler un circuit de manière visible et sécurisée avant intervention. Le caractère verrouillable de l’appareil est un point important pour les opérations de consignation, en permettant de limiter les remises sous tension non souhaitées pendant les phases de maintenance.

Pouvoir de coupure et performances adaptées aux charges de puissance

Avec une tension d’emploi nominale jusqu’à 690 V en courant alternatif et un courant permanent nominal de 630 A en catégorie CA-21 à 400 V, cet interrupteur-sectionneur répond aux besoins des installations basse tension exigeantes. Sa puissance assignée en CA-23 à 400 V atteint 315 kW, ce qui le destine à des usages de coupure sur charges fortement inductives ou mixtes dans les environnements de distribution et d’automatisme. Le courant de courte durée admissible Icw de 20 kA et le courant de court-circuit conditionnel de 330 kA apportent des indications utiles pour son intégration dans des architectures de protection cohérentes en amont.

Version 4P pensée pour les tableaux de distribution intensifs

La version 4 pôles est particulièrement adaptée lorsqu’il est nécessaire de sectionner l’ensemble des conducteurs actifs d’un départ, y compris le neutre. Dans un tableau de distribution, cela permet de répondre à des schémas d’exploitation où l’isolement complet du circuit est recherché. Son montage en distributeur et son aptitude au montage au sol élargissent les possibilités d’intégration dans des ensembles de puissance. Le raccordement principal à vis favorise une connexion robuste et ordonnée, compatible avec les contraintes de câblage rencontrées sur des intensités élevées.

Lecture claire des caractéristiques utiles à l’installation

Ce modèle dispose d’une protection frontale IP40, adaptée à une implantation derrière façade dans un ensemble correctement conçu. Ses dimensions de 185 mm de largeur, 205 mm de hauteur et 130 mm de profondeur sont à prendre en compte pour vérifier l’encombrement dans le coffret ainsi que la place nécessaire aux raccordements et à la manœuvre. L’absence de commande moteur intégrée, de déclencheur de tension en option exploité ici et de contacts auxiliaires de type fermeur ou ouvreur en version de base oriente ce produit vers une fonction de sectionnement franche et directe, sans complexifier inutilement la configuration.

Un choix pertinent pour les armoires de puissance de la gamme ComPact INS/INV

Issu de la série ComPact INS/INV, cet interrupteur-sectionneur répond aux attentes des professionnels qui recherchent un appareil de coupure forte intensité pour la distribution électrique, le sectionnement général ou l’isolement d’une ligne de puissance. Son positionnement technique en 4P 630 A, sa commande rotative frontale et sa capacité à être utilisée en coupure principale comme en maintenance en font une solution cohérente pour les intégrateurs de tableaux, installateurs et mainteneurs intervenant sur des ensembles basse tension à forte charge.
