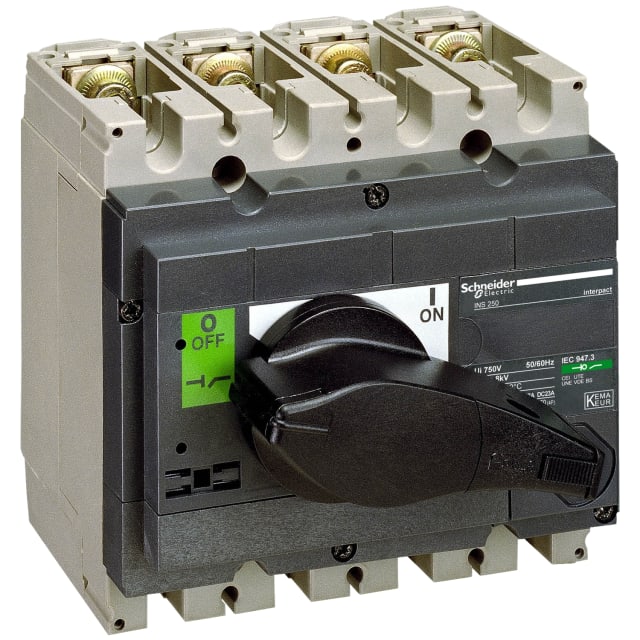

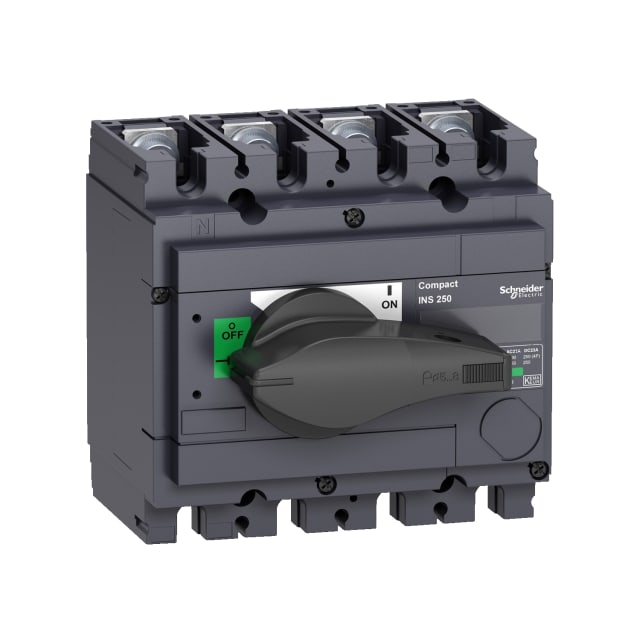

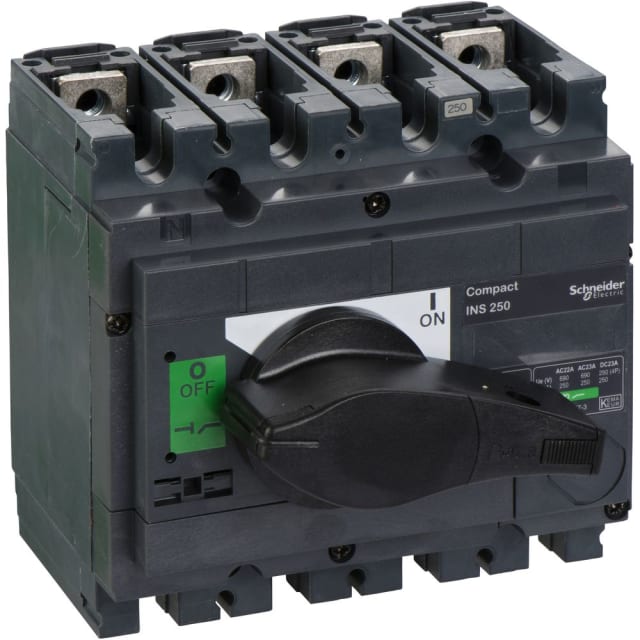

Interrupteur-sectionneur Interpact INS250 4P 250 A 31107

Interrupteur-sectionneur 4 pôles 250 A pour coupure et isolement en distribution électrique

L’Interrupteur-sectionneur Interpact INS250 4P 250 A est conçu pour assurer la coupure en charge et l’isolement des circuits dans les tableaux de distribution et ensembles électriques. Avec ses 4 pôles et son calibre 250 A, il répond aux besoins des installations triphasées avec neutre, en apportant une solution adaptée aux applications de sectionnement principal ou de maintenance sur des départs de puissance.

Configuration adaptée aux fonctions d’interrupteur principal et de maintenance

Ce modèle peut être utilisé comme interrupteur principal ainsi que comme interrupteur de maintenance ou de réparation. Cette double vocation facilite l’intégration dans les armoires et coffrets où l’on recherche une coupure clairement identifiable pour sécuriser les interventions. Sa commande par prise rotative longue améliore la préhension et rend la manœuvre plus directe en façade.

Pouvoir de service dimensionné pour les circuits jusqu’à 690 V

Prévu pour une tension de service nominale jusqu’à 690 V, cet interrupteur-sectionneur s’intègre dans des architectures de distribution exigeantes. Son courant permanent nominal de 250 A en AC-21 à 400 V le destine aux usages de sectionnement de charges, tandis que sa puissance de service assignée atteint 132 kW en AC-23 à 400 V. Il convient ainsi aux départs nécessitant une coupure efficace dans des environnements tertiaires, industriels ou techniques.

Format à encastrer avec plusieurs possibilités de montage

La conception de cet appareil à encastrer facilite son implantation dans différents types d’enveloppes. Il est compatible avec une fixation frontale à 4 trous, une fixation frontale centrale et un montage en distributeur. Cette polyvalence simplifie le choix lors de la conception ou du remplacement d’un appareil de coupure dans un tableau existant. Son encombrement maîtrisé de 140 mm de largeur, 136 mm de hauteur et 96 mm de profondeur aide à optimiser l’espace disponible dans l’armoire.

Commande rotative noire verrouillable pour une exploitation maîtrisée

La poignée rotative longue de couleur noire permet une commande simple et lisible. Le dispositif est verrouillable, un point important pour les opérations de consignation et de sécurisation pendant les interventions. Cette caractéristique est particulièrement utile lorsque l’appareil est utilisé comme organe de coupure principal sur un tableau, un coffret de distribution ou une ligne dédiée.

Raccordement à vis et intégration pratique dans les ensembles électriques

Le raccordement principal à vis favorise une connexion adaptée aux câblages de puissance et aux montages soignés en coffret ou armoire. Ce type de raccordement est apprécié pour les installations où la tenue mécanique des connexions et la clarté du câblage sont déterminantes. L’appareil dispose par ailleurs de deux contacts auxiliaires inverseurs, utiles selon l’architecture retenue pour le report d’état ou les fonctions de signalisation.

Caractéristiques utiles pour le choix en remplacement ou en création

Pour bien sélectionner un interrupteur-sectionneur de cette catégorie, les points les plus utiles ici sont sa version 4 pôles, son calibre 250 A, sa protection frontale IP40, son courant conditionnel de court-circuit de 36 kA et sa tenue de courte durée Icw de 8,5 kA. Ces données permettent de valider plus facilement la compatibilité avec le tableau, le niveau de service attendu et le type d’exploitation recherché, notamment lorsque l’objectif est de disposer d’un appareil de coupure compact pour distribution électrique.

Une solution ComPact INS/INV pensée pour les tableaux de puissance

Issu de la gamme ComPact INS/INV, cet interrupteur-sectionneur INS250 4P 250 A s’adresse aux professionnels recherchant un appareil de coupure dédié à l’isolement et à la manœuvre de circuits de distribution. Il trouve naturellement sa place dans les tableaux généraux basse tension, armoires de répartition, coffrets techniques et ensembles de protection où une commande frontale, un format compact et un sectionnement 4 pôles sont attendus.
