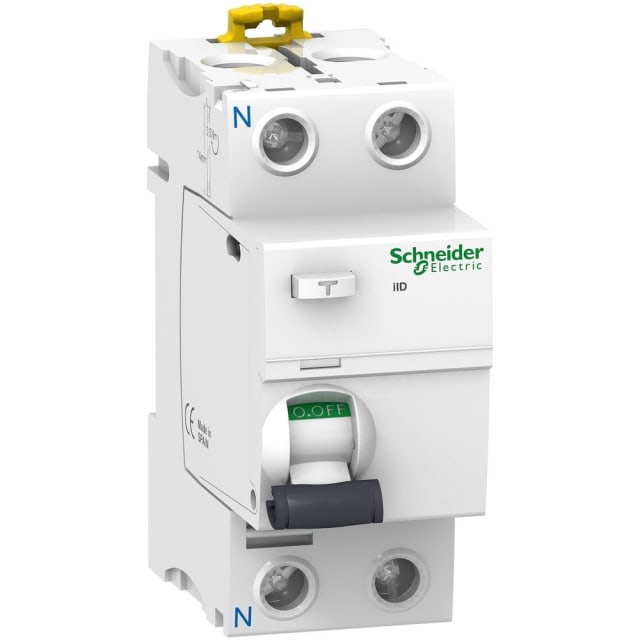

Interrupteur différentiel type A 2P 40A 300mA A9R04240

Protection différentielle type A 300 mA pour circuits monophasés

Cet interrupteur différentiel type A 2P 40A 300mA de la gamme Acti9 iID est conçu pour assurer la coupure automatique d’un circuit en cas de défaut d’isolement à la terre. Avec sa sensibilité de 300 mA, il contribue à la protection contre les chocs électriques par contacts indirects et à la limitation des risques d’échauffement liés aux défauts de fuite. Son type A permet la détection des courants différentiels alternatifs et des courants pulsés, ce qui le rend adapté aux usages intégrant des équipements électriques courants comportant de l’électronique de puissance.

Calibre 40 A adapté à une distribution claire et maîtrisée

Avec un courant nominal de 40 A, ce différentiel 2 pôles convient à la protection en tête de circuits monophasés 230 V. Il trouve naturellement sa place dans un tableau électrique lorsque l’on recherche une protection différentielle cohérente avec une distribution domestique ou tertiaire légère. Son format 2 pôles permet de couper simultanément les conducteurs concernés, pour une mise hors tension nette du circuit protégé.

Format modulaire compact pour tableau sur rail DIN

Son montage sur barre DIN facilite l’intégration dans les coffrets et armoires modulaires. Avec une largeur de 36 mm, soit 2 modules, il aide à optimiser l’encombrement dans le tableau sans compliquer l’organisation de la rangée. Ses dimensions de 91 mm de hauteur et 73,5 mm de profondeur conviennent aux installations modulaires courantes, tout en conservant un accès pratique au levier de manœuvre et au raccordement.

Type A : un choix pertinent pour les circuits avec composante continue pulsée

Le type A est recommandé lorsque les circuits alimentent des appareils susceptibles de générer des courants de défaut à composante continue pulsée. Cela concerne notamment de nombreux équipements modernes commandés électroniquement. Ce positionnement permet de mieux cibler les besoins réels de l’installation qu’un simple type AC, tout en conservant une lecture claire de la protection dans le tableau.

Raccordement pratique et compatibilité avec l’appareillage modulaire

Cet interrupteur différentiel accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui couvre une large plage de configurations de câblage en tableau. Il peut recevoir des dispositifs supplémentaires, un point intéressant pour les intégrateurs et installateurs qui souhaitent faire évoluer l’appareillage selon les besoins du chantier. La présence d’un dispositif de verrouillage apporte également une réponse utile pour les opérations de consignation ou de maintenance.

Endurance électrique et caractéristiques adaptées à l’environnement du tableau

Prévu pour une utilisation à 50/60 Hz, ce modèle présente une tension assignée de 230 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Son indice de protection IP20 convient à un usage en tableau, avec une température de fonctionnement comprise entre -25 et 60 °C. Sa puissance dissipée de 3,8 W reste compatible avec les exigences d’intégration dans les enveloppes modulaires bien dimensionnées.

Une solution lisible pour la protection différentielle en tête de rangée

Pour un tableau nécessitant un interrupteur différentiel type A 40A 300mA en 2 pôles, ce modèle constitue une solution claire et facile à identifier. Il répond aux besoins de protection différentielle des circuits où l’on attend une coupure efficace sur défaut à la terre, tout en conservant un encombrement réduit et une intégration simple dans l’univers modulaire Acti9 iID. C’est un choix particulièrement pertinent lorsque la lisibilité du tableau, la cohérence du calibrage et la compatibilité avec les circuits monophasés sont des critères prioritaires.
