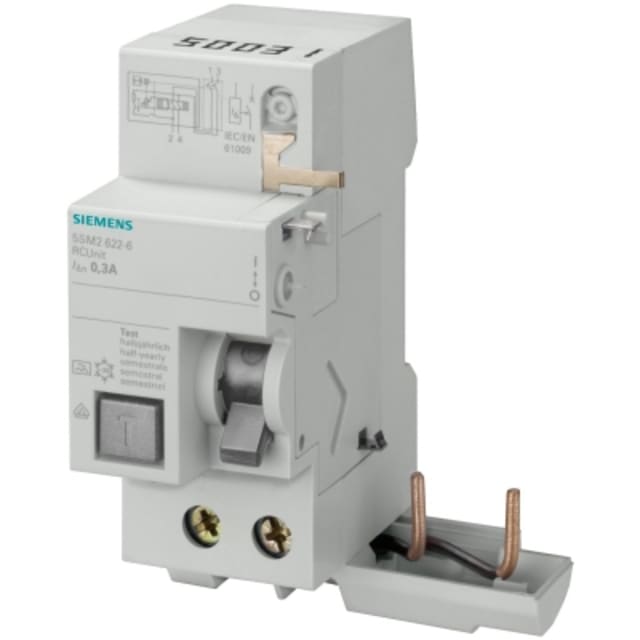

Bloc différentiel 2P type A pour association avec disjoncteur 5SY

Ce bloc différentiel 2P 40 A 300 mA type A est conçu pour être associé à un disjoncteur de la gamme 5SY afin de constituer une protection différentielle compacte et cohérente dans un tableau électrique. Son format 2 modules facilite l’intégration dans les ensembles modulaires tout en apportant une détection des défauts d’isolement adaptée aux installations monophasées en 230 V.

Sensibilité 300 mA adaptée à la protection différentielle des circuits

Avec un courant différentiel assigné de 300 mA, ce bloc répond aux besoins de protection différentielle sur des circuits où ce seuil est requis. Il complète la protection contre les défauts à la terre en association avec l’appareillage compatible, avec un courant nominal de 40 A permettant son emploi sur des départs correspondant à cette intensité. Le type A assure la prise en compte des courants différentiels alternatifs et des composantes continues pulsées, ce qui le rend pertinent pour de nombreux usages alimentant des équipements électroniques courants.

Compatibilité de raccordement pensée pour le câblage en tableau

Ce modèle accepte aussi bien des conducteurs monofilaire que multifilaire de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du montage, que ce soit en création de tableau, en extension ou en remplacement. Pour l’installateur, cela permet d’adapter plus facilement le produit aux sections habituellement rencontrées sur les protections terminales et les liaisons internes d’un coffret.

Protection contre les déclenchements intempestifs pour une meilleure continuité d’usage

Le produit intègre une protection contre les déclenchements intempestifs, un point important lorsque l’on recherche un fonctionnement plus stable sur des circuits sensibles aux perturbations. Cette caractéristique aide à limiter les coupures non souhaitées tout en conservant la fonction différentielle attendue, ce qui contribue à un usage plus confortable au quotidien dans les environnements résidentiels, tertiaires ou techniques.

Caractéristiques électriques adaptées aux environnements modulaires

Ce bloc différentiel fonctionne sous tension nominale 230 V avec une fréquence de 50 Hz. Il présente une tension d’isolement Ui de 460 V et une tenue aux chocs Uimp de 4 kV, des valeurs en phase avec les exigences d’un appareillage modulaire destiné au tableau. Sa résistance au courant de choc de 1 kA renforce son aptitude à évoluer dans des installations où la tenue électrique du matériel est un critère de sélection important.

Montage intérieur avec indice IP20 et plage d’utilisation étendue

Destiné à être installé à l’intérieur d’un coffret ou d’un tableau, ce bloc différentiel bénéficie d’un indice de protection IP20. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à +45 °C et avec un degré de pollution 2, ce qui correspond à des conditions d’exploitation courantes pour l’appareillage modulaire. Ces données sont utiles pour valider la bonne adéquation du produit avec l’environnement réel de pose.

Un choix précis pour compléter une protection différentielle modulaire

Ce bloc différentiel 2P 40A 300 mA type A constitue une solution claire pour les professionnels et les acheteurs exigeants qui recherchent un appareil compatible avec la famille 5SY, sans réglage de seuil ni temporisation. Le courant de fuite n’est pas réglable et le temps de retardement ne l’est pas non plus, ce qui oriente ce modèle vers une utilisation simple, directe et facile à identifier lors de la préparation d’un tableau ou d’une maintenance d’installation existante.
