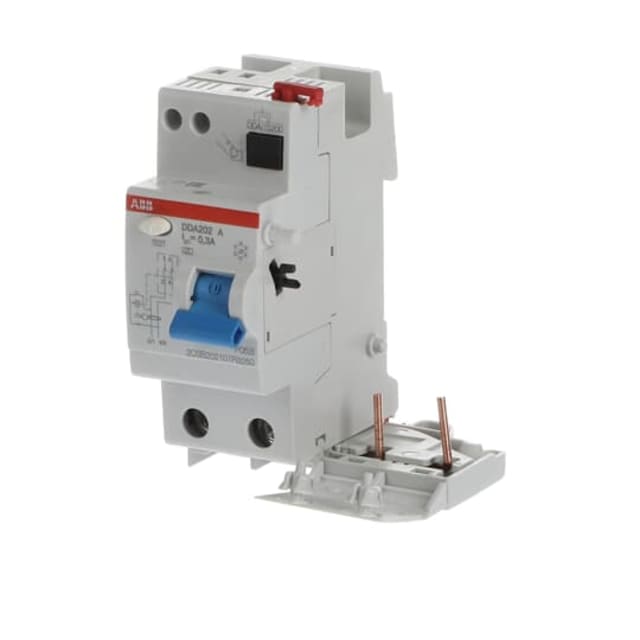

Bloc différentiel bipolaire 25A 300mA DDA202 AC

Bloc différentiel bipolaire 25A 300mA pour association sur disjoncteur modulaire

Le bloc différentiel bipolaire DDA202 25A 300mA est conçu pour compléter un disjoncteur modulaire compatible de la série associée afin d’ajouter une fonction de protection différentielle dans le tableau électrique. Ce format 2 pôles convient aux installations en 230 V et permet d’obtenir une solution compacte, claire à intégrer et adaptée aux besoins de protection contre les défauts d’isolement.

Détection type A pour défauts alternatifs et courants pulsés

Ce bloc différentiel de type A détecte les courants de défaut alternatifs sinusoïdaux ainsi que les courants continus pulsés. Ce point est important pour les circuits alimentant des équipements courants comportant de l’électronique de commande. Avec un courant différentiel assigné de 300 mA, il est destiné à une fonction de protection différentielle adaptée aux usages où ce seuil est recherché, tout en conservant une lecture simple et rapide de la protection installée dans le coffret.

Calibre 25 A et exécution 2 pôles pour circuits monophasés

Avec son courant nominal de 25 A et sa configuration bipolaire, ce bloc différentiel répond aux besoins de protection de circuits monophasés où l’on souhaite associer protection différentielle et appareillage modulaire cohérent. Son fonctionnement à 50/60 Hz, sa tension nominale de 230 V et sa tension d’isolement Ui de 500 V facilitent son intégration dans des ensembles de distribution basse tension courants.

Montage modulaire pratique dans les tableaux de distribution

Issu de la série DDA200, ce bloc est prévu pour être assemblé avec des disjoncteurs modulaires compatibles de la gamme associée. Il constitue une solution pertinente lorsque l’on recherche une protection différentielle sous forme de bloc additionnel plutôt qu’un appareil monobloc. Cette architecture permet de composer le tableau de manière rationnelle, en gardant une implantation modulaire lisible et adaptée aux besoins du chantier comme à la maintenance.

Déclenchement instantané pour une réponse sans temporisation

Le temps de retard maximal est de 0 ms, avec un déclenchement sans temporisation réglable. Ce comportement instantané convient aux configurations où l’on attend une réaction immédiate du dispositif différentiel en cas de défaut. Le bloc ne dispose pas de réglage du courant de fuite ni de réglage de temporisation, ce qui simplifie le choix produit pour les installations nécessitant des caractéristiques fixes et clairement définies.

Raccordement jusqu’à 25 mm² et verrouillage intégré

Le raccordement accepte des conducteurs monofilaires et multifilaires jusqu’à 25 mm², ce qui apporte une bonne souplesse de mise en œuvre dans le tableau. La présence d’un dispositif de verrouillage renforce le confort d’exploitation lors des interventions. L’appareil présente également un degré de protection IP2X et une tenue aux chocs de 4 kV, des caractéristiques utiles pour un usage en enveloppe de distribution et une intégration soignée dans l’appareillage modulaire.

Format adapté aux environnements d’exploitation courants

Ce bloc différentiel fonctionne dans une plage de température ambiante de -25 à +55 °C, ce qui lui permet de convenir à de nombreuses conditions d’installation. Sa puissance dissipée de 2 W reste contenue, un point à prendre en compte dans la conception d’un tableau bien organisé. Pour l’installateur comme pour l’acheteur averti, ce modèle se distingue par une définition technique claire : 2 pôles, 25 A, 300 mA, type A, pour une intégration simple dans une protection modulaire associée.
