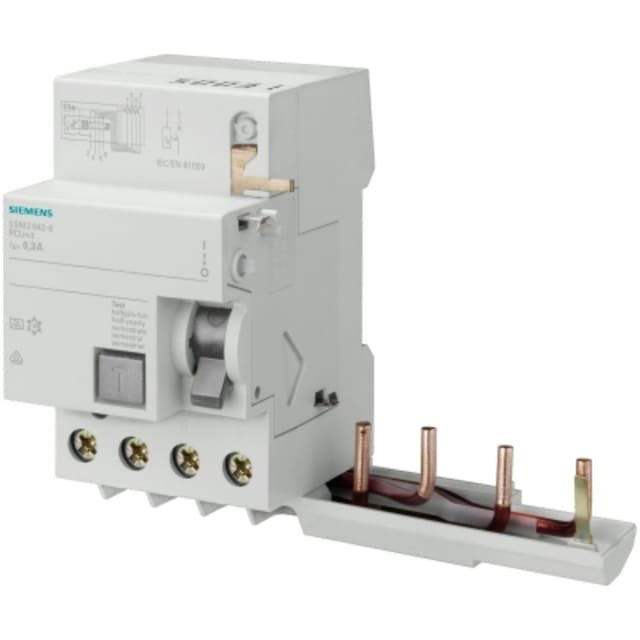

Bloc différentiel 4P 40A 30 mA type A 3 modules 5SM23426

Protection différentielle 30 mA pour circuits triphasés avec neutre

Ce bloc différentiel 4P 40A 30 mA type A est conçu pour ajouter une protection différentielle performante sur des départs en 400 V. Avec sa sensibilité de 30 mA, il contribue à la protection des personnes en détectant rapidement les défauts d’isolement. Son format tétrapolaire permet le traitement des installations triphasées avec neutre, ce qui en fait une solution adaptée aux tableaux électriques recevant des circuits de distribution, d’équipements techniques ou d’usages mixtes.

Type A : détection adaptée aux défauts de courant usuels

La technologie différentielle de type A permet la détection des courants différentiels alternatifs ainsi que des courants pulsés à composante continue. Ce point est particulièrement important pour les circuits alimentant des équipements modernes intégrant de l’électronique de puissance, de la régulation ou des commandes spécifiques. Ce bloc différentiel apporte ainsi une réponse cohérente pour les installations où un simple type AC ne serait pas suffisant.

Association prévue avec les disjoncteurs modulaires compatibles 5SY

Ce modèle est un bloc différentiel à associer à des appareils de la gamme compatible 5SY. Il ne s’agit pas d’un interrupteur différentiel autonome, mais d’un élément complémentaire pensé pour constituer une protection différentielle modulaire directement au tableau. Ce principe facilite la composition d’ensembles compacts, lisibles et adaptés aux besoins de protection des départs, tout en conservant une architecture propre dans l’enveloppe électrique.

Calibre 40 A et architecture 4 pôles pour une intégration claire au tableau

Avec un courant nominal de 40 A, ce bloc différentiel convient aux départs nécessitant une intensité maîtrisée dans une distribution triphasée. Sa conception 4 pôles autorise la coupure simultanée des conducteurs concernés, pour une cohérence de protection sur l’ensemble du circuit. Son encombrement de 3 modules constitue un avantage appréciable pour optimiser la place disponible dans le coffret, notamment lorsque plusieurs protections doivent être regroupées sur le même rail.

Déclenchement instantané et immunité renforcée contre les déclenchements intempestifs

Ce bloc différentiel fonctionne sans temporisation, avec un temps de retard maximal de 0 ms, pour une réaction immédiate en cas de défaut. Il bénéficie également d’une protection contre les déclenchements intempestifs, un atout utile dans les environnements où des perturbations transitoires peuvent apparaître. Cette caractéristique aide à préserver la continuité d’exploitation des circuits tout en maintenant le niveau de sécurité attendu sur la protection différentielle.

Raccordement pratique et données techniques adaptées aux installations courantes

Le raccordement accepte des conducteurs monofilaire et multifilaire de 1,5 à 25 mm², ce qui laisse une bonne souplesse d’intégration selon la configuration du tableau et la section retenue sur le départ protégé. L’appareil est prévu pour une fréquence de 50 Hz, une tension nominale de 400 V et une tension d’isolement Ui de 460 V. Sa tenue au courant de choc de 1 kA complète son profil technique pour les applications de distribution modulaire.

Format modulaire pour coffrets et tableaux électriques

Avec son indice de protection IP20, ce bloc différentiel est destiné à être installé dans un tableau ou un coffret adapté. Il peut être mis en œuvre dans une plage de température ambiante de -25 à +45 °C et présente un degré de pollution 2, ce qui correspond à un usage classique en environnement électrique protégé. Pour l’installateur comme pour l’exploitant, ce positionnement en fait un composant pertinent pour les tableaux de répartition où compacité, sélectivité de fonction et bonne lisibilité des protections sont recherchées.
