Bloc différentiel 4P 40A 300mA type A 2CSB204101R3400

Bloc différentiel 4P type A pour protection des circuits triphasés avec neutre

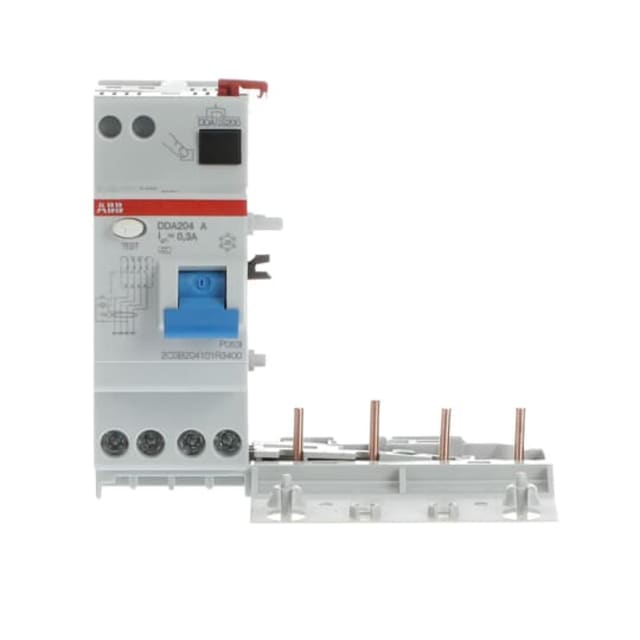

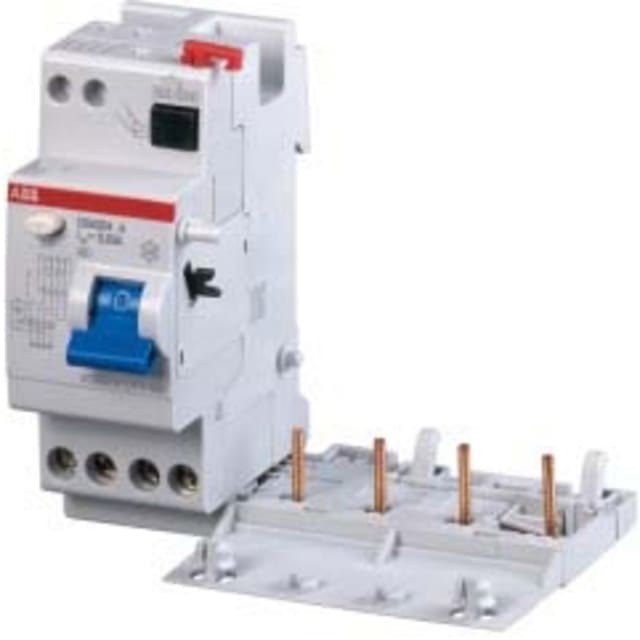

Ce bloc différentiel 4 pôles ABB de la série DDA200 est conçu pour compléter un appareillage de protection modulaire en tableau. Avec son calibre de 40 A et sa sensibilité de 300 mA, il assure la détection des défauts d’isolement sur les circuits 230/400 V et convient aux installations résidentielles, tertiaires ou industrielles. Son format 4P le rend adapté aux départs triphasés avec neutre, lorsque l’objectif est d’ajouter une protection différentielle en conservant une architecture modulaire claire et cohérente.

Détection type A adaptée aux courants alternatifs et aux courants pulsatoires

Le type A permet de détecter les courants différentiels alternatifs sinusoïdaux ainsi que les courants pulsatoires à composante continue lissée. C’est un choix pertinent pour des circuits alimentant des équipements susceptibles de générer ce type de défaut, comme certains appareils électroniques, automatismes ou usages techniques courants. Cette technologie apporte une réponse adaptée lorsque la simple détection type AC ne suffit pas au niveau de l’installation.

Sensibilité 300 mA pour la protection des biens et la gestion des défauts d’isolement

Avec une sensibilité de 300 mA, ce bloc différentiel est destiné à la surveillance des défauts d’isolement avec une logique de protection de l’installation et des équipements. Il trouve sa place dans des configurations où l’on recherche une protection différentielle de tête ou de ligne, en complément de la protection contre les surcharges et courts-circuits assurée par le disjoncteur associé. Son déclenchement instantané, sans temporisation réglable, favorise une réaction immédiate en cas de défaut détecté.

Association prévue avec les disjoncteurs modulaires de la gamme S200

Ce modèle est prévu pour un assemblage avec des disjoncteurs modulaires compatibles de la gamme S200, afin de constituer un ensemble de protection compact et fonctionnel au sein du tableau électrique. Cette configuration permet d’ajouter la fonction différentielle à un départ protégé magnéto-thermiquement, tout en gardant une implantation rationnelle des appareillages. Pour le professionnel comme pour l’acheteur averti, cela facilite le dimensionnement et l’intégration dans une distribution modulaire ABB cohérente.

Caractéristiques électriques utiles pour le câblage et l’exploitation

Le bloc fonctionne en 50/60 Hz, avec une tension nominale de 230 à 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il accepte des conducteurs monofilaires et multifilaires jusqu’à 16 mm², ce qui permet un raccordement adapté aux sections courantes rencontrées sur ce type de protection. Sa puissance dissipée de 4,8 W est à prendre en compte dans les tableaux où la maîtrise de l’échauffement et de l’encombrement thermique fait partie des critères de choix.

Utilisation en tableau avec verrouillage et protection au toucher IP2X

Ce bloc différentiel intègre un dispositif de verrouillage, pratique pour sécuriser certaines opérations d’exploitation ou de maintenance. Son degré de protection IP2X participe à la protection contre le contact avec les parties actives accessibles, dans le cadre d’une intégration en enveloppe ou en coffret approprié. Ce sont des points importants pour les tableaux où la lisibilité, la sécurité d’intervention et la continuité d’organisation du matériel modulaire comptent autant que les performances électriques.

Plage de fonctionnement adaptée aux environnements techniques courants

Prévu pour fonctionner entre -25 °C et +55 °C, ce bloc différentiel peut être installé dans des environnements techniques variés, sous réserve du respect des conditions globales du tableau et des appareillages associés. Cette amplitude de température apporte de la souplesse pour des installations en locaux techniques, armoires de distribution ou zones de service où les conditions ambiantes peuvent être plus exigeantes qu’en environnement intérieur standard.
