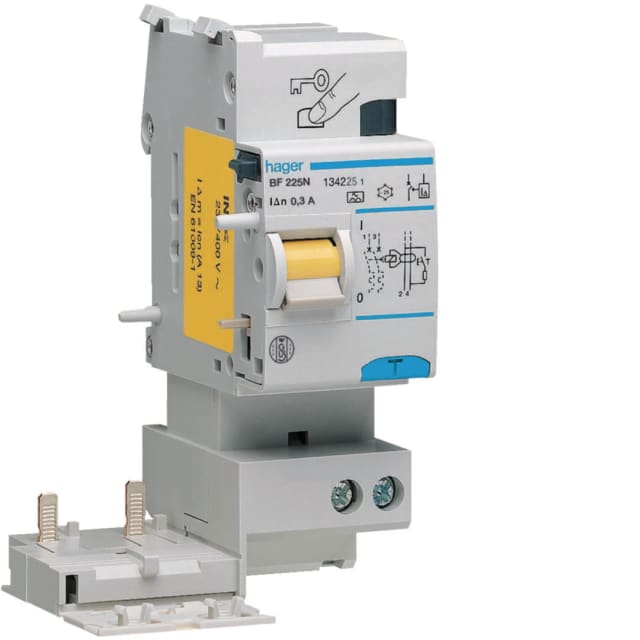

Bloc différentiel type A 2P 25A 300mA BF225N

Bloc différentiel type A 2P 25A 300mA pour protection modulaire associée

Ce bloc différentiel type A 2P 25A 300mA BF225N est conçu pour compléter une protection modulaire dans un tableau électrique. Son format bipolaire permet la surveillance des défauts d’isolement sur circuits monophasés, avec un courant nominal de 25 A et un seuil différentiel de 300 mA. Il convient aux montages où l’on recherche une protection différentielle adaptée aux équipements pouvant générer des courants de défaut à composante continue pulsée.

Détection type A adaptée aux usages électriques courants

Le type A assure la détection des courants différentiels alternatifs ainsi que des courants continus pulsés, ce qui le rend pertinent pour de nombreux circuits alimentant des appareils électroniques. Ce point est important dès lors que l’installation comporte des équipements de commande ou d’alimentation susceptibles de produire ce type de défaut. Avec un déclenchement non temporisé et un temps de retard maximal de 0 ms, ce bloc différentiel intervient sans réglage complémentaire.

Sensibilité 300 mA pensée pour certaines fonctions de protection

Avec une sensibilité de 300 mA, ce bloc différentiel répond à des besoins de protection différentielle qui ne relèvent pas d’un appareil 30 mA dédié à la protection complémentaire des personnes. Ce calibre de déclenchement s’emploie dans des configurations précises de tableau, en cohérence avec l’architecture de protection retenue. L’intérêt est de disposer d’un appareil clairement identifié pour des fonctions de coupure sur défaut d’isolement avec un seuil adapté à ce niveau d’usage.

Caractéristiques électriques adaptées aux tableaux basse tension

Ce modèle fonctionne sous tension nominale 230 à 400 V en 50 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des valeurs cohérentes pour une intégration dans un environnement modulaire de distribution. Sa résistance aux courants de choc de 3 kA participe à son bon comportement dans les installations exposées aux perturbations électriques usuelles d’un tableau.

Raccordement simple et lisible pour une intégration propre

Le raccordement accepte des conducteurs monofilares de 1 à 10 mm² et des conducteurs multifilaires de 1 à 6 mm². Cette plage facilite l’association avec des sections courantes en coffret ou tableau, tout en gardant une installation nette et cohérente avec les protections modulaires adjacentes. Le nombre de pôles, limité à 2, correspond à une configuration compacte et adaptée aux circuits nécessitant la coupure des deux conducteurs concernés.

Format modulaire utile pour les ensembles de protection Hager série compatible

Le BF225N appartient à une famille de blocs différentiels modulaires prévus pour être associés à des appareils compatibles de la série concernée. Pour l’installateur comme pour le gestionnaire de maintenance, cela facilite le repérage du bon composant au sein d’un ensemble de protection et limite les erreurs de choix entre variantes de sensibilité, de calibre ou de type différentiel. C’est un point particulièrement utile lors d’un remplacement ciblé ou d’une extension de tableau.

Conditions d’utilisation et encombrement maîtrisés en tableau

Ce bloc différentiel est prévu pour fonctionner dans une plage de température ambiante de -5 à 40 °C, avec un degré de pollution 2 et un indice de protection IP20. Sa puissance dissipée de 2 W contribue à une intégration maîtrisée dans les enveloppes modulaires. L’appareil ne dispose ni de réglage de courant de fuite, ni de temporisation réglable, ni de protection renforcée contre les déclenchements intempestifs, ce qui permet de cibler clairement son usage sans ambiguïté sur ses fonctions.
