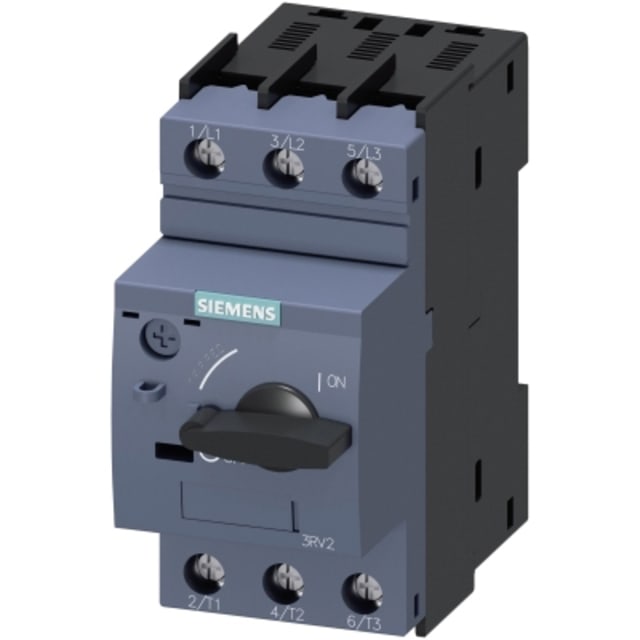

Disjoncteur de protection transformateur 14-20A 3RV24214BA10

Disjoncteur de protection transformateur 14 à 20 A pour départs triphasés

Ce disjoncteur de protection transformateur est conçu pour sécuriser efficacement les circuits alimentant des transformateurs, avec une plage de réglage thermique de 13 à 20 A et un calibre permanent de 20 A. En version tripolaire, il convient aux installations où une coupure nette et une protection coordonnée des trois phases sont recherchées. Son déclenchement magnétique non différé à 325 A permet de traiter les défauts de court-circuit avec une réponse adaptée à ce type d’application.

Protection dédiée aux contraintes spécifiques des transformateurs

Contrairement à un disjoncteur généraliste, ce modèle est prévu pour la protection de transformateur, avec des caractéristiques de déclenchement adaptées aux appels de courant et aux conditions d’exploitation propres à ces équipements. Il aide à limiter les coupures intempestives tout en assurant une protection contre les surcharges et les courts-circuits. Cette spécialisation en fait un choix pertinent pour les tableaux électriques industriels, les armoires techniques et les applications de distribution nécessitant une protection ciblée.

Réglage de surcharge précis pour une mise en service plus juste

La zone de réglage surcharge de 13 à 20 A permet d’ajuster la protection au plus près du courant nominal de l’équipement à protéger. Ce réglage améliore la cohérence entre le disjoncteur et le transformateur installé, tout en facilitant le travail d’intégration lors du câblage ou d’une opération de remplacement. Pour l’exploitant comme pour l’installateur, cela apporte davantage de maîtrise dans le dimensionnement et dans la sélectivité de la protection en amont du circuit.

Pouvoir de coupure élevé pour les environnements exigeants

Avec un pouvoir de coupure assigné de 55 kA à 400 V en 50 Hz, ce disjoncteur répond aux besoins des installations où le niveau de court-circuit peut être important. Cette capacité est particulièrement appréciée dans les tableaux de distribution et les ensembles de commande où la tenue aux défauts doit rester compatible avec des réseaux fortement sollicités. Sa tension de dimensionnement de 20 à 690 V élargit en outre les possibilités d’intégration dans de nombreuses architectures électriques.

Format compact à encastrer avec montage sur profilé chapeau

Ce modèle est un appareil complet avec unité de protection intégrée, en exécution à encastrer, avec technique d’insertion définitive. Il est également adapté au montage sur profilé chapeau, ce qui simplifie son intégration dans les coffrets et armoires électriques lorsque l’encombrement doit rester maîtrisé. Son format tripolaire compact permet d’organiser plus proprement le tableau tout en conservant un accès direct à la commande par manette en façade.

Raccordement à vis et commande manette pour une exploitation directe

Le raccordement principal par bornes à vis convient aux habitudes de câblage des environnements tertiaires et industriels, avec une connexion mécanique simple à mettre en œuvre. La commande par manette permet une lecture immédiate de l’état de l’appareil et une action locale rapide lors des opérations d’isolement ou de remise en service. Cette configuration va à l’essentiel pour les intégrateurs qui recherchent un appareillage de protection lisible, direct et efficace dans le tableau.

Un choix pertinent pour tableaux, protections et distribution électrique

Avec son indice de protection IP20, son exécution 3 pôles et sa fonction de protection transformateur, ce disjoncteur trouve naturellement sa place dans les ensembles de distribution électrique, les armoires de commande et les coffrets techniques. Il convient particulièrement lorsque l’objectif est de protéger un transformateur avec un appareil dédié, compact et simple à intégrer, sans ajouter d’accessoires inutiles. C’est une solution adaptée aux besoins des professionnels recherchant un disjoncteur de protection transformateur 14 à 20 A clair dans sa fonction et cohérent dans son implantation.
