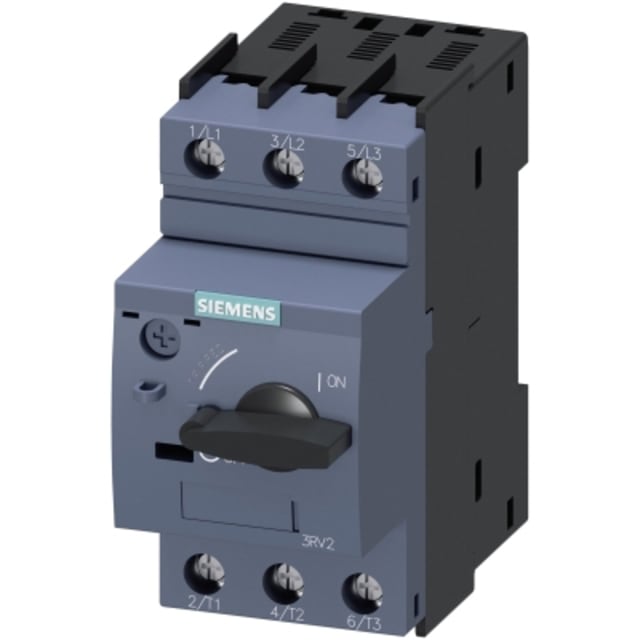

Disjoncteur de protection moteur 0,7 à 1 A 3RV20110JA10

Disjoncteur de protection moteur 0,7 à 1 A pour départs moteurs de faible puissance

Ce disjoncteur de protection moteur 0,7 à 1 A est conçu pour assurer la commande et la protection de moteurs triphasés de faible puissance. Il convient particulièrement aux applications nécessitant un réglage précis du courant nominal, avec une plage de surcharge ajustable de 0,7 à 1 A. Son pouvoir de coupure élevé et sa conception 3 pôles en font une solution adaptée à l’intégration dans les tableaux électriques, armoires de commande et ensembles de distribution où la protection moteur doit être à la fois compacte et clairement paramétrable.

Réglage thermique précis pour une protection adaptée au moteur

La protection thermique intégrée permet d’ajuster le seuil de surcharge en fonction du courant du moteur à protéger. Ce point est essentiel pour limiter les déclenchements inadaptés tout en conservant une protection efficace contre les échauffements anormaux. Avec son calibre réglable de 0,7 à 1 A, ce modèle est bien adapté aux petits moteurs dont l’intensité nominale doit être respectée avec précision. La sensibilité aux chutes de phase apporte également une sécurité supplémentaire dans les installations triphasées, en aidant à protéger le moteur contre les déséquilibres susceptibles d’endommager l’enroulement.

Protection magnétique contre les courts-circuits et coupure sécurisée

En complément de la fonction thermique, l’appareil intègre un déclenchement magnétique destiné à réagir rapidement en cas de court-circuit. Le déclencheur instantané est donné pour 13 A, ce qui permet une coupure rapide en cas de défaut franc. Avec un pouvoir de coupure assigné Icu de 100 kA à 400 V en courant alternatif, ce disjoncteur moteur répond aux besoins des environnements où le niveau de court-circuit présumé impose une protection robuste en tête de départ moteur. Il participe aussi à l’isolement sûr du circuit lors des opérations d’intervention et de maintenance.

Format compact 3 pôles pour intégration en coffret et armoire

Grâce à son encombrement compact de 45 mm de largeur pour 97 mm de hauteur et 97 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les espaces réduits des coffrets et armoires électriques. Son format d’appareil à encastrer facilite son implantation dans des ensembles de commande où chaque millimètre compte. La configuration 3 pôles est adaptée à la protection des moteurs triphasés, tout en conservant une architecture claire dans le tableau. Son indice de protection IP20 correspond à un usage intégré dans une enveloppe appropriée.

Commande par bouton rotatif pour exploitation simple et lisible

L’organe de commande par bouton rotatif permet une utilisation directe et claire lors de la mise en service, de l’arrêt ou des opérations de réarmement. Ce mode de commande est particulièrement apprécié dans les tableaux techniques pour sa lisibilité et sa prise en main rapide. Il facilite aussi l’identification de l’état du départ moteur lors des interventions. L’absence de déclencheur à sous-tension intégré et de contact auxiliaire intégré permet de conserver une configuration simple lorsque l’application ne nécessite pas d’accessoires intégrés d’origine.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis convient aux installations où l’on recherche un serrage franc et un câblage soigné. Ce type de connexion est couramment retenu dans les armoires de distribution et de commande pour sa compatibilité avec de nombreux conducteurs et pour la facilité de maintenance qu’il offre. Dans un départ moteur, il permet une mise en œuvre propre du circuit d’alimentation et contribue à une organisation claire des liaisons dans le coffret.

Un choix pertinent pour la protection des petits moteurs en AC-3

Ce modèle est donné pour une puissance de service de 0,18 kW à 230 V en AC-3 et 0,25 kW à 400 V en AC-3, ce qui le destine aux moteurs de petite puissance utilisés dans de nombreuses fonctions techniques et automatismes. Il constitue un choix cohérent pour protéger un moteur lorsque le courant nominal se situe dans la plage 0,7 à 1 A, tout en apportant une protection combinée contre surcharge, court-circuit et perte de phase. Pour l’installateur comme pour l’exploitant, il offre une réponse claire aux besoins de protection moteur dans un format compact, lisible et facile à intégrer dans un tableau électrique.
