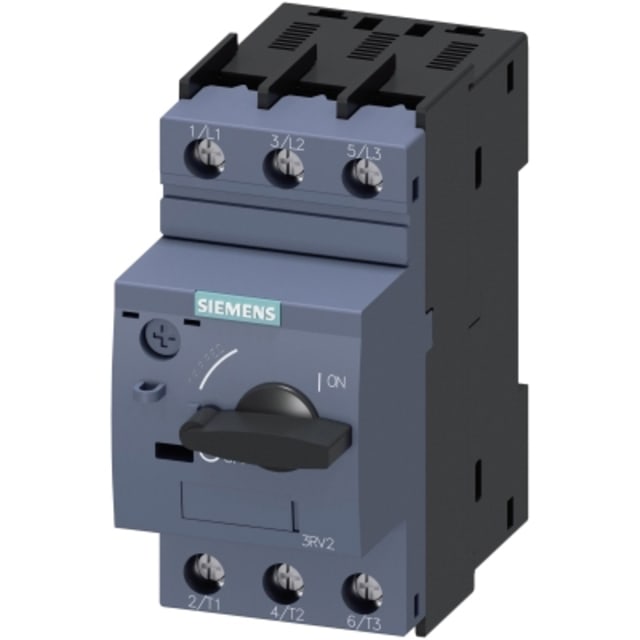

Disjoncteur de protection moteur 4,5-6,3A 3RV20211GA10

Disjoncteur de protection moteur 4,5 à 6,3 A pour départs moteurs triphasés

Ce disjoncteur de protection moteur est conçu pour la protection et la commande manuelle des moteurs triphasés dans les armoires et tableaux électriques. Son calibre réglable de 4,5 à 6,3 A permet d’adapter précisément la protection au courant nominal du moteur afin d’obtenir un réglage cohérent avec l’application. Il convient particulièrement aux départs moteurs compacts nécessitant une solution intégrée de coupure, de protection contre les surcharges et de déclenchement en cas de court-circuit.

Réglage thermique précis pour protéger le moteur sans surdimensionner

La plage de réglage surcharge 4,5 à 6,3 A permet d’ajuster le seuil de protection au plus près du moteur installé. Cette approche aide à limiter les déclenchements inadaptés tout en assurant une protection thermique efficace. L’appareil intègre une protection thermique de classe 10, adaptée aux démarrages moteurs courants, avec une réponse pensée pour préserver le circuit et l’équipement en cas d’échauffement prolongé ou de surcharge.

Déclenchement magnétique instantané contre les courts-circuits

Pour la protection contre les défauts francs, ce modèle dispose d’un déclencheur magnétique non différé avec seuil de court-circuit à 82 A. Ce fonctionnement assure une coupure rapide lors d’un défaut important afin de limiter les contraintes sur l’installation. Avec un pouvoir de coupure assigné Icu de 100 kA à 400 V en courant alternatif, il répond aux environnements où le niveau de court-circuit disponible impose un appareil capable d’interrompre des défauts élevés.

Compatible avec des moteurs jusqu’à 2,2 kW en AC-3 à 400 V

Ce disjoncteur moteur peut être utilisé pour des applications jusqu’à 2,2 kW en AC-3 à 400 V, et jusqu’à 1,5 kW en AC-3 à 230 V. Ces valeurs facilitent le choix du bon appareil lors de la conception d’un départ moteur et permettent de vérifier rapidement l’adéquation entre la puissance du moteur, son courant nominal et la protection installée. Il constitue ainsi une solution pertinente pour de nombreuses applications industrielles et tertiaires en commande moteur.

Protection sensible aux chutes de phase pour une meilleure sécurité d’exploitation

L’appareil est sensible aux chutes de phase, un point important pour les moteurs triphasés exposés à un fonctionnement déséquilibré. En cas de perte de phase, le moteur peut surchauffer rapidement même si le courant mesuré n’est pas immédiatement perçu comme anormal sur l’ensemble du circuit. Cette caractéristique contribue à mieux protéger le bobinage moteur et à éviter les situations d’exploitation pénalisantes liées à un défaut d’alimentation.

Format compact 3 pôles pour intégration simple en coffret

Avec ses 3 pôles et son format compact de 45 mm de largeur pour 97 mm de hauteur et 97 mm de profondeur, ce disjoncteur de protection moteur s’intègre facilement dans un coffret ou une armoire électrique. Son exécution en appareil à encastrer et sa commande par bouton rotatif offrent une manipulation claire pour les opérations de mise en service, d’arrêt et d’isolement local du départ moteur. Le raccordement principal à vis favorise une connexion sûre et adaptée aux montages de tableau.

Conçu pour les environnements de distribution et de commande moteur

Ce modèle fonctionne avec une tension de service nominale jusqu’à 690 V et présente un indice de protection IP20. Il est destiné à être installé dans une enveloppe adaptée, au sein d’un ensemble de distribution ou de commande. L’absence de contact auxiliaire intégré et de déclencheur à sous-tension intégré permet de partir sur une base simple et efficace pour les protections moteur standards, tout en conservant une architecture claire dans le tableau électrique.
