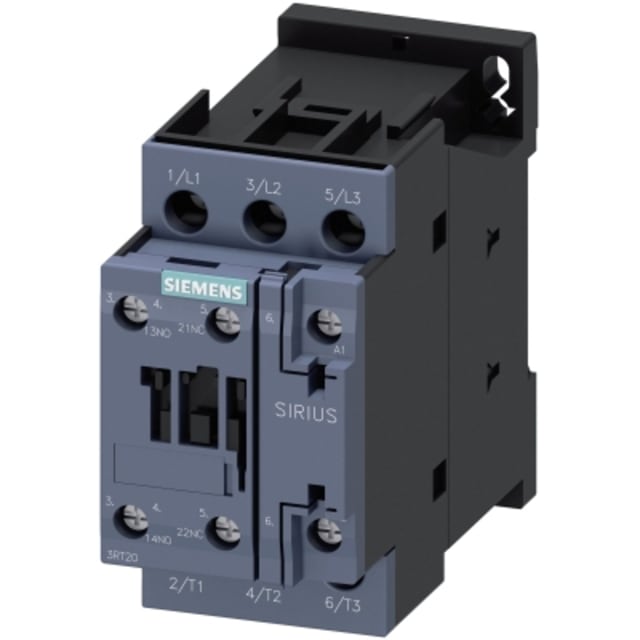

Contacteur triphasé 11kW 230V AC 3RT20261AL20

Contacteur triphasé 11 kW pour commande de moteurs en AC-3

Ce contacteur triphasé 11 kW est conçu pour la commande de moteurs asynchrones et des charges de puissance en environnement tertiaire et industriel. En catégorie d’emploi AC-3, il admet un courant assigné de 25 A à 400 V et convient aux applications de démarrage et d’arrêt de moteurs jusqu’à 11 kW. Sa configuration 3 pôles en fait une solution adaptée aux circuits de puissance nécessitant une commutation nette, lisible et simple à intégrer dans une armoire ou un coffret électrique.

Bobine de commande 230 V AC 50/60 Hz pour intégration standardisée

Avec sa bobine de commande en 230 V AC 50/60 Hz, ce contacteur s’intègre facilement dans de nombreux schémas de commande courants. Cette tension de pilotage permet de simplifier le câblage dans les installations utilisant une alimentation de commande en courant alternatif, sans recourir à une interface complémentaire spécifique. C’est un choix pertinent pour les tableaux de distribution, les automatismes machine et les commandes moteur où la compatibilité avec une commande 230 V AC est recherchée.

Configuration 3 pôles avec 1 contact auxiliaire NO et 1 NC

Le produit dispose de 3 contacts principaux à fermeture pour la commutation de la puissance, complétés par 1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés. Cette combinaison apporte plus de souplesse pour le report d’état, l’interverrouillage électrique, l’auto-maintien ou l’intégration dans une logique de commande. L’utilisateur gagne ainsi du temps au montage et limite l’ajout d’accessoires lorsque le schéma nécessite déjà un contact ouvert et un contact fermé auxiliaires.

Raccordement à vis pour un câblage précis et accessible

Le raccordement principal à vis facilite la mise en œuvre dans les tableaux électriques où un serrage franc et un repérage clair des conducteurs sont attendus. Cette technologie de connexion convient particulièrement aux installations neuves comme aux remplacements, notamment lorsque l’on souhaite conserver des habitudes de câblage éprouvées. Elle permet une connexion soignée des conducteurs de puissance et de commande, avec une bonne lisibilité lors des opérations de maintenance ou d’extension de l’installation.

Format compact S0 adapté au rail DIN et au montage en coffret

Ce contacteur de taille S0 est prévu pour le montage sur rail, ce qui facilite son implantation dans les coffrets et armoires où l’optimisation de l’espace est importante. Son encombrement compact permet de structurer plus facilement les départs moteurs et les ensembles de protection/commande dans un tableau. Il se prête particulièrement bien aux architectures où l’on recherche une implantation propre, modulaire et cohérente avec les autres appareillages de commande et de protection.

Utilisation possible en AC-1 et AC-4 selon le type de charge

Au-delà de son usage principal en AC-3, ce modèle présente également un courant assigné de 40 A en AC-1 à 400 V pour les charges moins inductives. Il est aussi dimensionné pour des usages AC-4 jusqu’à 7,5 kW à 400 V, avec un courant correspondant de 15,5 A, ce qui le rend pertinent pour certaines manœuvres plus contraignantes selon le cycle d’exploitation. Cette polyvalence aide à sélectionner un contacteur cohérent avec la nature réelle de la charge et le mode de fonctionnement de l’équipement commandé.

Un choix pertinent pour départ moteur, automatisme et distribution de puissance

Ce contacteur triphasé 230 V AC trouve naturellement sa place dans les départs moteurs, les armoires d’automatisme, les tableaux de commande et les ensembles de distribution technique. Il convient aux applications nécessitant une commutation de puissance maîtrisée, des contacts auxiliaires disponibles d’origine et un montage simple sur rail DIN. Pour l’installateur comme pour le mainteneur, il constitue une référence adaptée aux besoins de commande moteur jusqu’à 11 kW en 400 V, avec une lecture technique claire et une intégration directe dans les architectures électriques courantes.
