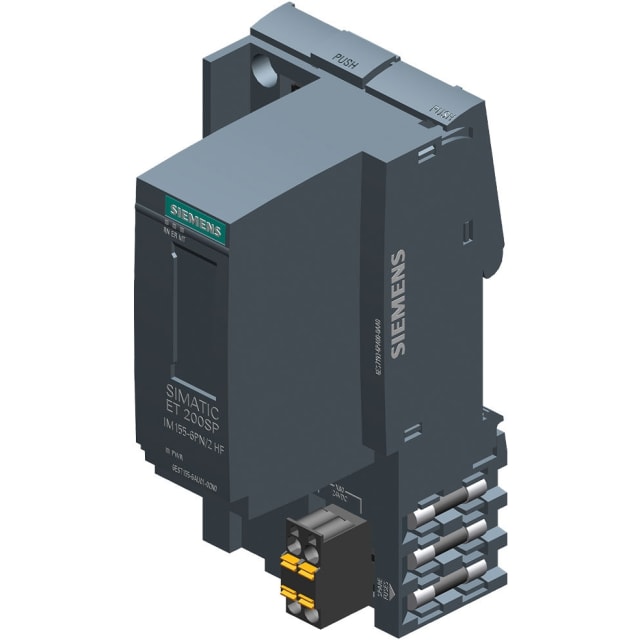

Module interface PROFINET ET 200SP IM155-6PN/2 HF

Module interface PROFINET ET 200SP pour architecture d’E/S déportées

Le module interface PROFINET ET 200SP IM155-6PN/2 HF est conçu pour piloter une station d’E/S déportées SIMATIC ET 200SP dans les environnements d’automatisation industrielle exigeants. Il assure l’intégration de la station sur réseau PROFINET avec une interface 2 ports et constitue le point central de communication entre l’automate et les modules installés sur l’îlot. Ce modèle High Feature répond aux besoins des installations où la compacité, la rapidité d’échange et la souplesse de configuration sont des critères déterminants.

Communication PROFINET avancée avec 2 ports Ethernet

Cette interface prend en charge PROFINET IO ainsi que TCP/IP, ce qui facilite son intégration dans les architectures industrielles Ethernet modernes. Son exécution en version 2 ports permet une connexion réseau adaptée aux topologies courantes sur machine et en armoire. Le module accepte également les applications avec PROFIsafe, ce qui en fait une base pertinente pour les stations combinant automatismes standards et fonctions de sécurité. À l’inverse, il n’est pas destiné aux réseaux PROFIBUS, Modbus, CAN, EtherNet/IP ou IO-Link maître, ce qui aide à sécuriser le choix dans un projet clairement orienté PROFINET.

Capacité étendue pour stations ET 200SP évolutives

Le module IM155-6PN/2 HF est prévu pour des configurations évolutives avec jusqu’à 64 modules d’E/S ET 200SP et jusqu’à 16 modules ET 200AL selon l’architecture retenue. Cette capacité permet de bâtir une station compacte ou plus étendue sans changer de famille d’interface. Pour l’intégrateur, cela représente un réel avantage dans les projets où le nombre de signaux peut évoluer entre la phase d’étude, la mise en service et les extensions futures.

Fonctions avancées pour automatisation rapide et disponibilité de process

Cette version High Feature se distingue par des fonctions recherchées sur les installations industrielles modernes, notamment le mode isochrone, la redondance S2 et le multi-hotswap. Le mode isochrone convient aux échanges déterministes lorsque la synchronisation est importante dans le cycle machine. La redondance S2 apporte une réponse adaptée aux architectures visant la continuité de communication. Le multi-hotswap simplifie quant à lui les opérations sur les modules de la station dans les environnements où la maintenance doit rester fluide et structurée.

Adapté aux fonctions de sécurité et à l’intégration en environnement industriel

Ce module interface est adapté aux fonctions de sécurité et annonce un niveau SIL 3 selon l’IEC 61508. Il peut donc être retenu dans des architectures intégrant des modules failsafe ET 200SP lorsque le projet impose une logique de sécurité cohérente avec le réseau PROFINET. La séparation de potentiel fait également partie de ses caractéristiques, un point important pour l’intégration dans des ensembles industriels où la maîtrise des interfaces électriques contribue à une conception propre et rationnelle.

Format compact pour montage sur rail dans les coffrets industriels

Avec un format de 50 mm de large, 117 mm de haut et 74 mm de profondeur, ce module s’intègre facilement dans les coffrets et armoires où l’optimisation de l’encombrement est essentielle. Il est conçu pour le montage sur barre profilée et présente un indice de protection IP20, adapté à une installation en environnement protégé. Son alimentation en courant continu 19,2 à 28,8 V correspond aux standards habituels de l’automatisation industrielle, ce qui simplifie son intégration dans les alimentations de commande existantes.

Un choix pertinent pour les projets Siemens ET 200SP sous PROFINET

Pour une station d’E/S déportées Siemens ET 200SP orientée PROFINET, ce module interface constitue une solution particulièrement adaptée lorsque le cahier des charges exige des fonctions réseau avancées, la compatibilité avec les applications de sécurité, une capacité importante de modules et une implantation compacte en armoire. Il convient aussi bien aux machines qu’aux installations industrielles plus complexes où l’on recherche une interface de station capable d’accompagner des architectures modernes, structurées et évolutives.
