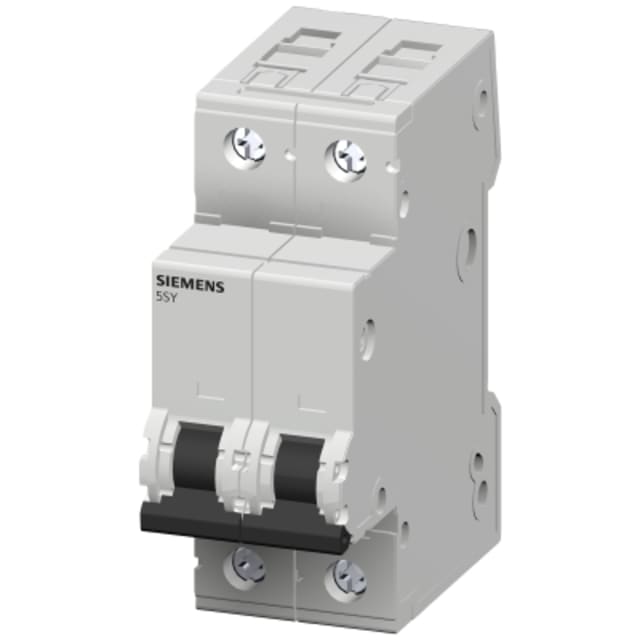

Disjoncteur bipolaire 16A 6kA courbe C 5SY62167

Disjoncteur bipolaire 16A courbe C pour la protection des circuits

Ce disjoncteur bipolaire 16A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations en courant alternatif. Sa configuration 2 pôles protège simultanément deux conducteurs, ce qui en fait une solution adaptée aux tableaux électriques nécessitant une coupure bipolaire nette et un encombrement modulaire standard.

Pouvoir de coupure 6 kA pour les tableaux modulaires

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898, ce disjoncteur modulaire convient aux applications courantes en distribution électrique où une protection efficace contre les défauts est attendue. Il affiche également un pouvoir de coupure Icu de 15 kA selon IEC 60947-2, ce qui apporte une lecture technique utile pour les intégrateurs et professionnels intervenant sur des ensembles de protection et de commande.

Calibre 16A et courbe C pour les usages les plus fréquents

Le calibre 16 A permet d’équiper de nombreux circuits nécessitant une protection cohérente avec des charges usuelles. La courbe de déclenchement C est particulièrement indiquée lorsque l’installation peut présenter des pointes de courant à l’enclenchement plus marquées qu’en usage purement résistif. Elle aide ainsi à limiter les déclenchements intempestifs tout en maintenant une protection adaptée du circuit.

Format 2 modules pratique à intégrer dans le tableau

Sa largeur de 2 unités de division facilite l’intégration dans les coffrets et tableaux modulaires. Avec une profondeur totale de 70 mm, ce disjoncteur s’insère dans une architecture standardisée tout en laissant une lecture claire de l’appareillage dans l’enveloppe. Ce format est apprécié pour les montages propres, rationnels et faciles à organiser lors de la répartition des protections.

Raccordement souple ou rigide jusqu’à 35 mm²

Ce modèle accepte aussi bien les conducteurs monofiliaires que multifilaires, avec une section raccordable de 0,75 à 35 mm². Cette plage de raccordement apporte une vraie souplesse sur chantier comme en rénovation de tableau, en permettant d’adapter le câblage aux contraintes réelles de l’installation. L’absence de neutre à connexion confirme qu’il s’agit bien d’un disjoncteur 2 pôles protégés, pensé pour une coupure bipolaire sans pôle neutre dédié.

Caractéristiques électriques adaptées aux environnements techniques courants

Prévu pour une tension de dimensionnement de 400 V en AC, ce disjoncteur présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3, son degré de pollution 3 et sa classe de limitation énergétique 3 en font un appareil adapté à des environnements d’installation techniques courants, où la maîtrise de la protection et de la sélectivité pratique du tableau reste essentielle.

Utilisation en tableau avec accessoires complémentaires possibles

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation ou de signalisation. Son indice de protection IP20 est adapté à une intégration dans une enveloppe prévue à cet effet, et sa plage de fonctionnement de -25 à +55 °C permet son emploi dans des conditions d’ambiance étendues. C’est un choix pertinent pour compléter un tableau de distribution avec une protection bipolaire 16A claire, compacte et techniquement bien définie.
