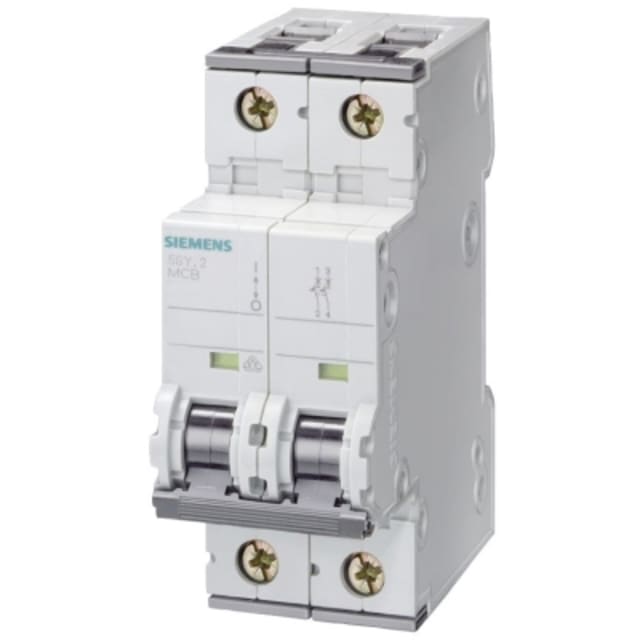

Disjoncteur bipolaire 10A 10kA courbe C 5SY42107

Disjoncteur bipolaire 10A courbe C pour protection modulaire 230/400 V

Ce disjoncteur bipolaire 10A courbe C est conçu pour la protection des circuits électriques en tableau. En version 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit et convient aux installations où une coupure bipolaire nette est recherchée. Son calibre 10 A le destine aux départs nécessitant une protection précise contre les surcharges et les courts-circuits, avec une utilisation en courant alternatif 50 Hz et une tension de dimensionnement de 400 V.

Pouvoir de coupure élevé 10 kA pour environnements exigeants

Avec un pouvoir de coupure assigné Icn de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des tableaux où le niveau de court-circuit présumé impose une protection renforcée. Il affiche également un pouvoir de coupure Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V, un point important pour les intégrateurs et mainteneurs qui recherchent un appareil adapté à des configurations techniques plus contraignantes.

Courbe C adaptée aux circuits avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant modérées au démarrage, comme certains équipements techniques, auxiliaires, petits moteurs ou lignes alimentant plusieurs récepteurs. Elle permet de limiter les déclenchements intempestifs tout en maintenant une protection efficace des conducteurs. En 10 A, ce modèle s’intègre facilement dans une distribution modulaire nécessitant un équilibre entre sensibilité de protection et continuité de service.

Format 2 modules avec profondeur de 70 mm pour intégration en coffret

Ce disjoncteur 2P occupe une largeur de 2 unités de division, ce qui facilite son implantation dans les coffrets et tableaux modulaires. Sa profondeur totale de 70 mm correspond à un format courant dans les enveloppes de distribution. Ce gabarit simplifie la composition des rangées et aide à conserver une architecture propre, lisible et cohérente lors du câblage ou de l’extension d’un tableau électrique.

Raccordement souple avec sections de conducteurs jusqu’à 35 mm²

Le raccordement accepte aussi bien les conducteurs monofilaires que multifilaires de 0,75 à 35 mm². Cette plage couvre de nombreux cas d’usage en distribution modulaire, rénovation de tableau, alimentation de circuits dédiés ou reprises de câblage existantes. Le volume de câblage annoncé sur cette gamme facilite l’insertion des conducteurs et contribue à un montage plus pratique lorsque l’espace dans le coffret est compté.

Caractéristiques électriques utiles pour la tenue de l’installation

Ce modèle dispose d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV. Il relève d’une catégorie de surtension 3, d’un degré de pollution 3 et d’une classe de limitation d’énergie 3. Ces caractéristiques sont importantes pour les professionnels qui doivent sélectionner un disjoncteur bipolaire cohérent avec l’environnement électrique du tableau, la coordination des protections et les contraintes d’exploitation du circuit protégé.

Utilisation en tableau avec possibilité d’accessoires complémentaires

Le disjoncteur est prévu pour recevoir des dispositifs supplémentaires, ce qui permet d’envisager une adaptation aux besoins d’exploitation ou de signalisation selon la configuration du tableau. Son indice de protection IP20 correspond à un usage en enveloppe ou armoire adaptée. Il ne comporte pas de neutre à connexion dédiée, avec 2 pôles protégés, ce qui oriente clairement son emploi vers les circuits où la protection doit porter sur les deux conducteurs.

Un choix pertinent pour tableaux de protection et distribution électrique

Pour un besoin en disjoncteur modulaire bipolaire 10A 10kA courbe C, ce modèle constitue une solution claire à identifier pour les armoires et tableaux de protection. Il répond aux attentes des installateurs recherchant un appareil 2P compact, à fort pouvoir de coupure, compatible avec un large éventail de sections de câble et adapté à une distribution électrique modulaire structurée.
